电子净化工程设计和施工七大关键问题

Mon Jun 30 10:08:05 CST 2025
共有1216家企业看过

  电子净化工程(如半导体、微电子、精密电子元件等生产环境)对洁净度、温湿度、气流组织等要求极高,设计与施工过程中需严格把控关键环节,避免因细节疏漏导致工程质量不达标或后期运维成本增加。以下是合洁科技电子净化工程公司对设计和施工阶段的七大关键问题及解析:


  一、洁净室等级规划与区域划分的合理性


  关键要点:


  1、洁净度标准匹配


  需根据生产工艺确定洁净室等级(如 ISO 14644-1 中的 5 级~9 级,或联邦标准 209E 的 Class 100~100000),例如半导体芯片制造需 ISO 5 级(Class 100)以上,而电子组装可能为 ISO 7 级(Class 10000)。


  错误案例:若将普通电子元件生产线按半导体标准设计,会导致成本浪费;反之则可能因洁净度不足影响产品良率。


  2、功能区域压差控制


  不同洁净区之间需设置合理压差(通常 5~10Pa),如从高洁净区到低洁净区形成 “压力梯度”,防止污染物倒灌。例如更衣室与洁净区之间需保持负压,避免外部空气进入。


  二、气流组织设计与净化空调系统匹配


  关键要点:


  1、气流模式选择


  单向流(层流):适用于高洁净度区域(如光刻间),通过垂直或水平气流 “活塞式” 推动污染物,尘埃粒子浓度≤100 个 / L。


  非单向流(乱流):适用于中等洁净度区域,通过稀释作用降低污染物浓度,但需注意风口布局(如顶送侧回)避免涡流。


  2、空调系统参数控制


  温湿度精度:电子生产环境通常要求温度 22±2℃、湿度 45%±5% RH,需配置恒温恒湿空调机组,避免温湿度波动导致元件受潮或静电积聚。


  换气次数:ISO 5 级洁净室换气次数≥200 次 / 小时,ISO 7 级≥15 次 / 小时,需通过风机风量计算确保达标。

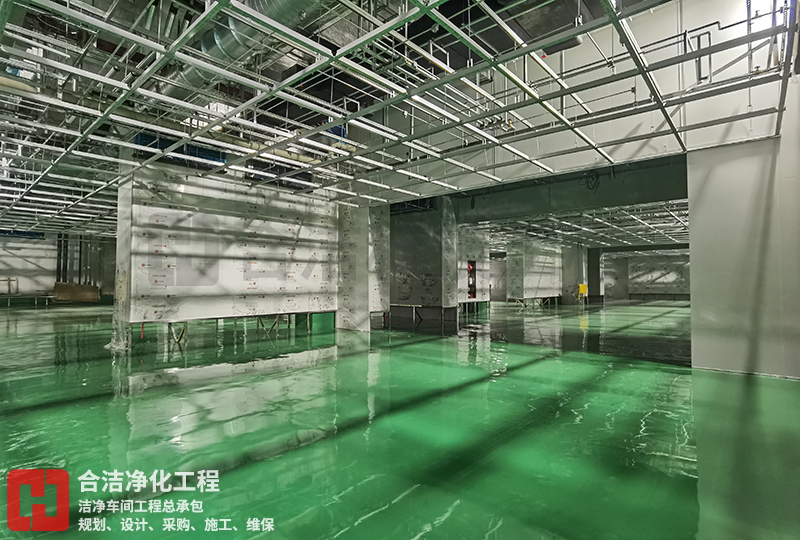

电子净化工程设计与施工


  三、建筑材料的抗污染与密封性设计


  关键要点:


  1、墙面与地面材料


  墙面:常用不锈钢板(304 或 316L)、环氧涂层钢板或 PVC 板材,要求表面光滑、不产尘、易清洁,接缝处需用硅酮密封胶填缝,避免积尘。


  地面:采用环氧树脂自流平或 PVC 卷材,需具备防静电性能(表面电阻 10^6~10^9Ω),防止静电损坏元件。


  2、门窗密封性


  门需采用气密式设计(如自动闭门器、密封条),窗户采用双层中空玻璃,边框与墙体连接处做密封处理,避免外界污染物渗入。


  四、施工流程的交叉污染控制


  关键要点:


  1、分阶段施工管理


  土建阶段:先完成主体结构、防水工程,避免后期施工粉尘污染已安装的净化设备;


  净化工程阶段:按 “先上后下、先里后外” 原则,先安装空调风管、电气管线,再做墙面地面装修,最后安装高效过滤器等精密设备。


  2、施工区域隔离


  用临时隔断将施工区与已完工区域隔离,设置独立的通风系统排出施工粉尘,避免污染相邻洁净区。例如半导体厂施工时,需用塑料薄膜密封未完工区域,并用负压风机抽尘。


  五、人员与设备的净化管控


  关键要点:


  1、人员准入管理


  施工人员需穿戴洁净服、鞋套、口罩,进入洁净区前通过风淋室(吹淋时间≥30 秒),严禁携带非洁净物品(如纸质文件、普通工具)。


  培训要求:上岗前需接受洁净室规范培训,避免在洁净区内跑动、喧哗(动作幅度大会产生涡流带尘)。


  2、设备与工具净化


  施工设备(如切割机、电焊机)需在非洁净区预处理,进入洁净区前用酒精擦拭表面;工具需使用不锈钢或无尘材质,避免金属碎屑或油污污染环境。


  六、高效过滤器安装与系统检测验证


  关键要点:


  1、过滤器安装精度


  高效过滤器(HEPA/ULPA)安装前需检查边框密封胶是否完好,安装时与静压箱之间用密封垫压实,并用扫描测试(如粒子计数器)检测边框泄漏量,泄漏率需≤0.01%。


  2、性能检测标准


  尘埃粒子检测:按 ISO 14644-1 标准,在静态(空室)、动态(运行)条件下检测各粒径粒子浓度,例如 ISO 5 级洁净室≥0.5μm 粒子数≤3520 个 /m3;


  微生物检测:采用培养皿沉降法或浮游菌采样器,洁净区菌落数≤5 个 / 皿(φ90mm,30 分钟)。


  七、消防与安全系统的特殊设计


  关键要点:


  1、消防方案兼容性


  洁净室密封性强,传统水喷淋系统可能导致设备受潮,需采用气体灭火系统(如七氟丙烷、IG541),并在吊顶内设置烟雾探测器,响应时间≤10 秒。


  2、紧急疏散设计


  疏散通道需保持畅通,门向疏散方向开启,且洁净区每 20 米设置一个应急出口,出口处安装紧急照明和疏散指示标志,避免因密闭环境导致逃生困难。


  延伸建议:节能与运维优化


  节能设计:采用变风量空调系统(VAV),根据洁净区实际需求调节风量;高效过滤器与风机变频联动,降低能耗。


  运维预留:设计阶段预留设备检修通道(如吊顶检修口≥600×600mm),并在空调机组、风管等处设置压力监测点,便于后期故障排查。


  电子净化工程的核心在于 “预防污染”,从设计到施工需贯穿 “洁净理念”,任何环节的疏漏都可能导致整项工程的性能不达标,因此需通过专业团队协作、严格遵循规范标准(如 GB 50073-2013《洁净厂房设计规范》)确保工程质量。
