半导体净化车间的供配电设计要求

　　半导体净化车间的供配电设计是确保生产环境稳定、安全、高效运行的关键环节，其设计需综合考虑洁净度要求、设备负荷特性、电能质量以及可靠性等多方面因素。合洁科技电子净化工程公司将从设计原则、系统架构、关键设备选型及特殊要求等方面展开详细分析。

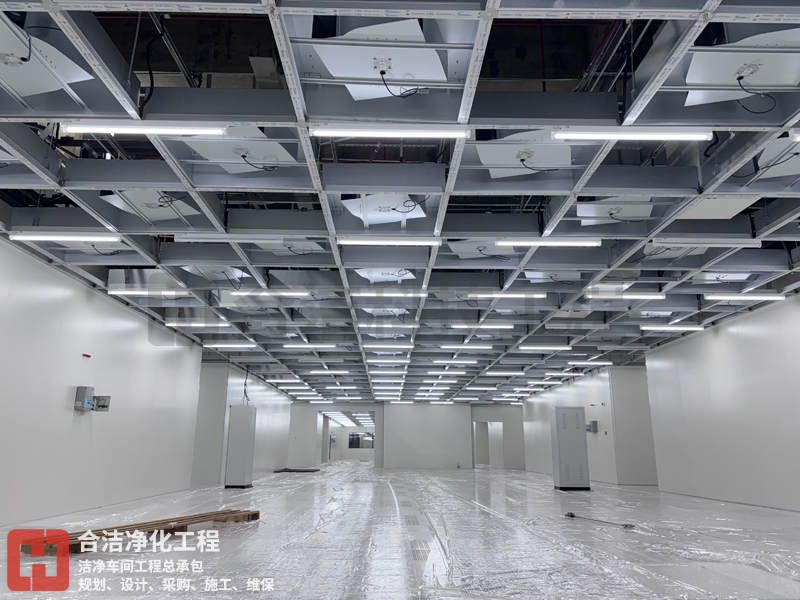

　　一、设计原则与核心要求

　　1、高可靠性

　　半导体生产线对电力中断极为敏感，瞬间断电可能导致数百万美元的晶圆报废。供配电系统需满足N+1或2N冗余配置，关键区域(如光刻区)甚至需采用UPS+柴油发电机的多级备份。百度文库资料显示，部分12英寸晶圆厂要求全年停电时间不超过5分钟。

　　2、电能质量严控

　　工艺设备对电压波动(±2%以内)、谐波失真(THD<5%)有严格要求。变频器、等离子体设备等非线性负载需配置有源滤波器(APF)，变压器建议采用Dyn11接线以抑制3次谐波。

　　3、洁净兼容性

　　配电柜需选用不锈钢密封结构，IP防护等级不低于IP54，电缆桥架应做防尘处理。百度某案例提到，某芯片厂因普通断路器积尘导致短路，直接损失超200万元。

　　二、分级供电系统架构

　　1、一级配电(主变电站)

　　通常采用35kV/10kV双回路进线，配置自动切换装置(ATS)

　　变压器容量需预留30%余量，如某180nm产线实测负荷为8000kVA，设计容量达12000kVA

　　2、二级配电(车间配电间)

　　设置多个分散式配电间减少压降，间距不超过80米

　　分路设计需区分：工艺设备(独立回路)、FFU群控(每列单独回路)、真空系统(软启动配置)

　　3、三级配电(设备端)

　　精密设备采用隔离变压器+稳压器组合

　　静电敏感区域需配置漏电保护(30mA动作值)与等电位联结

　　三、关键设备选型要点

　　1、变压器

　　干式变压器优先(SCB13能效等级以上)

　　容量匹配需考虑谐波附加损耗，K系数建议选4以上

　　2、不间断电源(UPS)

　　模块化UPS成主流，某300mm晶圆厂采用4×400kVA并联架构

　　蓄电池组放电时间按工艺设备安全停机时间(通常15-30分钟)计算

　　3、谐波治理

　　12脉波整流设备可降低THD至8%以下

　　有源滤波器动态响应时间需<5ms

　　四、特殊区域设计规范

　　1、微振动控制区

　　配电线路需采用弹簧减震支架，变压器与精密设备距离应大于15米。某文献记载，振动超标导致电子束曝光机套刻误差增加0.5nm。

　　2、防爆区域

　　特气间配电需符合IEC 60079标准，照明开关应设置在室外，电缆采用无卤阻燃型(如NH-YJV)。

　　3、智能化监控

　　现代净化车间要求配置电能管理系统(EMS)，实时监测：

　　各支路负载率(预警阈值80%)

　　谐波频谱分析

　　绝缘电阻值(不低于1MΩ)

　　五、节能设计趋势

　　1、采用母线槽替代电缆，减少能耗(某案例显示压降降低40%)

　　2、变频控制FFU电机群，节电率可达35%

　　3、余热回收系统将变压器热量用于新风预热

　　六、常见设计误区警示

　　1、忽视工艺设备启动冲击电流(某刻蚀机启动电流达运行值6倍)

　　2、未预留未来扩产容量(5年内负荷增长通常达150%)

　　3、接地系统电阻值过高(要求<1Ω，部分区域需<0.5Ω)

　　随着3nm/2nm制程的普及，供配电系统正面临新挑战：极紫外光刻机(EUV)的脉冲式负载特性要求供电系统具备毫秒级响应能力，碳化硅功率器件开始应用于配电系统以降低损耗。未来设计将更强调"数字孪生"技术应用，通过虚拟仿真提前发现系统薄弱环节。
