半导体洁净室建设照明系统设计规范

       半导体洁净室作为高精度制造环境，其设计标准需满足多方面严苛要求，以确保生产过程的稳定性与产品质量。本文详细阐述半导体洁净室建设设计的关键标准：

       半导体洁净室的洁净度等级通常遵循ISO 14644-1标准，根据生产需求选择合适等级，如ISO Class 1至ISO Class 100000。严格控制空气中的颗粒物浓度，尤其是0.1微米至5微米范围内的颗粒，以防止对半导体器件的污染。

       洁净车间采用高效过滤器，对空气进行多级过滤，确保送入洁净室的空气达到规定洁净度。设计合理的气流组织形式，以有效排除室内颗粒物并维持洁净度。根据洁净度等级和生产工艺要求，确定合适的换气次数，通常在数百次至数千次每小时之间。

       保持洁净室内温度在20℃至26℃之间，以提供适宜的生产环境。控制相对湿度在40%至60%之间，防止静电产生并减少颗粒物附着。

       确保洁净室相对于周围环境保持正压，防止外部污染物进入。在洁净室不同区域之间设置合理的压差梯度，防止污染物在区域内扩散。

       半导体洁净室材料选用低发尘、易清洁的建筑材料和装饰材料，如不锈钢、铝合金等。采用防静电地板、防静电工作台等设施，减少静电对半导体器件的影响。

       车间应设置人员净化通道，包括更衣室、风淋室等，确保人员进入洁净室前进行有效净化。对进入洁净室的物料进行净化处理，如采用传递窗、货淋室等设施。

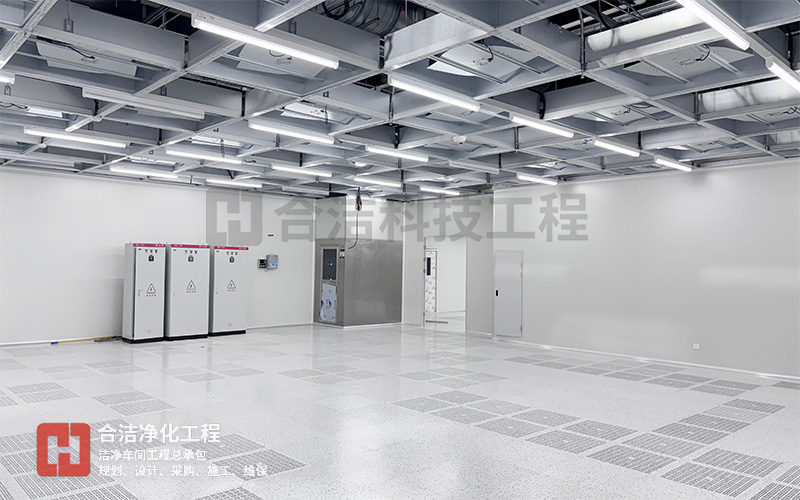

       洁净室应提供充足且均匀的照明，避免产生阴影和眩光，同时选用防爆、防尘灯具。采取措施减少电磁干扰对半导体器件的影响，如屏蔽电缆、滤波器等。

       制定定期维护计划，对空气净化系统、温湿度控制系统等进行检查和维护，确保其正常运行。安装环境监测系统，实时监测洁净室内的温湿度、压力、洁净度等参数。
