半导体行业做无尘车间需要考虑哪些问题

　　在半导体行业，无尘车间是保障产品质量、提高生产效率的关键设施。其设计、建设与运行需综合考虑多方面因素，合洁科技净化工程公司围绕以下核心几大问题，从多个维度详细阐述半导体行业无尘车间需重点考虑的问题：

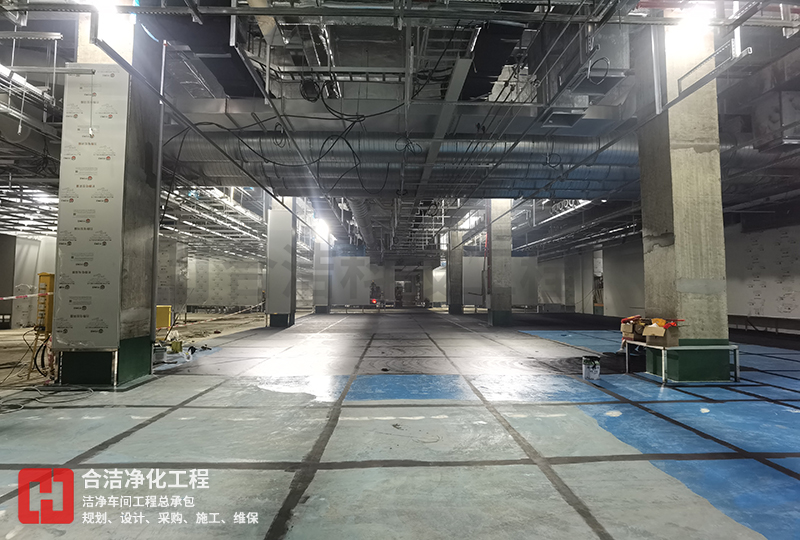

　　一、洁净度等级与空气质量控制

　　1、洁净度标准

　　半导体制造对微粒污染极为敏感，需根据工艺需求确定洁净等级(如ISO Class 1~8级)。

　　例如，晶圆制造核心区(如光刻区)需达到ISO Class 1级(每立方米空气中≥0.1μm颗粒数≤10个)。

　　2、空气净化系统

　　高效过滤器(HEPA/ULPA)：过滤效率需满足洁净度要求，定期检测并更换滤芯。

　　气流组织：采用层流(单向流)或乱流(非单向流)设计，确保微粒不滞留。

　　正压控制：维持车间内正压(通常比相邻区域高5~10Pa)，防止外部污染侵入。

　　二、温湿度与微环境控制

　　1、温湿度稳定性

　　温度波动需控制在±0.5℃以内，湿度控制在±3%RH(如22℃±0.5℃，45%RH±3%)。

　　案例：光刻工艺中，温湿度波动可能导致光刻胶涂覆不均或套刻精度偏差。

　　2、微环境控制

　　关键设备(如光刻机)需配备局部微环境系统(如Mini-Environment)，进一步降低颗粒物和温湿度波动影响。

　　三、防静电与电磁干扰(EMI)控制

　　1、防静电设计

　　地面与墙面材料：使用防静电环氧树脂或PVC地板，墙面铺设防静电板。

　　人员与设备接地：员工穿戴防静电服、鞋，设备通过接地链消除静电。

　　离子风机：在关键区域安装离子风机，中和静电电荷。

　　2、电磁屏蔽

　　敏感设备(如测试仪器)需置于法拉第笼或屏蔽箱内，防止外部电磁干扰影响信号精度。

　　四、气流与压力梯度设计

　　1、气流模式

　　层流(垂直/水平)：适用于高洁净度区域(如晶圆加工区)，确保微粒沿单一方向排出。

　　乱流：适用于辅助区域(如更衣室)，通过空气混合降低颗粒浓度。

　　2、压力梯度

　　从高洁净度区到低洁净度区，压力逐步降低，形成“压力漏斗”，防止污染逆流。

　　五、材料与设备选型

　　1、低产尘材料

　　墙面、天花板采用无缝隙、耐腐蚀的彩钢板或不锈钢;地面使用无缝环氧树脂自流平。

　　禁忌：避免使用木材、普通涂料等易脱落微粒的材料。

　　2、设备兼容性

　　生产设备需符合无尘车间要求(如低振动、低发热、无油润滑)。

　　示例：化学机械抛光(CMP)设备需配备局部排风系统，防止化学气体泄漏。

　　六、人员与物流管理

　　1、人员净化流程

　　设置更衣室、风淋室、气闸室，人员需按“一更→二更→风淋”流程进入洁净区。

　　规范：穿戴无尘服、手套、口罩，禁止携带个人物品。

　　2、物流动线优化

　　物料通过传递窗或自动物流系统(如AGV)传输，避免人工搬运带入污染。

　　案例：晶圆需在传递窗内完成紫外杀菌和正压吹扫。

　　七、监测与维护体系

　　1、实时监测系统

　　安装粒子计数器、温湿度传感器、压差表，数据实时上传至中央监控系统。

　　阈值设定：颗粒物浓度、温湿度超标时自动报警。

　　2、定期维护计划

　　过滤器更换：HEPA滤芯每6~12个月检测一次，效率下降时立即更换。

　　设备校准：温湿度传感器、压差表每年校准一次，确保数据准确。

　　八、合规性与认证

　　1、行业标准遵循

　　符合ISO 14644(洁净室标准)、SEMI S2(半导体设备安全)、GMP(药品生产规范)等。

　　区域差异：欧美项目需通过FED-STD-209E或ISO 14644认证，亚洲项目可能需满足JIS B 9920。

　　2、认证流程

　　建设完成后，委托第三方机构(如SGS、TüV)进行洁净度检测，获取认证报告。

　　九、成本控制与能效优化

　　1、节能设计

　　采用变频风机、热回收系统，降低空调能耗。

　　数据：通过优化气流组织，可减少20%~30%的空调负荷。

　　2、全生命周期成本

　　初期投资(如过滤器、防静电材料)较高，但长期运行成本(如能耗、维护)需通过设计优化降低。

　　十、应急与安全管理

　　1、应急预案

　　制定火灾、泄漏、停电等突发事件的应急流程，配备紧急冲淋装置和气体泄漏报警器。

　　演练：每半年进行一次全员应急演练。

　　2、安全培训

　　员工需接受洁净室安全操作培训，包括化学品管理、设备急停等。

　　半导体行业无尘车间的设计需以“工艺需求为核心，污染控制为主线”，从洁净度、温湿度、防静电、气流组织、材料设备、人员物流、监测维护、合规认证、成本控制、应急安全等10个维度综合考量。通过科学规划与精细化管理，可实现高洁净度、高稳定性、低能耗的生产环境，为半导体制造提供坚实保障。
