十万级无尘车间设计要求及装修方案

2024-04-01
共有815家企业看过

  十万级无尘车间是一种洁净度相对较高的洁净车间,适用于一些对洁净度要求较高的生产场所,如电子、医药、食品等行业。那十万级无尘车间的设计要求和装修方案是怎样的呢?今天就随合洁科技电子洁净工程公司一起来了解下吧!

  一、十万级无尘车间设计要求:

  1、洁净等级:十万级无尘车间通常要求洁净度达到十万级别,即每立方米空气中的颗粒物数量在一定范围内。

  2、空气流动:确保车间内空气流动畅通,避免死角和积尘区域,保持空气质量均匀。

  3、材料选择:选择易清洁、抗静电、无尘积的材料,如防静电地板、无尘墙面材料等。

  4、空调系统:安装高效的空调系统,包括过滤器、送风口、回风口等,确保空气净化效果。

  5、静电控制:采取静电控制措施,如接地系统、静电消除器、防静电地板等,减少静电对产品的影响。

  6、照明:选择适合洁净车间的照明设备,确保光线均匀、明亮,方便工作人员操作。

  二、十万级无尘车间工程技术方案

  洁净区等级为 100 级、1000 级和 10000 级。十万级洁净车间主要用作磁头装配生产线、清洗生产线、检查测试生产线等。

  1、主要设计参数

  根据生产工艺要求及 FS209E 的相关规定,如下设计:

  2、洁净空调系统设计,洁净空调换气次数

  100 级:换气次数为 400 次/小时(断面风速 0.36m/s)

  1000 级:换气次数为 80 次/小时

  10000 级:换气次数为 40 次/小时

  100000 级:换气次数为 25 次/小时

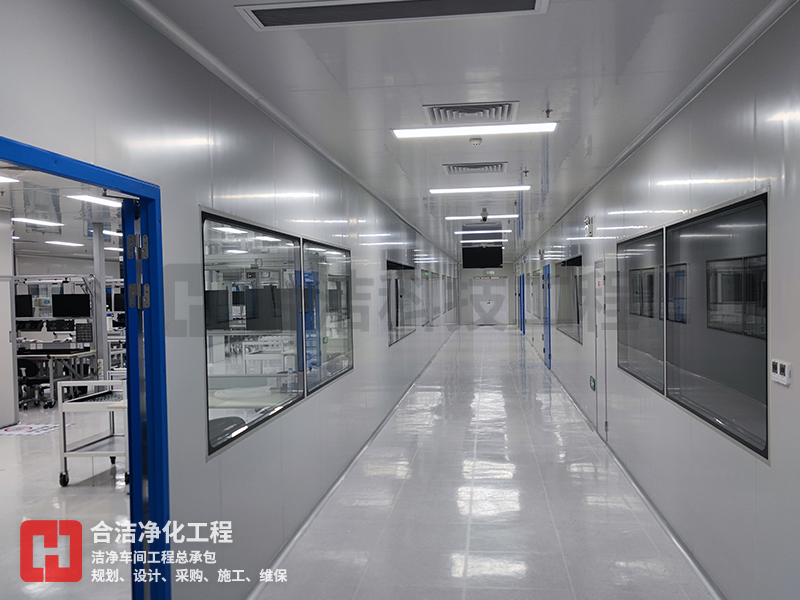

十万级洁净厂房


  3、洁净室冷负荷:夏季冷负荷包括围护结构负荷、人员负荷、照明负荷、生产设备负荷、空调机组内风机负荷、新风负荷等。其中,生产设备一项由甲方提供设备功率和设备的排气量。经计算,主洁净室面积指标 1170W/m2,清洗房面积指标 1220W/m2。

  4、洁净车间的新风量和送风量:新风量综合考虑人员卫生所需风量、生产设备排风量、维持洁净室正压所需风量,经计算得出。100 级洁净室空调送风量由冷负荷和焓差经计算得出。而 1000 级以下洁净室的空调送风量除由冷负荷和焓差的计算值外,还需考虑洁净换气次数,取二者的最大值。之所以与 100 级洁净室不同,是由于空调方式不同。

  5、100 级主洁净车间(包括清洗房)的空调方式:采用 PAHU+AHU+FFU 的空调方式,其中:PAHU 为新风处理机组,AHU 为空气处理机组,FFU为带风机的高效过滤器系统中加 PAHU,洁净室正压由 PAHU 风机马达变频控制,同时使室外环境的变化对洁净室的影响减小,对洁净室的温、湿度控制有利。每个车间均为独立空调系统。净化空调机组 AHU 将从室内抽回的回风与新风机组 PAHU 处理过的新风混合,经过滤、冷却、加湿等处理后,送至洁净室天花板上的空间,再与由回风技术夹墙回到天花板上的室内空气混合经 FFU 送到室内。生产设备的局部排风由排风机排至室外。洁净室气流组织为上送下回单向流,天花上基本布满 FFU 送风,地板采用开孔率为 18%的架空地板,部分地板有调节阀,以调节气流的流型。

  6、1000 级更衣室和小清洗房:辅助十万级洁净车间采用 AHU 加末端高效过滤器的空调方式。在空调送风量由冷负荷和焓差的计算值小于由换气次数的计算值很多时,采用二次回风,以便洁净室的温、湿度控制,同时减小空调机组的初投资。

  7、空气处理:洁净室的新风经 PAHU 的初、中效过滤后,再经冷却盘管处理后送给 AHU。冷却盘管的冷却功能在新风需除湿时由中央冷源提供冷冻水实现。新、回混合风经 AHU 的过滤、冷却、加热、加湿处理:

  a.冷却:由中央冷源提供冷冻水流经 AHU 盘管实现冷却功能;

  b.过滤:空气经置于 AHU 内的初、中效过滤器的过滤,再经末端高效过滤器送至室内。

  c. 加热:由装在送风管中的电加热器实现加热功能,电加热器在此系统中只起辅助作用。

  d. 加湿:干蒸汽加湿器通过安装于送风管中的蒸汽喷管向空气中加湿。加湿器为电热式,其供水为 RO 水。

  8、冷源设置和空调水系统:工程中空调设备采用螺杆式冷水机组,冷媒为 R134a,冷冻水供回水温度 7℃/12℃。空调水系统为一次泵变水量水系统,根据系统的水量的变化情况控制泵的运行台数,实现系统经济运行,同时供、回水主管之间设有压差旁通控制,保证供、回水压差的恒定及有足够的水流过冷水机组的蒸发器。

  9、自动控制系统:工程新风机组风机马达采用变频自动控制,在保证卫生的前提下,根据洁净室静压调节变频器,使洁净室的静压不随生产设备的排风量的变化而变化,同时起到节能作用。工程对温、湿度要求较高,夏季降温、除湿均有表冷器实现,故采用温、湿度 PID 输出最大值的控制方法。AHU 及 PAHU 的冷冻水量采用等百分比二通电动调节阀进行控制。主洁净室每台 AHU 负责的区域较大,所以每台 AHU 分别配 2~3 个温、湿度传感器取平均值进行温、湿度的自动控制。空调系统的除湿主要由 PAHU 来完成。冷冻水系统方面采用负荷控制的方法确定冷冻水机组及相应的水泵、水塔的开启台数。根据设定供、回水压差自动控制供、回水主管之间压差旁通阀。

  综上所述,设计和装修十万级无尘车间需要综合考虑洁净度要求、空气流动、静电控制等多个方面,以确保车间环境符合生产要求,保障产品质量和生产效率。建议在设计和施工过程中与专业的洁净工程公司或设计团队合作,以确保车间设计和装修方案的质量和效果。
