如何做好电子净化车间工程的空间布局

2022-08-02
共有4197家企业看过

  电子生产离不开无尘净化车间,因为无尘净化车间可以有效地减少防止生产出的产品变质及产生缺点问题,从而提高产品的价值和利润,提高生产效益。一般电子净化车间区域的分区,大致分为三个区域:一般作业区、准清洁区、清洁作业区。那如何做好电子净化车间工程的空间布局的呢?今天就随合洁科技电子净化工程公司一起来了解下吧!

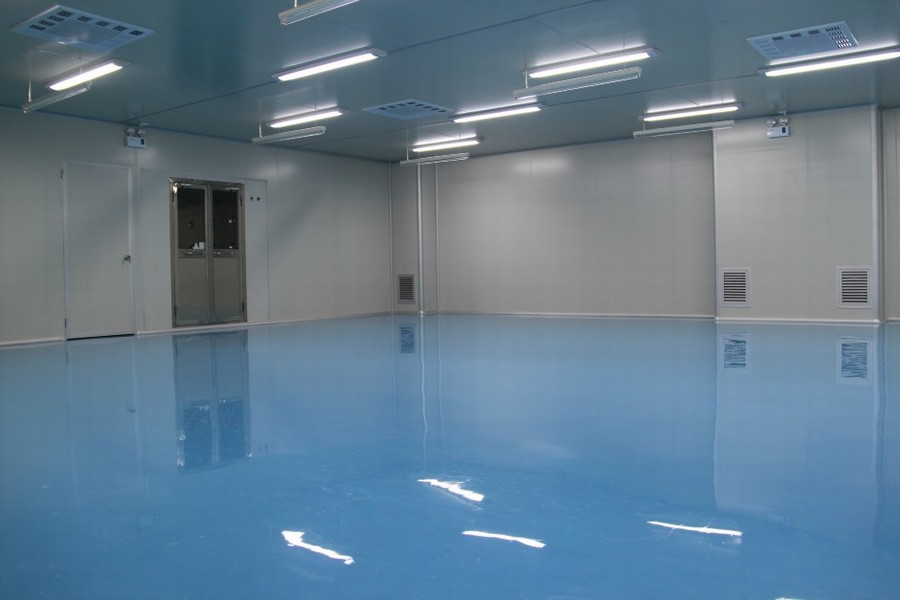

电子净化车间工程的图片

  1、电子净化车间工程的一般作业区(非清洁区):一般的原料、成品、工具储存区域,包装成品转运区域等原料、成品,产品质量风险较低的区域,如外包装室、原辅料仓库、包装材料仓库、外包装车间、成品仓库等。

  2、电子净化车间工程的准清洁区:要求次之,如原料处理、包材处理、包装、缓冲间(拆包间)、一般生产加工间、内包装间等成品处理。

  3、电子净化车间工程的清洁作业区: 指卫生环境要求特别高,人员、环境要求较高,须经过处理和更换衣服后才可以进入,如:原料、成品外露的处理区域,流水线、精细组装、包装储存间、内包装间等。建有无尘电子净化车间工程的企业工厂在选址、设计、布局、建设和改造时,应避免污染源、交叉污染、混料和差错的发生。厂区环境整洁、人流和物流走向合理。应有适当门禁措施,防止未经批准人员的进入。 保存建设和施工的竣工资料.

  半导体洁净工程公司介绍说,在生产过程中容易发生空气污染较为严重的电子净化车间工程,应建设在厂区常年特别多风向的下风侧。相互有影响的生产工艺,不宜设在同一建筑物内时,各自生产区域之间应有成果的隔断措施。有产生有害气体的生产线或产品线应具备专用车间。

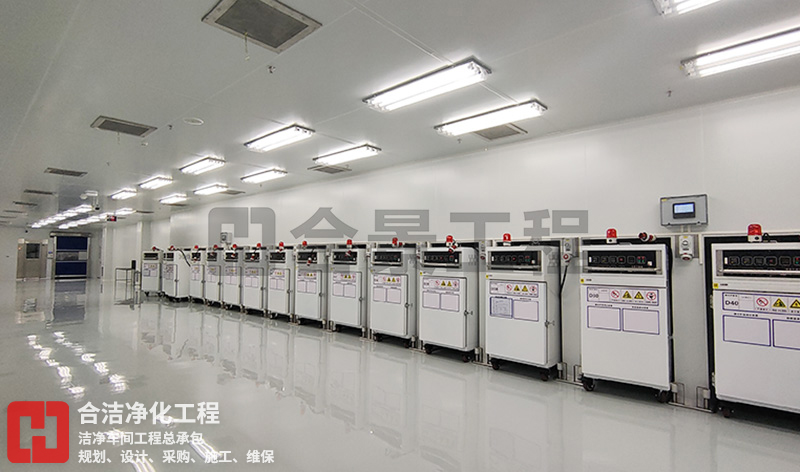

合洁科技电子净化工程的图片

  以上就是本篇文章全部讲解,想必您读到这里,一定对如何做好电子净化车间工程的空间布局有了一定的认识。如您想了解更多关于电子洁净车间改造建设,欢迎您持续关注我们合洁电子厂房净化工程的网站,我们会为您持续讲解洁净工程施工流程,介绍洁净工程各项要求以及解读各类电子洁净车间标准。
