电子洁净车间建设方案示例

Tue Apr 26 18:55:44 CST 2022
共有5511家企业看过

电子洁净车间建设方案简要:

       关于电子洁净厂房,我国住建部已有详细的设计规范予以指导——《电子工业洁净厂房设计规范》,编号:GB50472-2008,自2009年7月1日起实施。

       各类电子产品生产对空气洁净度有不同程度的要求。总的来说,电子产品对洁净度的要求很高,洁净厂房对微尘的控制就非常必要了。同时还需防止静电对电子产品的损害,“控制微尘”和“控制静电”这两方面是电子产品洁净厂房设计的核心所在。随着科技的发展,电子产品的体积越来越小,对微尘也越来越敏感。顺应我国工业发展、科技兴国的国情,以电子元件为关键性零部件的电子厂房遍地开花。我们在建设电子洁净厂房的时候,有什么经验可以借鉴呢?

       以电子万级洁净厂房为例,部分关键设计参数指标为:
       1、电子万级洁净室内的噪声级(空态):不应大于65dB(A)
       2、电子洁净室垂直流洁净室满布比不应小于60%,水平单向流洁净室不应小于40%,否则就是局部单向流了。
       3、电子洁净室与室外空间应保持一定的静压差,各洁净室(区域)与周围空间的静压差按照生产工艺决定,不同等级的洁净室(区域)之间的静压差应不应小于5Pa,洁净室与非洁净室之间的静压差大于5Pa。洁净室与室外的静压差应大于10pa。
       4、电子厂房的温度应控制在22℃左右,相对湿度控制在50-60%之间(特殊洁净车间有相关温湿度规定)。
       5、保证供给洁净室内每人每小时的新鲜空气量不小于40m3。
       ……
       了解设计规范不等于能设计出经济适用的方案,参照一样的技术标准在不同设计单位的笔下,会呈现优劣不同的方案作品。“经验是良师”乃至理名言。站在甲乙双方的立场,甲方(电子厂筹建方)最关心的应该是工程质量、合作流程管控和综合成本。乙方(设计装修单位)关心的则是完整协调的合作、争取通过自身的专业,打造标志性工程争取双赢结果。这个里面就有意思了,譬如同样是的万级车间,集成电路生产、硅材料生产、光纤生产、表面贴装(SMT)、分离器件生产、整机组装生产、自控元器件生产,因为工艺种类不一样,对应洁净厂房的造价成本就不一样。
详细设计要点请联系合洁科技半导体车间建设工程师

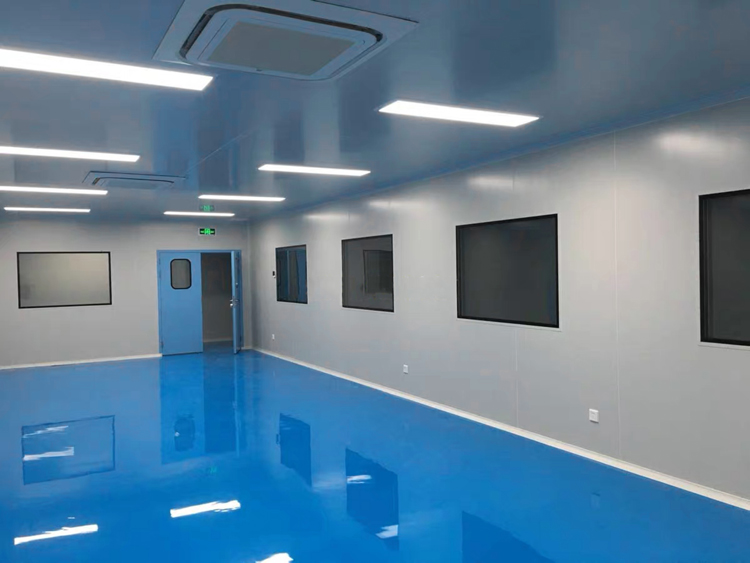

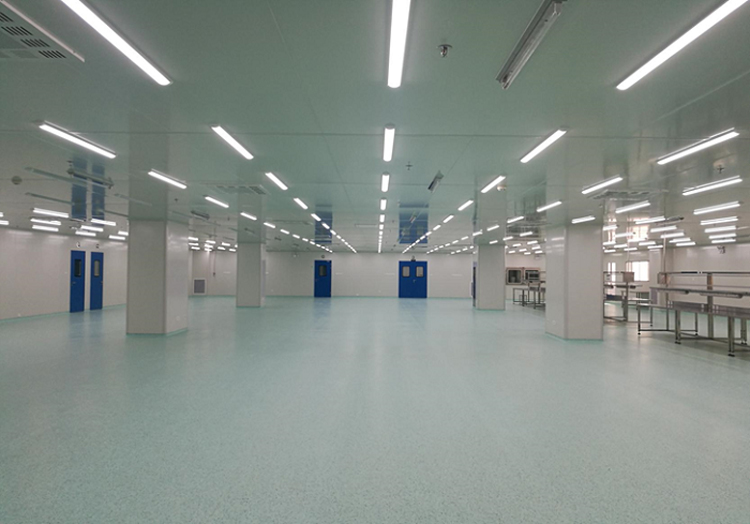

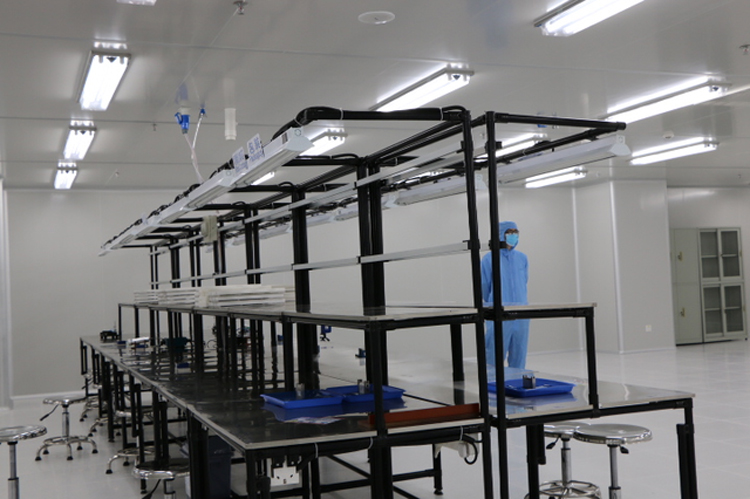

洁净车间工程示例如下
