十级芯片洁净厂房施工的重点难点技术要点

　　在半导体制造领域，芯片洁净厂房的施工质量直接关系到产品的良率和性能。十级洁净厂房作为最高级别的洁净环境之一，其施工过程中的技术难点和重点尤为突出。合洁科技电子净化工程公司将围绕十级芯片洁净厂房施工中的关键环节，深入分析其技术要点和解决方案。

　　一、洁净厂房的结构设计与材料选择

　　十级洁净厂房对空气中的微粒控制要求极为严格，每立方英尺空气中直径≥0.1μm的微粒数不得超过10个。这一标准对厂房的结构设计和材料选择提出了极高要求。首先，厂房的主体结构通常采用双层钢板夹芯彩钢板，这种材料不仅强度高，而且具有良好的气密性和隔热性能。墙板之间的接缝必须采用专用密封胶进行处理，确保无任何缝隙。地面材料多选用环氧自流平或PVC卷材，这些材料具有耐磨、抗静电、易清洁等特点。

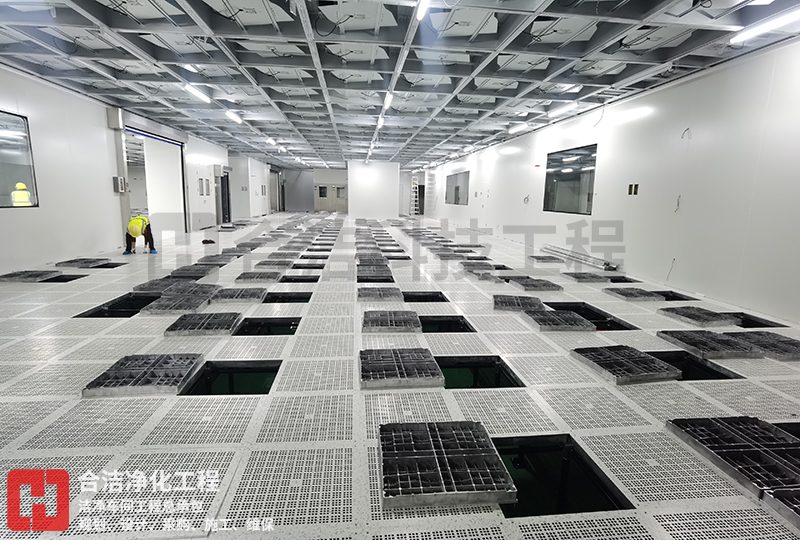

　　在气流组织设计上，十级洁净厂房一般采用垂直单向流(层流)方式。天花板上布满高效过滤器(HEPA)或超高效过滤器(ULPA)，覆盖率达到100%。气流速度控制在0.3-0.5m/s，确保污染物能迅速被带走。回风口通常设置在靠近地面的位置，形成自上而下的气流模式。

　　二、空调净化系统的关键技术

　　空调净化系统是维持洁净度的核心，其设计需要考虑多个关键因素。首先是空气处理机组(AHU)的选择，必须配备三级过滤系统：初效过滤器(G4)、中效过滤器(F8)和高效过滤器(H14)。高效过滤器的安装必须进行严格的检漏测试，确保无任何泄漏点。

　　温湿度控制也是重要环节。十级洁净厂房通常要求温度控制在22±1℃，相对湿度45±5%。这需要精密的空调控制系统，采用变频技术调节风量和水流量。同时，系统还需具备快速响应能力，在人员进出或设备启动时能迅速调整参数。

　　另一个难点是压差控制。洁净厂房需要维持正压梯度，通常走廊对室外保持+15Pa，核心区对走廊保持+10Pa。这需要通过风量平衡计算和自动风阀调节来实现。压差传感器应布置在关键位置，实时监测并反馈给控制系统。

　　三、施工过程中的污染控制

　　施工阶段的污染控制是确保最终洁净度的关键。所有进入洁净区的材料和设备都必须经过清洁处理。施工人员需要穿戴专用洁净服，并通过风淋室除尘后方可进入。工具和设备也应选用无尘型，如无尘切割机、无尘吸尘器等。

　　管道安装是另一个重点。各类管道(包括风管、水管、工艺管道)在安装前必须进行脱脂和钝化处理。风管的制作应在清洁环境中进行，安装后需进行分段检漏。所有穿墙管道必须采用密封套件进行气密处理，防止交叉污染。

　　施工过程中的实时监测也必不可少。应采用便携式粒子计数器对关键区域进行检测，确保施工活动不会造成污染超标。发现异常时应立即停工排查原因，直至环境参数恢复正常。

　　四、验收测试与验证

　　工程竣工后需要进行全面的测试验证，主要包括以下几项：

　　1、风速与风量测试：确认所有送风口的风速均匀性，总送风量达到设计要求。

　　2、洁净度测试：使用粒子计数器在全室进行多点采样，确认达到ISO 3级(十级)标准。

　　3、压差测试：验证各功能区域之间的压差梯度是否符合要求。

　　4、气流流型测试：通过发烟试验观察气流方向是否合理，有无涡流或死角。

　　5、自净时间测试：模拟污染后，测量恢复到洁净标准所需的时间。

　　6、噪声与照度测试：确保工作环境舒适性达标。

　　这些测试通常需要重复进行三次以上，确保数据的可靠性和稳定性。测试过程中发现的问题必须及时整改，直至完全符合验收标准。

　　五、运行维护的长期保障

　　洁净厂房的运行维护同样至关重要。需要建立完善的日常监测制度，定期检测洁净度、温湿度等参数。高效过滤器一般每1-2年需要更换，具体周期根据实际使用情况确定。空调机组的风机轴承需要定期润滑，皮带松紧度要适时调整。

　　人员培训也不容忽视。所有进入洁净区的人员都必须接受严格的洁净室行为规范培训，包括正确的更衣程序、动作规范等。同时要建立应急预案，如遇到停电或设备故障时，能迅速启动备用系统或采取保护措施。

　　六、特殊工艺要求的应对措施

　　某些特殊工艺可能对洁净厂房提出额外要求。例如，光刻区域需要控制振动，通常要采用独立基础或减振平台。某些工艺会产生特殊气体，需要配备专门的排风和废气处理系统。这些特殊要求在设计和施工阶段就必须充分考虑，预留相应的接口和空间。

　　随着半导体工艺的不断进步，对洁净厂房的要求也在不断提高。未来可能出现更严格的洁净标准，这就要求施工技术持续创新，如开发更高效的过滤材料、更智能的环境控制系统等。同时，模块化建造、数字化管理等新理念也将被更多地应用于洁净厂房的建设和运维中。

　　十级芯片洁净厂房的施工是一项系统工程，需要设计、施工、监理等各方紧密配合。只有把握好每个技术细节，才能建造出真正符合高端芯片制造要求的洁净环境。这不仅需要丰富的实践经验，还需要不断学习和应用新技术、新方法，以满足半导体产业日益增长的高标准需求。
