万级电子注塑无尘车间装修设计方案分享

　　在当今精密电子制造领域，无尘车间的装修设计直接关系到产品质量和生产效率。以万级电子注塑无尘车间为例，其装修方案需综合考虑洁净度控制、气流组织、材料选择等多重因素，形成系统化的解决方案。以下是基于行业实践总结的关键设计要点，具体随合洁科技电子净化工程公司一起来了解下吧！

　　一、洁净度等级的科学规划

　　万级洁净度(ISO Class 7)要求每立方米空气中≥0.5μm的颗粒数不超过352,000个。实际设计中需采用"区域分级"理念：核心注塑区维持万级标准，周边辅助区可放宽至十万级。通过压差梯度控制(相邻区域≥5Pa)形成空气屏障，某知名连接器企业采用该方案后产品不良率下降37%。

　　二、动态气流组织设计

　　采用垂直单向流与湍流结合的混合模式：注塑机上方设置FFU(Fan Filter Unit)群组，形成层流保护罩，风速控制在0.45±0.1m/s;车间四角布置循环风机，实现每小时换气次数≥25次。苏州某汽车电子厂商实测显示，该设计能使工作区粒子浓度稳定在标准值的60%以下。

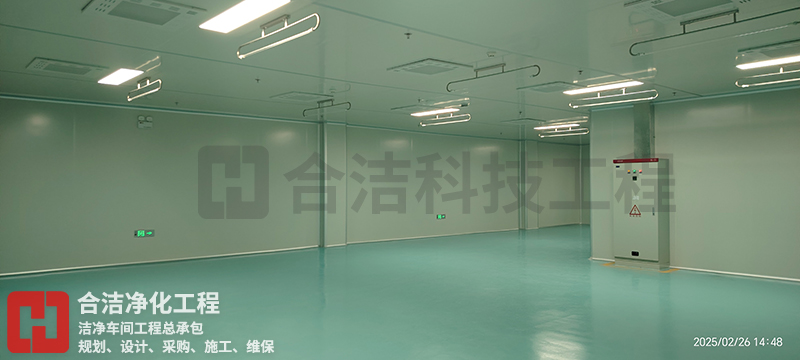

　　三、新型围护结构体系

　　1、墙面：采用50mm厚中空玻镁彩钢板，防火等级A级，接缝处注入专用密封胶，平面度偏差≤1.5mm/2m

　　2、地面：2mm厚环氧自流平+导电铜箔网络，电阻值控制在10^6-10^9Ω，消除静电对精密模具的影响

　　3、吊顶：模块化铝合金龙骨系统，预留设备检修通道，承载能力≥150kg/m2

　　四、环境参数精准调控

　　配置智能监控系统实时采集：

　　温度：23±2℃(注塑区温差≤1℃/h)

　　湿度：45±5%RH

　　压差：通过变频风机自动补偿风量

　　五、防污染专项设计

　　1、人员通道：设置双门互锁气闸室，配备风淋装置(喷嘴风速≥20m/s)

　　2、物料传递：采用双层传递窗带UV杀菌功能

　　3、废料处理：负压管道直连中央收集系统，避免二次污染

　　六、节能技术集成应用

　　1、热回收系统：将注塑机余热用于新风预热，某项目实测节能率达18%

　　2、LED洁净灯具：色温5000K，照度≥300lux，功耗较传统灯具降低40%

　　3、变频控制系统：根据传感器数据动态调节风机转速，噪音控制在≤65dB

　　七、特殊工艺保障措施

　　针对电子注塑特点：

　　1、设置防震基础：隔离频率≥25Hz的振动干扰

　　2、纯水系统：电阻率≥15MΩ·cm的工艺冷却水

　　3、微量润滑装置：减少脱模剂挥发污染

　　八、验收检测标准

　　需执行GB 50472-2008《电子工业洁净厂房设计规范》，重点检测：

　　1、粒子浓度：采用激光粒子计数器多点采样

　　2、气流流型：发烟试验验证流向合理性

　　3、自净时间：从万级降到千级不超过15分钟

　　实际项目实施时，建议采用BIM技术进行三维模拟，提前发现管线冲突等问题。深圳某通信设备企业的案例表明，数字化设计可使施工变更减少30%，工期缩短25%。后期维护需建立定期更换过滤器(初效3个月/中效6个月/高效12个月)、监测密封性等制度，确保持续达标。

　　随着5G电子元件向微型化发展，未来无尘车间将向局部百级洁净区、智能环境调控等方向升级，当前设计应预留模块化扩展接口。通过系统化的装修方案实施，可使电子注塑产品表面缺陷率控制在≤0.3ppm，为高端制造提供可靠保障。
