LED显示屏洁净车间建设方案示例

2022-04-26
共有12359家企业看过

     LED显示屏洁净车间建设方案简要:


     1、清洗:采用超声波清洗PCB或LED支架,并烘干。

     2、LED显示屏装架:在LED管芯(大圆片)底部电极备上银胶后进行扩张,将扩张后的管芯(大圆片)安置在刺晶台上,在显微镜下用刺晶笔将管芯一个一个安装在PCB或LED支架相应的焊盘上,随后进行烧结使银胶固化。

     3、LED显示屏压焊:用铝丝或金丝焊机将电极连接到LED管芯上,以作电流注入的引线。LED直接安装在PCB上的,一般采用铝丝焊机。(制作白光TOP-LED需要金线焊机)

     4、LED显示屏封装:通过点胶,用环氧将LED管芯和焊线保护起来。在PCB板上点胶,对固化后胶体形状有严格要求,这直接关系到背光源成品的出光亮度。这道工序还将承担点荧光粉(白光LED)的任务。

     5、LED显示屏焊接:如果背光源是采用SMD-LED或其它已封装的LED,则在装配工艺之前,需要将LED焊接到PCB板上。

     6、LED显示屏切膜:用冲床模切背光源所需的各种扩散膜、反光膜等。

     7、LED显示屏装配:根据图纸要求,将背光源的各种材料手工安装正确的位置。

     8、LED显示屏测试:检查背光源光电参数及出光均匀性是否良好。

     9、LED显示屏包装:将成品按要求包装、入库。


     详细设计要点请联系合洁科技光电显示车间建设工程师

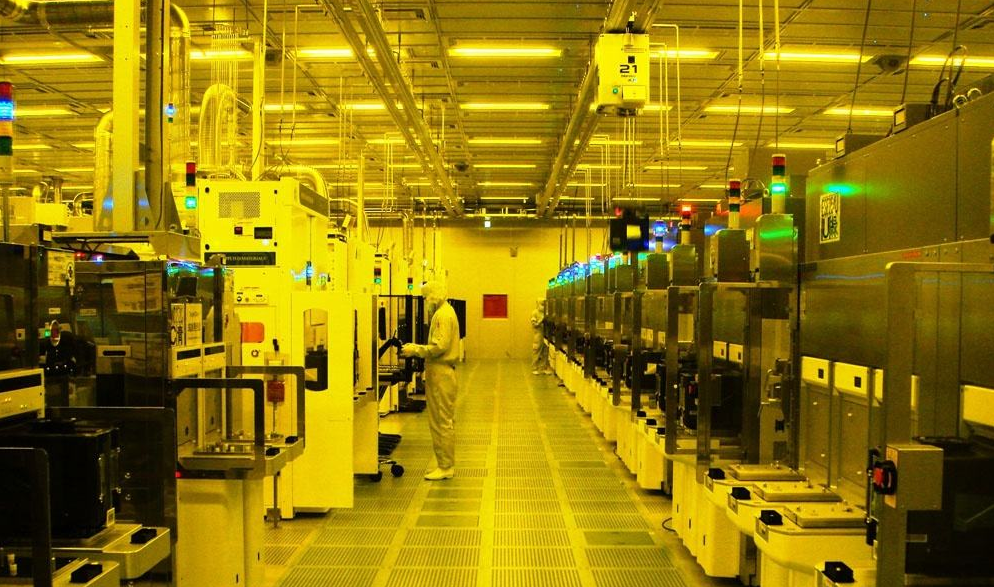

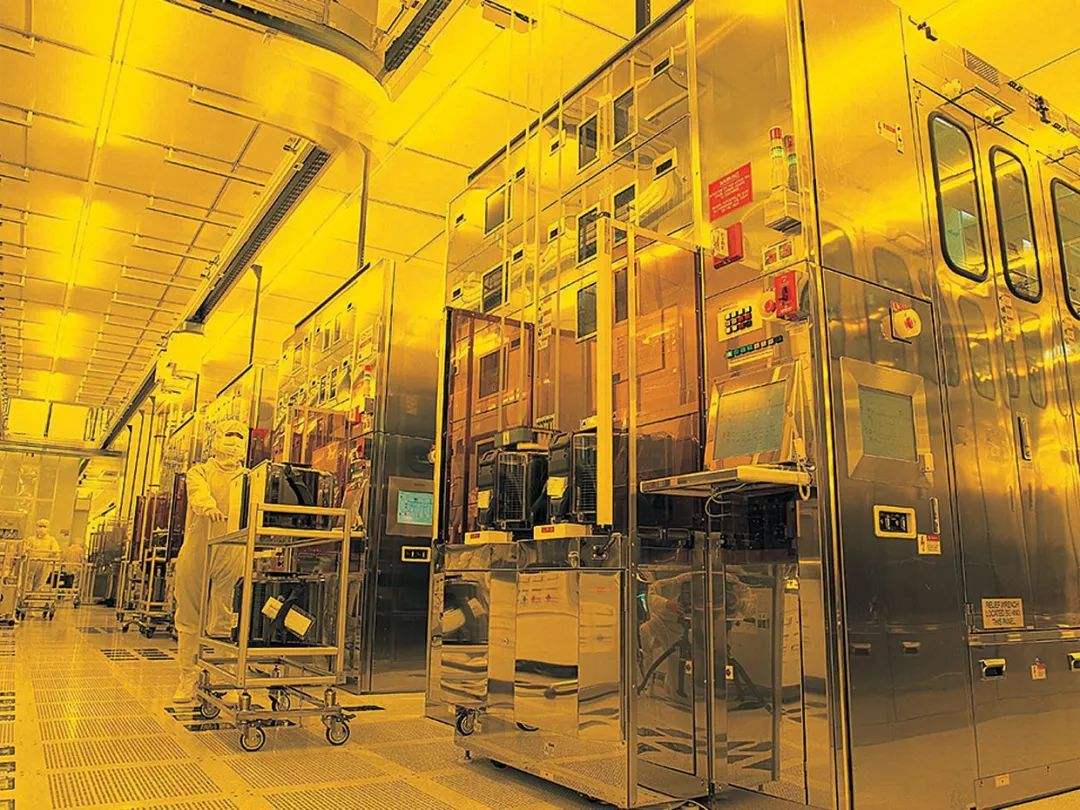

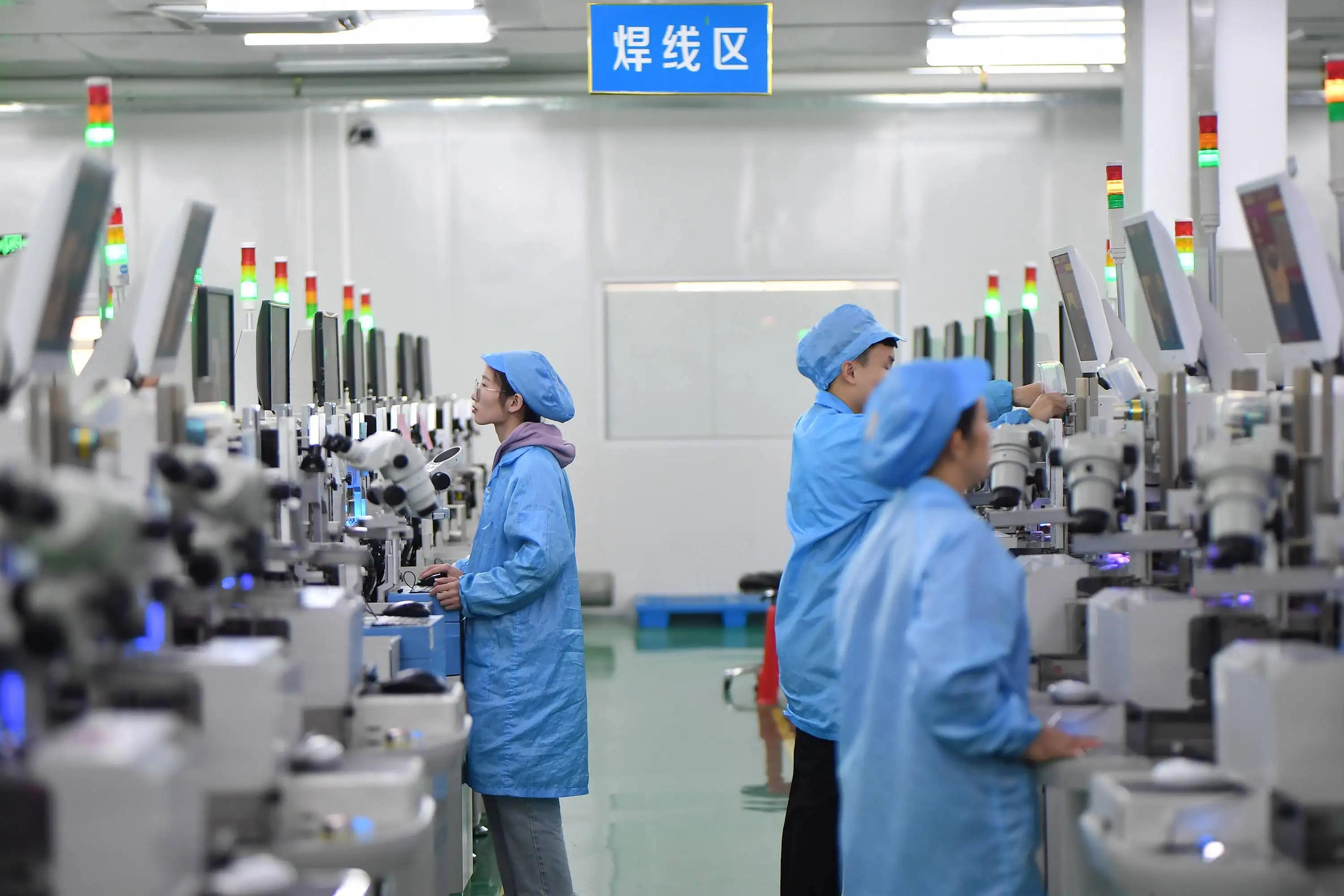

     洁净车间工程示例如下:
