电子洁净厂房的工艺分析与技术要点

　　电子洁净厂房是用于生产半导体、集成电路、液晶显示器件(LCD)、微机电系统(MEMS)等精密电子元器件的特殊厂房，其核心目标是通过严格控制空气中的悬浮粒子、微生物、化学污染物等，确保生产环境满足高精度工艺要求。合洁科技电子净化工程公司将从工艺分析和技术要点两方面展开说明：

　　一、电子洁净厂房的工艺分析

　　1、典型电子生产工艺对洁净环境的需求

　　电子元器件生产工艺复杂，不同环节对洁净度的要求差异显著：

　　半导体制造：

　　涵盖光刻、薄膜沉积、蚀刻、离子注入等工艺。例如，光刻环节需在百级(ISO 5 级)或更高洁净度环境中进行，避免微米级粒子污染导致芯片电路短路或失效。

　　液晶显示(LCD/OLED)制造：

　　包括阵列基板制作、成盒、封装等工序。成盒过程中若存在灰尘颗粒，会导致显示面板出现亮点、暗点等缺陷，通常需千级(ISO 6 级)至百级洁净环境。

　　印制电路板(PCB)制造：

　　高精度 PCB(如 HDI 板)的曝光、显影等工序需万级(ISO 7 级)洁净度，防止铜箔污染影响电路导通。

　　2、微污染控制的核心工艺挑战

　　粒子污染：直径≥0.1μm 的尘埃粒子可能直接导致芯片短路或薄膜沉积缺陷。

　　化学污染：空气中的挥发性有机物(VOCs)、酸碱气体(如 SO?、NH?)可能腐蚀半导体材料或影响薄膜性能。

　　静电与微生物污染：静电吸附粒子加剧污染，微生物(如细菌)可能在湿法工艺中引入有机杂质。

　　二、电子洁净厂房的技术要点

　　1、空气净化系统设计

　　气流组织形式：

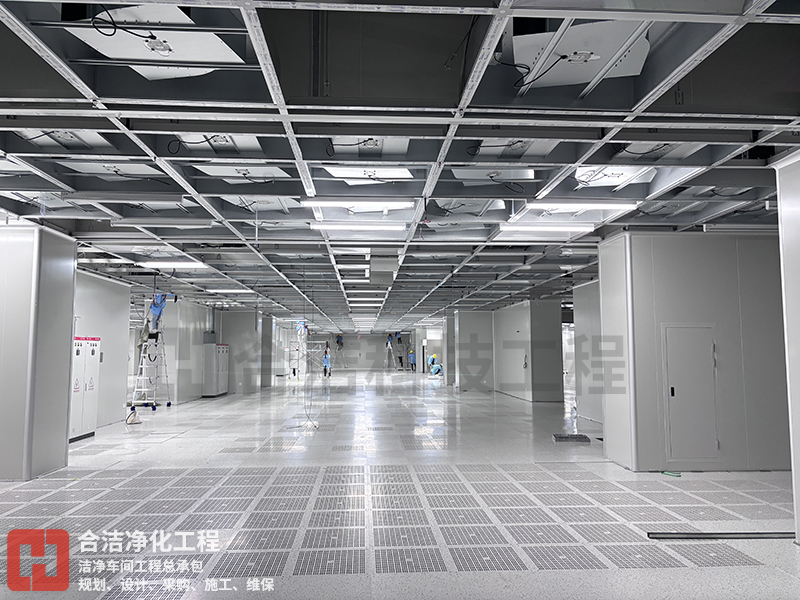

　　垂直单向流：适用于百级及以上洁净区，气流从天花板高效过滤器(HEPA/ULPA)垂直向下，经地板格栅排出，尘埃粒子随气流单向流动，避免二次污染。

　　非单向流(乱流)：适用于千级及以下区域，通过循环风稀释污染物，但需注意气流死角。

　　过滤系统：

　　采用 “初效 + 中效 + 高效” 三级过滤，高效过滤器效率需达到 HEPA(≥99.97%@0.3μm)或 ULPA(≥99.9995%@0.12μm)。

　　定期检测过滤器泄漏，避免局部失效导致洁净度下降。

　　2、压差控制与气流管理

　　压差梯度设计：

　　洁净区与非洁净区之间保持 5-10Pa 正压，防止外界污染物渗入;高洁净度区域(如核心生产区)对相邻低洁净度区域保持 5Pa 以上压差，形成 “洁净梯度”。

　　产尘工序(如蚀刻、抛光)需设置负压区，防止污染物扩散。

　　风量与换气次数：

　　百级区换气次数≥400 次 / 小时，千级区≥60 次 / 小时，万级区≥20 次 / 小时，确保污染物及时排出。

　　3、建筑材料与结构设计

　　墙面与地面：

　　墙面采用不锈钢板、环氧树脂涂层或洁净彩钢板，表面光滑、不产尘、易清洁，接缝处密封处理防止积尘。

　　地面常用环氧树脂自流平或 PVC 卷材，具备防静电、耐磨、耐化学腐蚀性能(如抵抗蚀刻液泄漏)。

　　吊顶与门窗：

　　吊顶需承重高效过滤器与风管，采用密闭式设计，避免灰尘掉落;门窗采用不锈钢或铝合金材质，密封胶条需耐老化、不释放挥发物。

　　4、微污染综合控制技术

　　静电控制：

　　地面、工作台面铺设防静电材料，人员穿戴防静电服、鞋套，设备接地，防止静电吸附粒子。

　　化学污染控制：

　　采用化学过滤器(活性炭吸附)去除空气中的 VOCs、酸性气体，关键工序(如薄膜沉积)需设置局部净化单元(FFU)。

　　微生物控制：

　　湿法工艺区(如清洗间)需定期消毒，人员进入前经风淋室除尘，避免带入微生物。

　　5、设备与人员管理

　　设备准入标准：

　　生产设备需经过 “净化处理”，表面无裸露螺丝、易清洁，运行时不产尘(如采用无尘润滑脂)。

　　人员净化流程：

　　人员需经更衣、风淋(吹淋时间≥30 秒)进入洁净区，穿戴连体洁净服、头套、口罩，禁止佩戴饰品(如手表、戒指)。

　　6、检测与监控系统

　　在线监测：

　　实时监测悬浮粒子浓度(激光粒子计数器)、压差、温湿度(百级区温度控制在 23±1℃，湿度 45%±5%)、风速等参数，数据接入中央监控系统。

　　定期验证：

　　每季度进行洁净度静态 / 动态测试，每年对空调系统、过滤器效率进行全面验证，确保符合 ISO 14644 或 GMP 标准。

　　三、延伸：电子洁净厂房的发展趋势

　　节能化：采用热回收系统、变风量(VAV)空调、LED 照明，降低洁净厂房高能耗问题。

　　智能化：通过物联网(IoT)技术实现设备状态预警、能耗优化，结合 AI 算法动态调整洁净参数。

　　模块化设计：预制化洁净单元(如集装箱式洁净室)缩短建设周期，适应半导体产线快速迭代需求。

　　电子洁净厂房的技术核心是 “以工艺需求为导向，通过空气净化、压差控制、材料选择及微污染管理，构建稳定的洁净环境”。其设计需紧密结合生产工艺特点，同时兼顾节能、智能等现代需求，确保精密电子元器件的良率与可靠性。
