百级PCB净化车间从设计到施工需要注意哪些细节呢?

2024-10-30
共有2683家企业看过

  在半导体和电子产品制造领域,百级PCB净化车间的设计和施工是至关重要的环节。这类车间对洁净度、温湿度、照明、安全等多方面有着极为严格的要求,以确保生产过程中不受尘埃和其他微粒的污染。合洁科技电子洁净工程公司将详细探讨百级PCB净化车间从设计到施工需要注意的关键细节。

  设计阶段的关键细节

  1、洁净度等级的确定与区域划分

  百级PCB净化车间的洁净度标准极高,要求车间内每立方米的空气中尘埃粒子数控制在极低的范围内,通常不超过100颗粒径大于0.1微米的粒子。设计之初,需明确车间所需达到的洁净等级,并据此制定详细的装修方案。根据生产工艺的不同阶段,将车间划分为不同洁净等级的区域,如百级区、千级区等,以减少交叉污染的风险。

  车间可进一步细分为前道加工区、曝光区、蚀刻区、电镀区、组装区及测试区等,各区域间通过气闸室或缓冲间连接。每个区域内都应配备高效过滤器和独立的送排风系统,确保空气洁净度的一致性和稳定性。

  2、平面布局与气流设计

  平面布局是百级PCB净化车间设计的核心之一。需根据生产工艺流程、设备布局和人员流动情况,合理规划车间的各个功能区域,如原料区、生产区、测试区、成品区等。各区域之间应采用气密门或自动门进行隔离,以减少尘埃的扩散和交叉污染。

  在设计气流时,需考虑气流的均匀性和稳定性。送风口和回风口的位置应合理设置,以确保室内气流均匀、稳定,避免死角和涡流的产生。通常,百级无尘车间要求换气次数达到每分钟500次以上,因此需要选择过滤效率高、阻力低的高效过滤器,如FFU过滤器。

  3、材料选择与施工细节

  材料的选择对于保持车间的洁净度至关重要。墙面、地面和天花板应采用不易积尘、易于清洁的材料,如不锈钢板、铝板、PVC地板、环氧自流平地坪等。这些材料表面光滑、耐腐蚀、耐磨损,且不易产生静电,有助于减少尘埃的积聚和扩散。

  在施工过程中,要特别注意缝隙的处理和密封措施。墙面、地面和天花板之间应采用无缝连接,以减少尘埃的积聚。同时,门窗的密封性能也应得到保证,防止外界空气和尘埃的侵入。

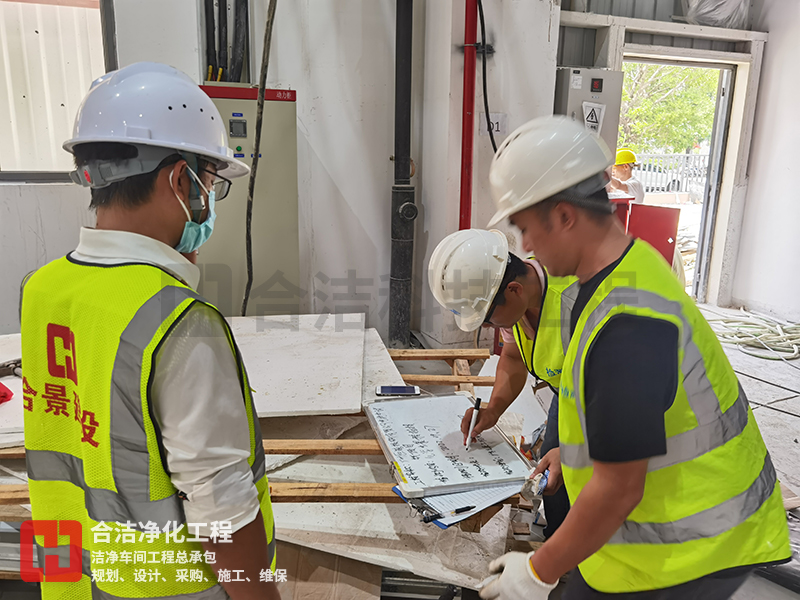

百级PCB净化车间


  施工阶段的关键细节

  1、空气净化系统的安装与调试

  空气净化系统是百级PCB净化车间的核心部分。需设计一套高效、稳定的空气净化系统,包括初效过滤器、中效过滤器、高效过滤器(HEPA)以及紫外线杀菌器等设备。这些设备能够有效去除空气中的尘埃、微粒、细菌和病毒等污染物,保持车间内空气的洁净度达到预设标准。

  在安装空气净化系统时,需精确计算过滤器的数量和布局,保证空气均匀流通,无死角。同时,需定期更换过滤器,确保空气过滤效果。安装完成后,应进行系统的调试和测试,确保各系统之间的协调运行。

  2、温湿度控制

  温度和湿度的波动范围应控制在一定限度内,以保证产品的性能和稳定性。一般而言,温度控制在20°C至25°C之间,湿度控制在45%至65%RH之间。需配备合适的空调系统和加湿/除湿设备,以实现精确的温湿度控制。

  在施工过程中,应特别注意空调系统和加湿/除湿设备的安装位置和布局,确保它们不会干扰车间的气流和洁净度。同时,需对温湿度进行实时监测和调整,以应对外界环境的变化。

  3、照明与防静电措施

  照明设计也是不可忽视的一部分。需选用无尘、易清洁的LED灯具,其布置应充分考虑工作面的照明需求,避免产生眩光和阴影。照明系统应具有防静电功能,避免静电对半导体生产的影响。同时,还需考虑节能环保的要求,选用高效节能的照明设备和控制系统。

  在防静电方面,需铺设防静电地板、安装防静电手腕带、使用防静电包装材料等。同时,应对车间内的静电水平进行定期监测和评估,以确保其处于安全范围内。

  4、安全防护与应急设施

  安全防护是百级PCB净化车间设计中必须重视的方面。需设置防静电地板、接地系统、防火系统等安全防护设施,以降低生产过程中的安全隐患,保障工作人员的人身安全。同时,还需配备相应的消防设施和紧急出口等应急设施,以应对突发情况。

  在施工过程中,应特别注意安全防护设施的安装位置和布局,确保它们不会干扰车间的正常生产和操作。同时,需定期对设施进行维护和保养,确保其正常运行和性能稳定。

  5、智能化与自动化技术

  随着科技的发展,越来越多的PCB净化车间开始引入智能化与自动化技术。通过物联网、大数据、人工智能等技术手段实现车间的智能监控、远程操作、数据分析等功能。这不仅可以提高生产效率和产品质量,还可以降低人力成本和能耗水平。
