千级PCB净化车间装修设计规范

2024-05-27
共有3876家企业看过

  千级PCB净化车间的装修设计规范是为了确保车间内微尘数量被控制在每立方米1000个以内,以满足PCB(印制电路板)等高精度产品对生产环境洁净度的要求。以下是合洁科技电子净化工程公司关于千级PCB净化车间装修设计规范的详细概述:

  一、总体设计原则

  简洁、实用、高效、环保:车间内部布局要合理,设备摆放要有利于空气流动和净化,同时要考虑到人员操作的方便性和舒适性。

  二、建筑结构与材料选择

  1、建筑结构:千级净化车间通常划分为土建结构和装配式两种,其中装配式更为普遍。

  2、墙面材料:应选用不产尘、不积尘、易清洁的材料,如彩钢板、不锈钢板、玻璃等。墙面应平整、光滑,无裂缝、无缝隙,以便于清洁和消毒。

  3、地面材料:应选用耐磨、防滑、易清洁的材料,如环氧自流平地面、PVC地板等。地面应平整、无缝隙,防止灰尘和细菌滋生。

  4、天花板材料:应选用不产尘、易清洁的材料,如铝合金扣板、彩钢板等。天花板应平整、无缝隙,避免积尘和污染。

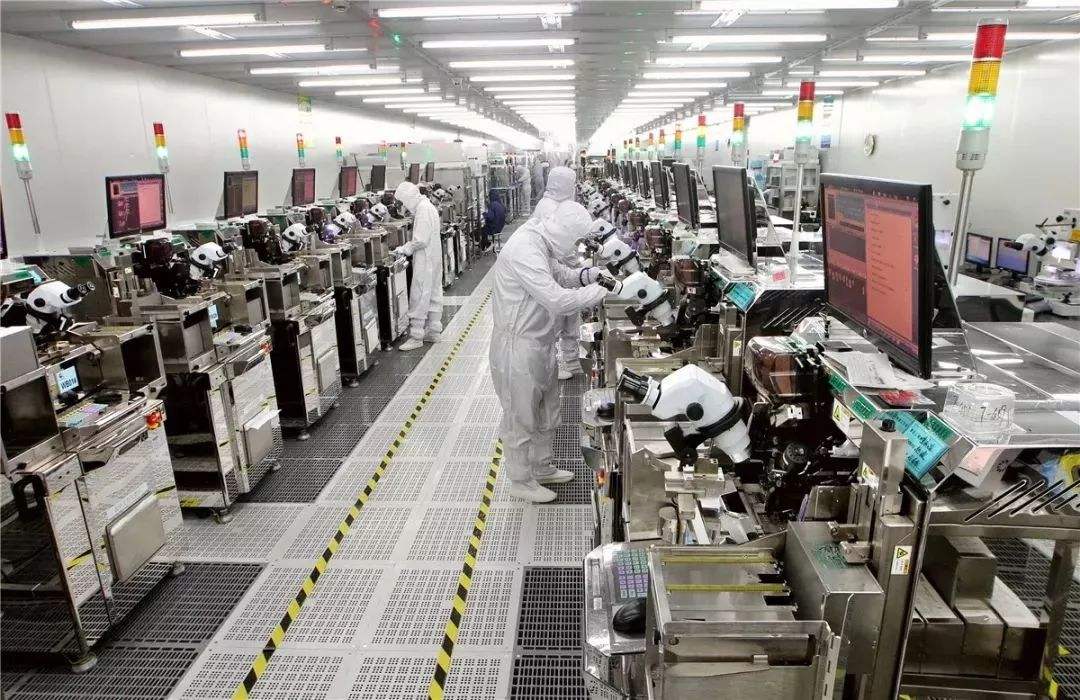

千级PCB净化车间装修


  三、空气净化系统

  1、过滤系统:空气净化系统应包括初效过滤、中效过滤、高效过滤等多个级别,确保空气中的颗粒物、细菌等污染物得到有效去除。

  2、空气流动控制:设计合理的空气流动路径,确保空气清洁并避免交叉污染。

  四、温湿度与压力控制

  1、温湿度要求:温度一般为24±2℃,相对湿度为55±5%。(注意:不同行业和应用场景的具体要求可能有所不同)

  2、压力控制:内部压力(静压)应大于外部压力(静压),洁净度要求高的空间压力应大于洁净度要求低的空间压力。

  五、排风系统

  科学排风系统:根据工艺要求,合理布置排风口和排风管道,及时排除千级净化车间内产生的废气和有害气体。

  六、照明系统

  1、照明系统应满足车间内照度均匀、无眩光、无阴影等要求。

  2、应选用高效、节能的照明设备,如LED灯等。

  3、照明系统应具备智能控制功能,如自动调光、定时开关等,以节约能源和降低维护成本。

  七、排水系统

  1、排水系统应设计合理,确保车间内的废水能够顺畅排出。

  2、排水管道应选用耐腐蚀、易清洁的材料,如PVC管等。

  3、排水系统应具备防倒流、防污染等措施,以防止污水倒灌和交叉感染。

  八、人员与物品管理

  1、千级无尘车间应严格限制人员进出,确保车间内环境的洁净度。

  2、进入车间的人员应穿戴专门的洁净服、洁净鞋等,以防止外部污染物带入车间。

  3、物品进入车间前应进行清洁和消毒处理。

  九、监测与维护

  1、操作人员应定期检查和更换过滤器,确保其正常运行。

  2、做好环境卫生清洁工作,保持车间清洁整洁。

  3、对设备进行定期维护和保养,以确保设备的正常运行和使用寿命。

  通过遵循以上千级PCB净化车间装修设计规范,可以确保车间内环境满足生产高精度产品所需的洁净度要求,从而提高产品质量和生产效率。
