集成电路制造洁净车间建设特点与技术规范

Mon Jul 07 11:20:14 CST 2025
共有3924家企业看过

  集成电路制造作为现代电子信息产业的核心环节,其生产环境对洁净度、温湿度、静电控制等参数的严苛要求,直接决定了芯片良率与产品性能。洁净车间作为集成电路制造的物理载体,其建设需融合空气动力学、材料科学、自动化控制等多学科技术,形成一套高度系统化的技术规范。合洁科技电子净化工程公司将从设计原则、核心系统、施工管理三大维度,解析集成电路洁净车间的建设特点与技术规范。


  一、设计原则:以工艺需求为导向的模块化布局


  集成电路制造工艺涵盖光刻、蚀刻、离子注入、化学机械抛光(CMP)等数百道工序,不同工序对洁净度的需求差异显著。例如,光刻工艺要求局部环境达到ISO Class 1级(每立方米空气中≥0.1μm颗粒数≤10个),而CMP工序仅需ISO Class 1000级。基于此,洁净车间设计需遵循以下原则:


  1、功能分区模块化


  采用“核心洁净区+辅助支持区”的布局模式,将光刻、薄膜沉积等高洁净度工序集中于核心区,通过气密隔断与物流通道与辅助区隔离。例如,8英寸/12英寸晶圆厂普遍采用“微环境+开放式洁净室”设计,将硅片加工过程封装在ISO Class 1-4级的密闭装置内,而外围区域维持ISO Class 5-6级,既满足工艺需求,又降低30%以上的能耗与建设成本。


  2、人流物流分离化


  设置独立的人流通道(含风淋室、更衣间)与物流通道(含自动导引车AGV、标准机械接口SMIF系统),避免人员活动与物料搬运产生的颗粒交叉污染。某12英寸晶圆厂通过部署SMIF系统,将硅片暴露于开放环境的时间从分钟级缩短至秒级,颗粒污染率降低95%。


  3、振动控制前瞻化


  针对光刻机等高精度设备,需在建筑基础阶段嵌入隔振沟、安装主动减振平台。例如,ASML EUV光刻机要求工作台振动幅度≤0.25μm,需通过“建筑隔振+设备隔振”双重控制实现。


  二、核心系统:多维度环境控制的集成化设计


  洁净车间的环境控制涉及空气净化、温湿度调节、静电防护、微振动控制四大子系统,各系统需通过智能化联动实现精准调控。


  1、空气净化系统:分级过滤与气流组织优化


  过滤层级:采用“初效(G4)+中效(F8)+高效(HEPA/ULPA)”三级过滤体系。其中,ULPA过滤器对0.1μm颗粒的截留效率≥99.9995%,是保障ISO Class 1级环境的核心设备。


  气流模式:高洁净度区域采用垂直单向流(层流),风速控制在0.3-0.5m/s;辅助区采用非单向流(乱流),通过FFU(风机过滤单元)循环实现空气均匀分布。某12英寸厂采用FFU循环系统后,空间利用率提升20%,运行成本降低15%。


  压力梯度:建立“正压洁净区→缓冲间→普通区”的逐级压力梯度(通常核心区维持10-15Pa正压),防止外部污染侵入。


  2、温湿度控制系统:高精度与低波动


  温度控制:核心工艺区温度稳定在22±0.1℃,通过变频空调系统与电加热补偿实现。例如,某存储芯片生产线因温度波动超过±0.5℃导致光刻胶涂布厚度偏差超标,引发批量性良率下降。


  湿度控制:相对湿度维持在45%±5%,既防止静电积累,又避免金属部件氧化。采用转轮除湿机与蒸汽加湿器联动控制,湿度波动≤±3%RH。


   3、静电防护系统:全链条接地设计


  材料选择:地面采用导电型环氧自流平(表面电阻1×10?-1×10?Ω),墙面与天花板使用防静电彩钢板(表面电阻≤1×10?Ω)。


  设备接地:所有工艺设备、货架、工作台通过铜箔接地,接地电阻≤1Ω。某晶圆厂因接地不良导致静电放电,造成单月损失超500万元。


  人员防护:要求操作人员穿戴防静电连体服、手套、鞋套,并通过手腕带与接地系统连接,人体综合电阻≤3.5×10?Ω。


  4、微振动控制:主动与被动结合


  建筑隔振:在基础施工中设置隔振沟,阻断地面振动传播路径。例如,某3D NAND工厂通过隔振沟将周边道路振动衰减至原振幅的1/10。


  设备隔振:对光刻机、扫描电镜等设备安装空气弹簧隔振台,固有频率≤1.5Hz,隔振效率≥90%。

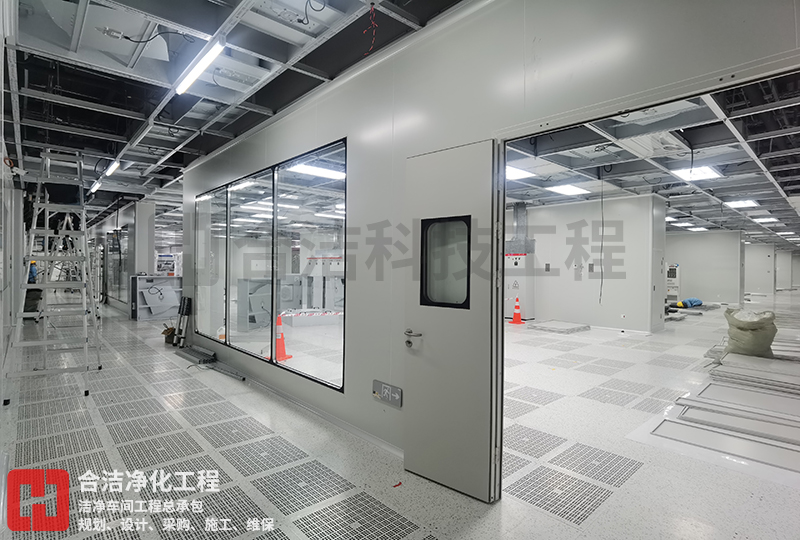

集成电路洁净厂房的图片


  三、施工管理:全生命周期的精细化管控


  洁净车间建设需遵循“设计-施工-调试-验收”的全流程规范,确保每个环节符合ISO 14644-1、IEST-RP-CC001等国际标准。


  1、施工阶段:洁净施工与材料管控


  洁净施工:采用“从上至下”的施工顺序(先安装顶棚FFU,再铺设墙面彩钢板,最后施工地面),减少交叉污染。施工区域需维持ISO Class 7-8级环境,施工人员穿戴无尘服并定期更换粘尘垫。


  材料管控:所有进场材料(如过滤器、环氧地坪漆)需提供洁净度检测报告,并在洁净仓库内存放。例如,HEPA过滤器需在原厂包装内运输,开箱后48小时内完成安装。


  2、调试阶段:多系统联动测试


  气密性测试:使用烟雾发生器检测门窗、管道接口的泄漏率,要求≤0.5%体积/小时。


  风速均匀性测试:在核心区布置9-16个测试点,风速偏差需≤±10%。


  颗粒计数测试:采用激光粒子计数器检测≥0.1μm颗粒数,连续3次采样均需满足设计等级要求。


  3、验收阶段:数据驱动的合规性评估


  静态验收:在无人员、无设备运行状态下,检测洁净度、温湿度、压差等参数是否达标。


  动态验收:模拟实际生产场景(如人员走动、设备运行),验证环境稳定性。某12英寸厂动态验收时发现,当人员密度超过0.5人/m2时,局部区域洁净度下降至ISO Class 3级,需通过优化气流组织解决。


  四、未来趋势:智能化与绿色化融合


  随着集成电路制程向3nm及以下节点演进,洁净车间建设将呈现两大趋势:


  1、智能化升级:部署物联网传感器网络,实时监测颗粒数、温湿度、振动等参数,并通过AI算法预测设备故障,实现预防性维护。


  2、绿色化转型:采用磁悬浮空调机组、热回收系统等技术,降低PUE(能源使用效率)值至1.2以下;使用低全球变暖潜值(GWP)的制冷剂,减少碳排放。


  集成电路制造洁净车间的建设是技术密集型与资本密集型的系统工程,其设计需紧扣工艺需求,施工需严守规范标准,管理需依托数字化工具。唯有如此,方能为芯片制造提供稳定可靠的“心脏地带”,支撑产业向更高精度、更高良率的目标迈进。
