电子制造中的无尘车间布局与设计原则

　　电子制造中的无尘车间(洁净室)布局与设计直接影响产品良率、生产效率及成本控制，其核心目标是通过合理规划减少微粒污染、优化工艺流程。合洁科技电子净化工程公司将从布局逻辑与设计原则两方面展开说明：

　　一、无尘车间布局原则

　　1、功能分区模块化设计

　　以生产流程为核心，将车间划分为若干功能模块，确保物流与人流单向流动，避免交叉污染：

　　辅助区域：更衣室、风淋室、物料缓冲间，用于人员与物料进入洁净区前的净化处理。

　　核心生产区：根据工艺顺序(如贴片、焊接、组装)划分区域，例如半导体制造需单独设置光刻间、蚀刻间。

　　辅助支持区：空调机房、纯水间、气体供应间，需靠近核心生产区以减少管道长度(降低污染风险与能耗)。

　　质检与仓储区：设置独立的检验台与半成品暂存区，避免与生产区混叠。

　　2、物流与人流流线控制

　　物流通道：

　　物料通过专用传递窗(带紫外消毒)进入洁净区，大宗物料需设置独立货淋室。

　　传递路径遵循 “单向流动” 原则，例如从原材料入口→预处理区→生产区→成品出口，避免回流。

　　人流通道：

　　人员需经 “更衣→淋浴→风淋” 三级净化，穿戴专用洁净服，风淋时间≥30 秒。

　　不同洁净等级区域的人员通道需分开设置(如万级区与百级区入口独立)。

　　3、洁净度分级布局

　　根据生产工序对洁净度的需求，采用 “梯度布局”：

　　核心精密工序(如芯片封装、精密焊接)设置在高洁净区(百级 / 千级)，外围辅助工序(如组装、测试)为万级 / 十万级。

　　高洁净区布置在车间内侧，低洁净区靠近外围，通过缓冲间隔离不同等级区域。

　　4、设备布局优化

　　设备按工艺流程直线排列，减少物料搬运距离，例如 SMT 生产线呈 U 型或直线型布局。

　　发热设备(如回流焊炉)需靠近排风口，避免热气流影响洁净气流组织。

　　设备与墙面保持≥50cm 间距，便于清洁与维护，且不阻挡气流通道。

　　二、无尘车间设计核心原则

　　1、空气净化系统设计

　　气流组织形式：

　　百级及以上洁净区采用垂直层流或水平层流，气流速度 0.3-0.5m/s，确保微粒随气流快速排出。

　　万级及以下区域采用乱流形式，通过高效过滤器(HEPA/ULPA)送风，换气次数≥15 次 / 小时。

　　空调系统：

　　采用独立空调机组，避免不同区域空气交叉污染，温湿度控制精度：温度 22±2℃，湿度 45%±5%(防静电需求)。

　　新风量需满足人员呼吸(≥40m3/ 人?h)及维持正压需求。

　　2、建筑与装饰材料选择

　　墙面与地面：

　　采用不锈钢板、环氧树脂涂层或 PVC 卷材，表面光滑无孔隙，易清洁且不产尘。

　　地面需防静电(电阻值 10?-101?Ω)，接缝处圆弧处理(R≥50mm)，避免积尘。

　　吊顶：采用铝合金龙骨 + 金属彩钢板，密封性能好，便于安装过滤器与照明灯具。

　　门窗：采用气密式设计，门框嵌入墙面，窗户为双层中空玻璃，边缘密封胶条需耐老化。

　　3、压差与气流控制

　　洁净区对非洁净区保持 5-10Pa 正压，高洁净区对低洁净区保持 5Pa 压差，防止外界污染侵入。

　　排风口设置在污染密集区(如焊接工位上方)，送风与排风形成定向气流，避免涡流。

　　4、静电与微振动控制

　　静电防护：

　　地面、工作台铺设防静电材料，人员佩戴腕带与脚跟带，设备接地电阻≤1Ω。

　　车间内禁止使用化纤制品，空气湿度维持在 45%-60% 以减少静电产生。

　　微振动控制：

　　精密设备(如光刻机)需设置独立基础，远离空调机组、风机等振动源。

　　车间周边可设置隔振沟或弹性支撑，降低外界振动影响。

　　5、消防与安全设计

　　采用无卤阻燃材料，消防系统需兼容洁净室要求(如气体灭火代替水喷淋，避免水渍污染)。

　　安全通道宽度≥1.5m，出口指示灯与应急照明需符合消防标准，且不影响气流组织。

　　6、智能化监控系统

　　安装尘埃粒子计数器、温湿度传感器、压差表，实时监控洁净参数，数据接入中央控制系统。

　　关键区域设置视频监控，便于远程管理，减少人员频繁进出带来的污染。

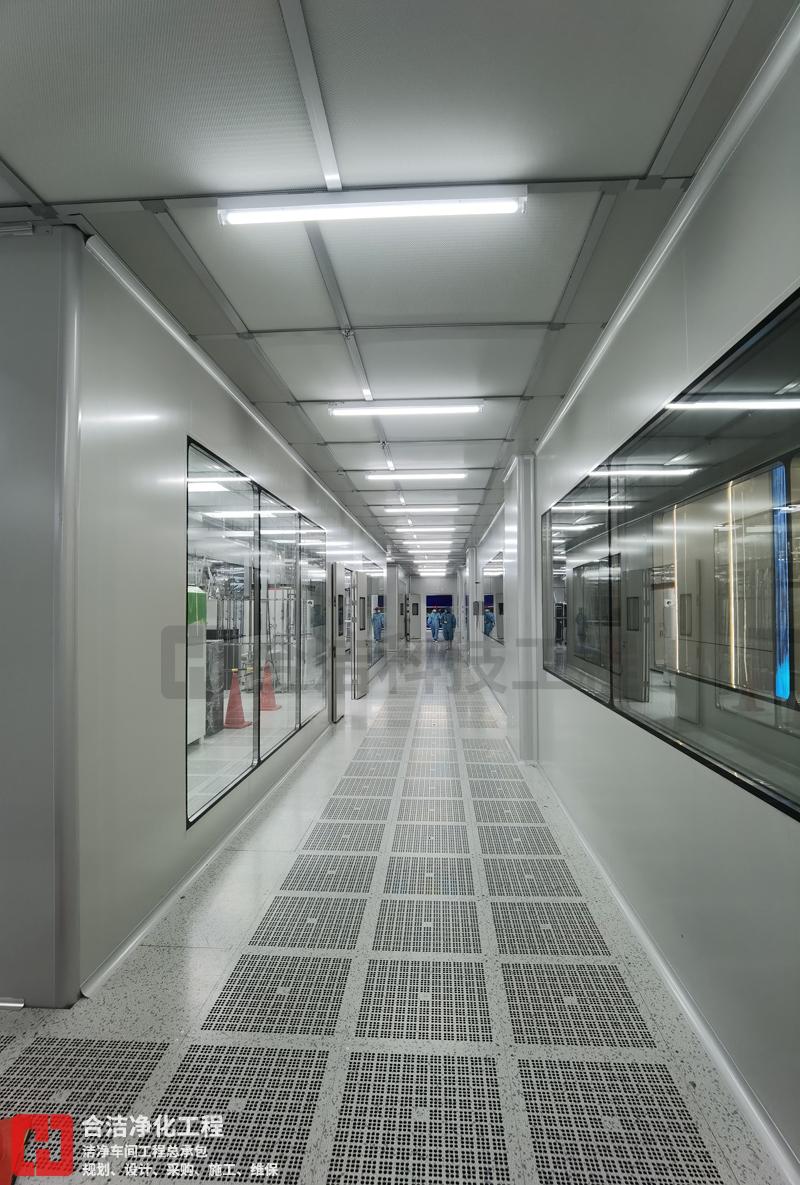

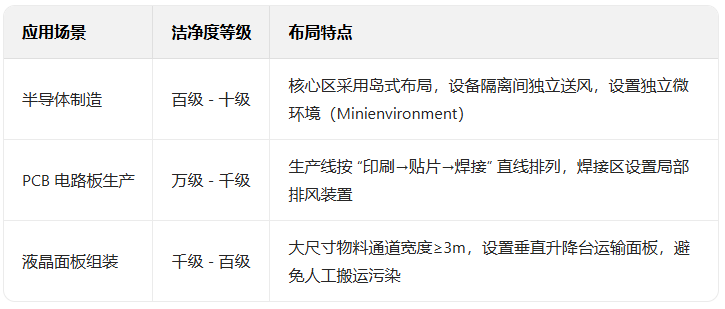

　　三、典型行业布局差异

　　四、设计验证与维护

　　设计完成后需通过尘埃粒子测试、风量测试、压差测试等验证洁净度，定期(如每季度)复检。

　　制定严格的清洁规程(如每日擦拭、每周深度清洁)，人员需定期培训洁净操作规范。

　　通过以上布局与设计原则，可确保无尘车间在电子制造中实现低污染、高效率生产，满足 ISO 14644、GB 50073 等标准要求。
