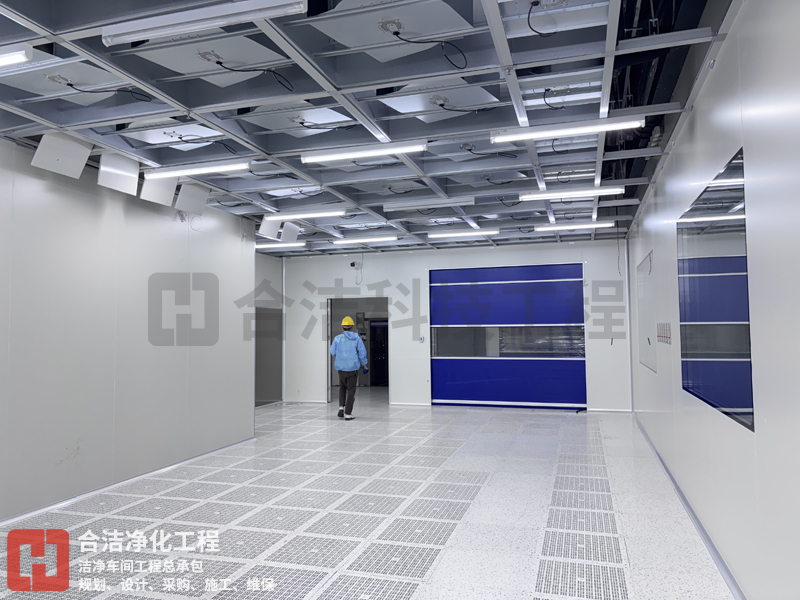

电子无尘车间装修完工后的调试要点

　　电子无尘车间装修完工后的调试是确保车间达到设计标准、满足生产工艺要求的关键环节。调试工作涉及多个系统的协同运行，包括空气净化系统、温湿度控制系统、气流组织测试、洁净度检测等。以下从技术实施角度，合洁科技电子净化工程公司给大家讲述下调试过程中的核心要点及注意事项。

　　一、空气净化系统调试

　　空气净化系统是无尘车间的核心，调试需重点关注高效过滤器(HEPA/ULPA)的完整性及风量平衡。首先，进行高效过滤器的检漏测试，采用PAO(聚α烯烃)或DOP(邻苯二甲酸二辛酯)气溶胶发生器在上游发尘，下游用光度计扫描，确保泄漏率低于0.01%。若发现泄漏点，需重新密封或更换过滤器。其次，通过变频器调节送风机转速，使各送风口的风量偏差控制在±10%以内。对于单向流洁净室，断面风速应保持在0.45±0.1m/s(ISO 5级及以上标准)，非单向流洁净室换气次数需达到设计值(如ISO 8级通常要求15-20次/小时)。

　　二、温湿度控制系统验证

　　温湿度稳定性直接影响产品良率。调试时需模拟极端工况：在夏季满载条件下，测试制冷机组能否将温度维持在22±2℃、湿度在45±5%的范围内。对于精密电子车间，建议采用露点温度传感器与电动调节阀联动控制加湿量，避免湿度波动导致静电积聚。同时，验证备用机组自动切换功能，确保断电或故障时系统能在30秒内恢复参数稳定。某半导体工厂案例显示，湿度失控超过60%会导致晶圆氧化层厚度偏差达3%，因此调试阶段需连续72小时监测数据稳定性。

　　三、气流组织优化测试

　　气流流型直接影响微粒排除效率。采用可视化烟雾测试，验证单向流洁净室的活塞流是否垂直向下，且无涡流区。对于混合流车间，需确认回风口位置能否有效捕捉污染气流。某TFT-LCD面板厂调试中发现，设备布局导致气流死区面积达5%，通过增设扰流板后，0.3μm粒子沉降率降低37%。建议使用三维风速仪绘制气流矢量图，确保关键工艺区域的风速均匀性(±15%以内)。

　　四、洁净度分级检测

　　依据ISO 14644-1标准进行粒子计数检测。采样点数量按公式N=√A(A为洁净室面积，单位为㎡)确定，采样量需满足20分钟最小采样量要求。对于ISO 5级车间，每立方米≥0.5μm粒子数需≤3520个。需注意静态测试合格后，还需进行动态测试：模拟生产人员走动、设备运转等场景，验证实际运行时的洁净度维持能力。某存储芯片生产线调试中，动态测试发现机械手动作导致局部粒子数超标3倍，通过增加局部FFU(风机过滤单元)覆盖后解决。

　　五、压差梯度调试

　　压差控制是防止交叉污染的关键。相邻洁净区压差应≥5Pa，洁净区与非洁净区≥10Pa。调试时需依次测试门开启/关闭状态下的压差稳定性，并验证排风系统突变(如工艺设备紧急排风启动)时的自平衡能力。建议安装压差数字记录仪，连续记录48小时数据。某生物制药车间曾因压差振荡导致批次污染，后增设缓冲间并升级风阀执行器响应速度至0.5秒，问题得以解决。

　　六、自控系统联调

　　将BA(楼宇自动化)系统与各子系统深度集成，实现以下功能联动：

　　1、洁净度超标时自动提升换气次数

　　2、压差异常触发声光报警

　　3、温湿度分区域PID调节

　　需测试系统在以太网通信中断时的本地控制能力，关键参数(如压差)需有硬线备份信号。某微电子工厂通过增加PLC冗余模块，使系统故障恢复时间从15分钟缩短至45秒。

　　七、能耗性能验证

　　在满足工艺要求前提下优化能耗。记录调试阶段的单位面积能耗(kW/㎡)，对比设计值。采用热回收装置的新风系统可降低30%空调负荷。某光伏电池车间通过调试优化风机频率，年节电达28万度。建议进行能源基准测试(Energy Baseline)，为后续能效管理提供数据支撑。

　　电子无尘车间调试是系统工程，需遵循"检测-调整-再验证"的闭环原则。调试团队应包含暖通、自动化、工艺等多专业人员，采用粒子计数器、热成像仪等专业设备。调试周期通常占项目总工期的20-30%，但可避免投产后90%以上的环境异常问题。随着半导体工艺进入3nm时代，调试标准将向纳米级污染控制延伸，这对调试方法论提出更高要求。
