十级芯片净化车间全面布局与设计指南

Mon May 26 10:00:46 CST 2025
共有3991家企业看过

  在半导体制造领域,十级芯片净化车间堪称精密制造的"圣殿",其布局与设计直接决定着芯片良品率与产品性能。合洁科技电子净化工程公司将系统阐述这一高精尖环境的构建要诀,以科学架构为经,以工程实践为纬,织就一张无尘净化的天罗地网。


  空间规划需遵循"三区五流"黄金法则——将车间划分为设备区、过渡区和辅助区三大功能模块,通过人物流、洁净流、废气流、设备流和应急流五条动线实现物理隔离。如同交响乐团的精密配合,各区域采用"渐进式净化"设计,空气洁净度从万级到千级最终达十级,形成层层过滤的"净化漏斗"。采用微正压差控制技术,使洁净气流如同无形的守护者,始终将污染物阻挡在核心区域之外。

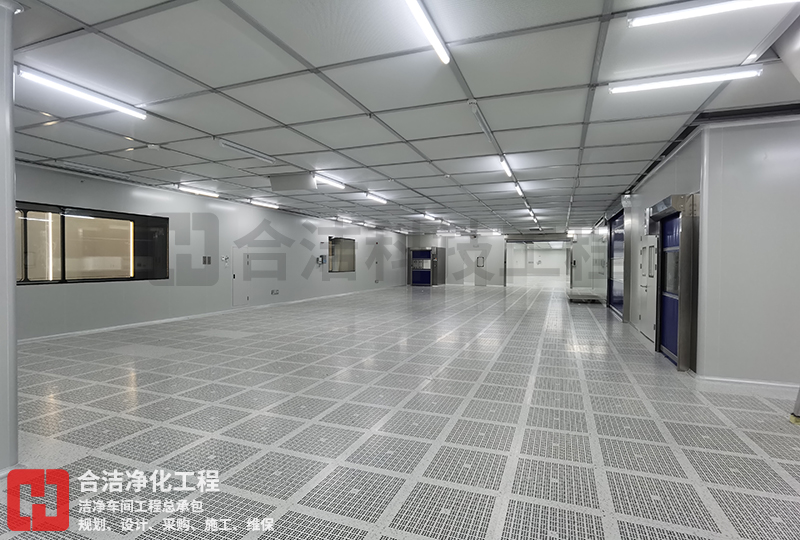

十级芯片净化车间


  环境控制系统堪称车间的"生命中枢"。FFU风机过滤单元以蜂巢式矩阵排布,配合低紊流垂直层流送风,实现0.1μm颗粒捕集效率达99.999%。温湿度控制需精确到±0.5℃和±3%RH的苛刻标准,如同给芯片制造装上"气象调节器"。防静电工程更需双管齐下:铺设导电率10^4-10^6Ω的防静电地板,配合离子风幕除电系统,将静电电压牢牢控制在50V安全阈值内。


  材料选择遵循"三不原则":不产尘、不积尘、不导尘。墙面采用抗菌型彩钢板构成无缝堡垒,地面选用聚氨酯自流平涂料形成镜面防护层。照明系统采用嵌入式LED洁净灯,既满足1000Lux的作业亮度,又实现零尘粒积聚的完美平衡。智能化监控系统则如同全天候的"电子哨兵",通过数百个传感器实时追踪粒子浓度、压差、温湿度等18项关键参数。


  在施工阶段,需严格执行"三阶验证"制度:空态测试时粒子浓度需≤10颗/立方英尺;静态测试所有设备需通过EMC电磁兼容认证;动态测试时人员着装必须符合ISO Class 4标准。每个细节都需经过显微镜级的检验,因为在这里,一粒0.3微米的尘埃就可能成为价值百万的晶圆上的致命瑕疵。
