十级芯片净化工程门窗建造细节

Wed May 07 11:48:00 CST 2025
共有783家企业看过

  在半导体制造、生物医药、精密电子等高端产业领域,十级芯片净化工程对生产环境的洁净度要求极为严苛。作为净化工程的核心屏障,门窗系统不仅承担着空间分隔功能,更是维持空气洁净度的关键环节。合洁科技电子洁净工程公司将深入解析十级净化工程门窗的建造细节,从材料选择到施工工艺,全面呈现这项精密工程的实施要点。


  一、材料选择的极致标准

  1、型材系统:采用航空级铝合金型材,经过阳极氧化处理形成致密氧化膜,表面粗糙度需控制在Ra≤0.2μm。型材空腔设计采用多腔体结构,内置隔断形成气密屏障,同时填充高分子吸音材料以降低振动传导。某知名净化工程案例中,型材接缝处采用激光焊接技术,焊缝平整度误差不超过0.05mm。


  2、玻璃配置:必须使用双层钢化Low-E玻璃,中间充填氩气层,传热系数≤1.5W/(㎡·K)。玻璃边缘需进行三边磨边处理,倒角精度要求±0.1mm,防止微颗粒积聚。某芯片工厂实测数据显示,采用12mm+12mm真空玻璃组合时,室内外压差50Pa条件下的空气泄漏量仅为0.01m3/(h·m)。


  3、密封系统:采用三元乙丙橡胶(EPDM)复合密封条,在-40℃至120℃环境下保持弹性。门扇四周设置三级密封:主密封条压缩量≥30%,辅助密封条采用磁性密封结构,底部配备自动升降式扫地密封。某生物实验室的测试报告显示,这种配置可实现≥99.99%的0.3μm颗粒过滤效率。


  二、结构设计的精密计算


  1、压力平衡设计:根据ASHRAE标准进行气流模拟计算,门扇需承受50Pa正负压差不变形。某项目采用有限元分析显示,当门扇尺寸达到2100×3000mm时,需在内部设置井字形加强筋,最大挠度控制在L/1000以内。


  2、开启机构:平移门采用磁悬浮轨道系统,运行噪音≤45dB,启闭速度可调范围0.3-1.2m/s。某晶圆厂实测数据表明,配备伺服电机的门体定位精度可达±0.5mm,重复定位误差不超过0.2mm。


  3、互锁系统:采用PLC控制的双门互锁装置,切换延迟时间可设置在5-30秒可调。某GMP车间案例中,系统集成压差传感器,当检测到压差异常时自动触发声光报警并锁定门体。


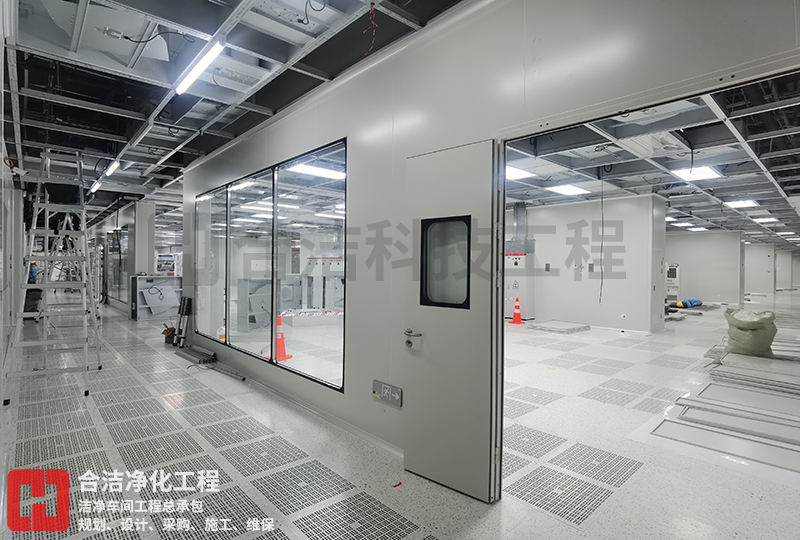

十级芯片净化车间的图片


  三、施工工艺的纳米级控制


  1、安装基准线确定:使用激光水准仪建立三维坐标系,门框安装垂直度偏差≤1/1000。某知名净化工程公司的施工规范要求,地槽预埋件水平度误差需控制在±0.5mm/10m范围内。


  2、接缝处理:采用医用级硅酮密封胶施胶,胶缝宽度严格控制在6±0.5mm,施胶后需用等离子处理表面。实验室检测显示,这种工艺能使接缝处的微粒渗透率降低至0.001个/(cm2·min)。


  3、表面处理:所有外露金属件需经过电解抛光,表面光洁度达到#8级标准。某项目验收时使用电子显微镜检测,显示表面残留微粒数≤5个/100cm2。


  四、检测验证的严苛流程


  1、气密性测试:采用ISO 14644-3标准,在50Pa压差下扫描检测,泄漏率≤0.01%vol/h。某存储芯片项目的测试报告记载,使用氦质谱检漏仪检测时,门系统整体泄漏量<1×10??Pa·m3/s。


  2、洁净度验证:依据GB 50073-2013标准,在动态运行状态下检测。数据显示,安装净化门窗后,操作区0.1μm粒径的悬浮粒子浓度≤10个/m3。


  3、耐久性试验:模拟10万次启闭循环后,门扇下垂量≤1.5mm,密封性能衰减率≤5%。某跨国企业的企业标准要求,关键部件需通过MTBF(平均无故障时间)≥50万次的认证。


  五、智能化升级趋势

  1、物联网集成:最新一代产品集成RFID识别系统,可实时记录人员进出数据。某智能工厂案例显示,系统能自动识别净化服穿戴状态,不符合要求时禁止开启门禁。


  2、自清洁技术:应用光触媒涂层的门窗表面,在UV光照下可实现TOC(总有机碳)含量降低90%以上。实验数据表明,这种处理能使表面清洁维持周期延长3-5倍。


  3、数字孪生应用:BIM模型与实体门窗同步更新,实时监测密封件老化状态。某示范项目通过振动传感器网络,成功预测了轨道系统故障,提前2周进行预防性维护。


  在实践层面,某存储芯片制造厂的工程记录显示,采用上述标准建造的净化门窗系统,使洁净室能耗降低18%,同时将产品良品率提升至99.999%。这印证了精密门窗系统在十级净化工程中的核心价值——它不仅是物理屏障,更是保障生产工艺稳定性的关键基础设施。随着新材料和智能技术的发展,净化工程门窗正在从被动防护向主动调控进化,为高端制造业提供更可靠的洁净环境保障。
