电子洁净车间装修如何布置电缆和管道

2024-10-23
共有4058家企业看过

  在电子洁净车间的装修过程中,电缆与管道的布置是至关重要的一环。它不仅关乎车间的整体运行效率,还直接影响到生产环境的洁净度与安全性。因此,科学合理的电缆与管道布置方案是确保车间高效、稳定运行的基础。今天就随合洁科技电子洁净工程公司一起来了解下电子洁净车间装修如何布置电缆和管道吧!

  一、电缆布置原则与要求

  1、安全性

  电缆的布置首先要考虑安全性。应避免将电缆敷设在高温、潮湿、腐蚀性物质等恶劣环境中,以防止电缆老化、短路等安全隐患。同时,电缆应远离水源和易燃易爆物品,确保电力系统的稳定运行。此外,还需采取防火措施,如设置防火隔断、安装火灾报警系统等,以应对突发火灾情况。

  2。洁净度

  电子洁净车间对洁净度有极高的要求。电缆布置时应避免灰尘积聚和污染源的产生。因此,应选用无尘、易清洁的电缆材料,并确保电缆表面光洁无划痕。同时,电缆的敷设路径应尽量简洁明了,减少交叉和冗余,以降低清洁难度。

  3、易维护性

  电缆的布置还需考虑易维护性。在电缆的敷设过程中,应预留足够的检修空间,并设置便于操作的接头和端子箱。这样,在电缆出现故障时,能够迅速定位并更换,减少对生产的影响。

  4、经济合理性

  在满足使用功能的前提下,电缆的布置应尽可能减少长度,以降低材料成本和能耗。同时,还需考虑到未来可能增加的设备,预留足够的余量,以满足未来扩展的需求。

  二、管道布置原则与要求

  1、洁净度控制

  管道系统是电子洁净车间中用于输送气体、液体等物料的关键部分。其内部流动的介质往往直接或间接地与产品接触,因此对管道材料的要求非常高。通常选用不锈钢等不易生锈、易于清洁消毒的材质,以确保管道的洁净度。

  2、布局合理性

  管道的走向应尽可能直线化,减少弯头数量,以降低流体阻力损失,提高输送效率。同时,还需考虑检修空间,确保管道可随时进行清洗消毒。在布置过程中,应合理规划管道支架和固定点,确保管道的稳固性和安全性。

  3、标识清晰

  为了便于日常管理和维修工作,每条管道都应有明确标识。标识内容应包括介质名称、流向、压力等级等信息。这样,在出现问题时能够迅速定位并处理,提高维修效率。

  4、防泄漏设计

  泄漏是管道系统中常见的安全隐患之一。因此,在管道布置过程中应特别注意防泄漏设计。所有接头处都要密封良好,并设置检测装置以监测泄漏情况。一旦发现异常情况能够及时报警处理,防止事态扩大。

  三、电缆与管道的综合布置策略

  1、分层布置

  在电子洁净车间内,电缆与管道往往需要共存。为了避免相互干扰和便于后期维护检修,可以采取分层布置的方式。通常将电缆置于较高位置(如吊顶内或架空桥架上),而管道则位于下方(如地面或墙面上)。这样既避免了电缆与管道的交叉干扰,又有利于各自的维护和检修工作。

  2、统一规划

  在设计初期就应对电缆、管道以及其他设施进行整体考虑和统一规划。绘制详细的平面图和立体图以展示各项设施的布局和位置关系。通过科学合理的规划确保各项设施之间互不冲突且满足生产需求。

  3、预留空间

  在布置电缆和管道时还需预留足够的空间以供未来扩展和维护使用。这包括预留额外的电缆长度、增加管道分支的接口以及设置检修通道等。这些预留空间可以确保在车间未来升级或改造时能够顺利进行而无需重新布置电缆和管道。

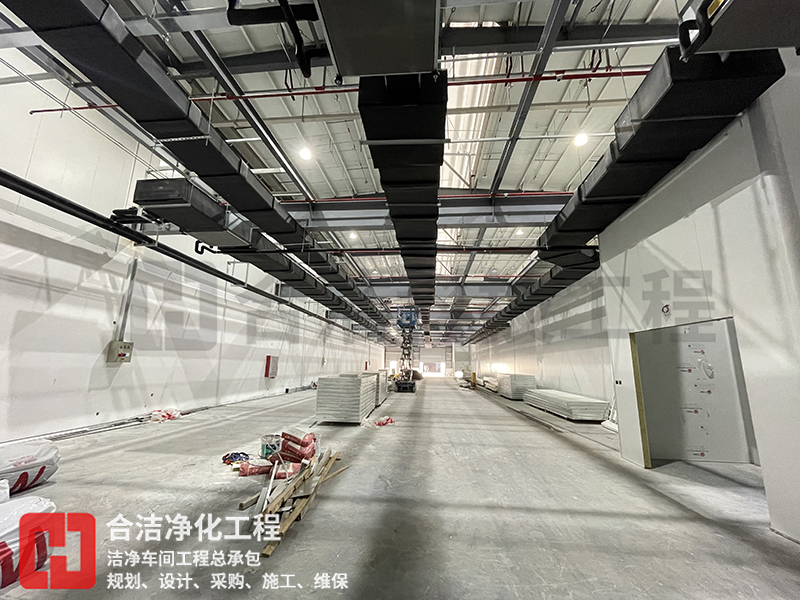

电子洁净车间装修


  四、施工注意事项

  1、严格遵守规范

  在施工过程中应严格遵守相关标准和规范以确保施工质量和安全。例如遵循《建筑电气工程施工质量验收规范》GB 50303等规定对电缆和管道进行检查和验收工作。

  2、加强质量监督

  施工期间要加强质量监督工作,对不符合要求的地方及时指出并整改以确保施工质量和进度。同时还应建立完善的质量管理体系和档案管理制度以便追溯和查证。

  3、环保与节能

  在电缆和管道的布置过程中还应注重环保与节能问题。选择符合环保要求的材料和设备降低能耗和排放;采用高效节能的电气设备和照明系统降低能源消耗;利用可再生能源为车间提供绿色能源支持等。

  综上所述,电子洁净车间装修中的电缆与管道布置是一项复杂而精细的工作。它要求我们在设计、施工和维护等各个环节中都做到科学合理、严谨细致以确保车间的高效、稳定运行和产品的优质产出。
