10万级电子无尘净化车间空间如何布局

2024-09-13
共有1563家企业看过

  10万级电子无尘净化车间的空间布局是确保车间内空气洁净度、生产效率及产品质量的关键环节。以下是合洁科技电子洁净工程公司基于行业实践和标准的布局指南:

  一、总体布局原则

  合理分区:根据生产工艺流程和设备需求,将车间划分为不同的功能区域,如办公区、生产区、物料区、设备区、洁净走廊、洁净室等,确保各区域之间相互独立,互不干扰。

  高效流动:设计合理的物流通道和人员流动路线,确保物料和人员能够快速、顺畅地进出各个区域,同时减少交叉污染的风险。

  洁净度控制:根据洁净度要求的不同,将车间划分为不同级别的洁净区域,如ISO 5、ISO 6、ISO 7和ISO 8等级,并采取相应的措施确保各区域的洁净度达标。

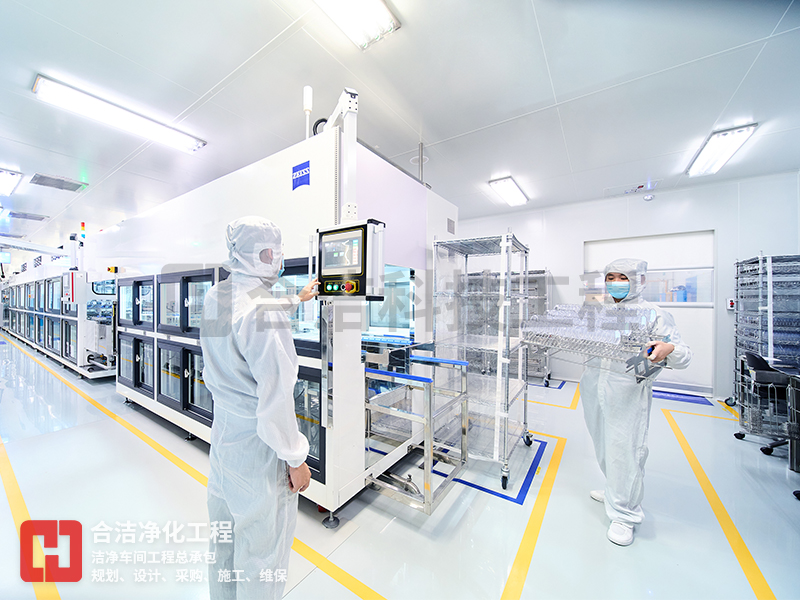

10万级电子无尘净化车间


  二、具体布局方案

  1、洁净室布局

  位置选择:洁净室应位于车间的核心区域,远离污染源和尘埃较多的区域。

  入口设置:洁净室入口处应设置洁净衣更衣室、风淋室或气闸室,以去除人员身上的尘埃和微生物。

  内部布局:洁净室内应合理规划生产设备的布局,确保设备之间的间距足够,便于操作和维护。同时,应避免设备产生振动和磁场对生产过程的干扰。

  2、物料区布局

  物料准备区:设置专门的物料准备区,用于物料的暂存、检查和预处理,以减少物料带入洁净室的污染风险。

  物料传递通道:设计物料传递通道和传递手段,如传递窗、气闸传递箱等,确保物料在传递过程中不会受到污染。

  3、设备区布局

  设备安置:将生产设备安置在洁净度要求较高的区域,并采取密封措施,以防止粉尘和颗粒物的污染。同时,确保设备的运行和维护不会对洁净度产生影响。

  设备区与工作区分离:设备区应与工作区保持一定的距离,以减少设备振动、噪音等对生产过程的干扰。

  4、通道与走廊布局

  洁净走廊:设置洁净走廊作为人员进出洁净室的通道,确保人员进入洁净室前经过必要的洁净处理。

  物流通道:设计合理的物流通道,确保物料能够顺畅地进出各个区域,同时避免与人员通道交叉。

  5、气流与过滤系统布局

  气流方向:根据生产工艺要求确定气流的流动方向,通常采用单向、双向或环流气流方式。

  送风口与回风口:合理设置送风口和回风口,确保整个空间内的气流均匀分布。送风口应位于洁净度要求较高的区域上方,回风口则位于洁净度要求较低的区域下方。

  高效过滤器:配备高效过滤器,过滤空气中的微尘和微生物,确保无尘车间的洁净度达到十万级标准。

  三、其他注意事项

  1、温湿度控制:根据工艺要求,控制车间内的温度和湿度在适宜的范围内,以提供舒适的工作环境并保证产品质量。

  2、压差控制:确保相同洁净度等级的洁净车间之间的压差保持一致,不同洁净等级的相邻车间之间保持一定的压差差异,以防止洁净空气泄漏或外部污染物进入。

  3、定期清洁与消毒:定期对车间内部进行清洁和消毒处理,保持车间的洁净度和卫生状况。

  综上所述,10万级电子无尘净化车间的空间布局需要综合考虑多个方面因素,包括洁净度要求、生产工艺流程、设备布局、气流与过滤系统设计等。通过科学合理的布局设计,可以确保车间达到严格的洁净标准和生产需求。
