千级电子洁净厂房设计规范

2024-09-12
共有849家企业看过

  在电子工业中,尤其是印制电路板(PCB)的生产过程中,洁净厂房的设计规范至关重要。它不仅直接关系到产品的质量和生产效率,还影响到生产环境的稳定性和工作人员的健康。千级电子洁净厂房,作为电子工业洁净厂房的一种重要类型,其设计规范涵盖了多个方面,包括环境控制、材料选择、通风设计、照明与噪音控制、安全与卫生等。今天就随合洁科技电子洁净工程公司一起来了解下其中的设计规范吧!

  一、环境控制

  千级电子洁净厂房的首要任务是确保生产环境的洁净度。根据国家标准,千级洁净室要求每立方米空气中的微粒数量控制在1000个以内。为实现这一目标,厂房内必须安装高效的空气净化系统,该系统通常包括初效、中效和高效过滤器,以层层过滤空气中的尘埃和微粒。此外,车间内应定期进行空气洁净度检测,以确保长期维持这一标准。

  除了空气洁净度,车间内的温度和湿度也需要严格控制。一般来说,千级洁净厂房的温度应控制在24±2℃,相对湿度为55±5%。恒温恒湿系统的安装可以确保生产环境的稳定性,避免因温度和湿度的波动对产品质量造成影响。同时,根据不同生产阶段的需求,还需对温湿度进行精确调节。

  二、材料选择

  在千级电子洁净厂房中,所有材料的选择都需遵循不产尘、不积尘、易清洁的原则。地面材料常选用环氧自流平地面或PVC地板,这些材料耐磨、防滑、易清洁,且能有效防止灰尘和细菌的滋生。墙面和天花板则常采用彩钢板、不锈钢板或铝合金扣板等材料,这些材料不仅平整光滑,无裂缝、无缝隙,还能有效避免积尘和污染。

  此外,车间内的设备和工具也应选用符合洁净要求的材料,以减少对空气质量的污染。同时,工作人员需穿着防静电服装和鞋袜,以减少静电对电路板等敏感电子元件的影响。

  三、通风设计

  通风系统是千级电子洁净厂房的重要组成部分。送风系统需提供足够的新鲜空气,以满足厂房内的通风需求,并确保送风过程中空气的洁净度。回风系统则负责将厂房内的空气回收并循环利用,以减少能源的浪费。在回风系统设计时,应注意避免回风口与污染源相邻,以防止交叉污染。

  排风系统则负责将厂房内的废气、有害气体和热量排出,以维持厂房内的空气质量和温湿度稳定。排风口的位置和数量应合理布置,以保证排风的均匀性和高效性。同时,对于含有毒性、爆炸危险性物质的排气管路,应保持相对于路由区域一定的负压值,以防止有害气体泄漏。

  四、照明与噪音控制

  千级电子洁净厂房内应采用柔和、均匀的照明设备,如LED灯等。照明系统应满足车间内照度均匀、无眩光、无阴影等要求,并根据生产需求调整光照强度。良好的照明条件不仅有助于提高工作效率,还能确保产品质量的一致性。

  噪音控制也是千级电子洁净厂房设计中的重要一环。根据国家标准,单向流和混合流洁净室的噪声级(空态)不应大于65dB(A),非单向流洁净室则不应大于60dB(A)。为实现这一目标,车间应采取隔音措施,如使用隔音材料、合理布局设备等,以降低噪音对工作人员的影响。

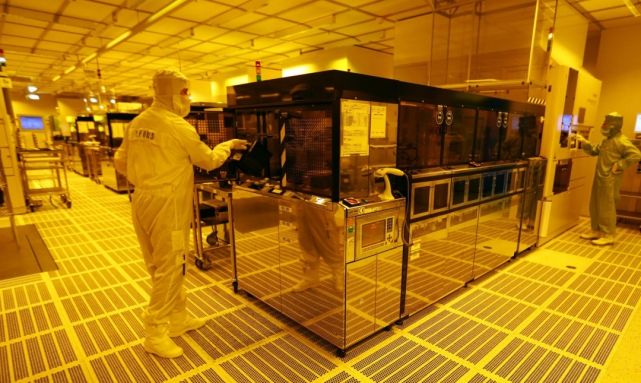

千级电子洁净厂房


  五、安全与卫生

  安全是千级电子洁净厂房设计的首要原则。车间内应设置紧急出口、灭火设备等安全设施,以应对突发情况。同时,应制定详细的安全生产规章制度,并定期对工作人员进行安全培训,提高其安全意识和应急处理能力。

  卫生方面,车间应定期进行清洁和消毒,保持良好的卫生条件。设备和工具也应定期清洁和消毒,以减少对空气质量的污染。此外,应严格限制人员进出车间,进入车间的人员应穿戴专门的洁净服、洁净鞋等,物品进入车间前应进行清洁和消毒处理。

  六、节能与环保

  在千级电子洁净厂房的设计过程中,应充分考虑节能和环保要求。通过优化送风、回风和排风系统的参数配置,提高通风效率,降低能耗。同时,应选用节能型设备和材料,减少能源消耗和环境污染。此外,还应建立完善的废物处理系统,对生产过程中产生的废物进行分类处理和回收利用。

  综上所述,千级电子洁净厂房的设计规范是一个综合性的系统工程,涉及多个方面的考虑和措施。只有严格按照这些规范进行设计、建设和运行管理,才能确保生产环境的洁净度、稳定性和产品质量的高标准。
