如何设计一个高效的半导体净化车间?

2024-06-29
共有362家企业看过

  设计一个高效的半导体净化车间是一个复杂而关键的过程,需要综合考虑多个因素。以下是一个清晰、分点表示和归纳的设计步骤,同时参考了文章中的相关数字和信息,具体随合洁科技电子净化工程公司一起来了解下吧!

  一、明确设计目标和需求

  1、洁净度要求:根据半导体产品的生产工艺要求,明确车间洁净度等级,如百级、千级、万级等。

  2、温湿度控制:根据半导体产品对温湿度的敏感程度,设定合适的温湿度控制范围,如温度22±0.5℃,湿度45±3%RH。

  3、气流组织:确保车间内气流均匀、稳定,避免涡流和死角,以控制尘埃粒子和微生物的悬浮和扩散。

  二、平面布局设计

  1、模块化设计:采用模块化设计,有利于快速建设和搬迁,同时方便后期维护和升级。

  2、功能区域划分:根据生产流程和工艺要求,划分出不同的功能区域,如生产区、设备区、物流区、辅助区等。

  3、物流通道:合理规划物流通道,确保物流顺畅,减少交叉污染的风险。

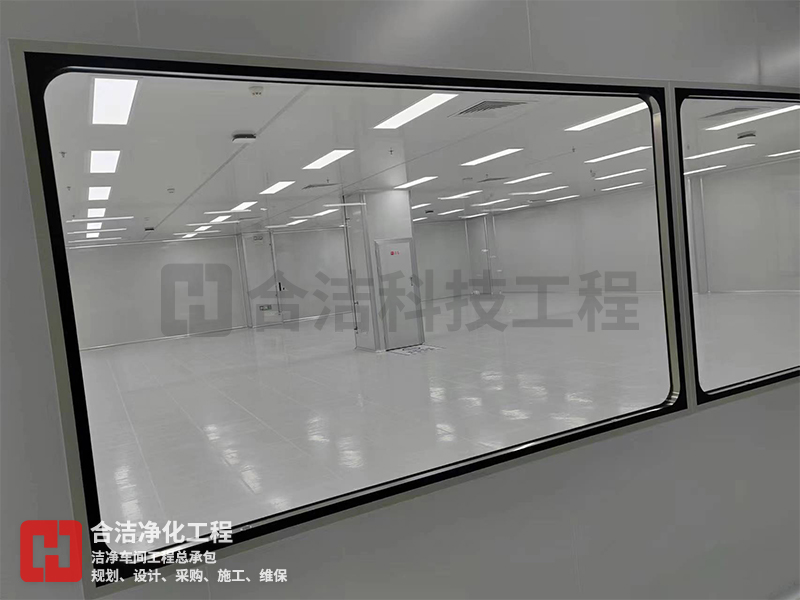

半导体净化车间


  三、建造工艺和材料选择

  1、地基处理:确保地基平整、坚实,符合建筑规范要求。

  2、钢构架施工:采用高强度、耐腐蚀的钢构架,确保车间结构的稳定性和安全性。

  3、墙面与地面材料:选择不易积尘、易于清洁且具备抗菌防霉功能的材料,如不锈钢、环氧树脂等。

  4、门窗安装:选用密封性能好的门窗,防止外界尘埃和微生物的侵入。

  四、空气净化系统设计

  1、高效过滤器:配置初效、中效和高效过滤器,持续去除空气中的尘埃和微生物。

  2、气流组织:通过合理的送风口和回风口布局,确保室内气流均匀、稳定。

  3、洁净管道系统:设计合理的洁净管道系统,用于输送洁净空气和工艺气体。

  五、温湿度控制系统

  先进的空调系统:采用先进的空调系统,确保车间内的温湿度控制在最佳范围内。

  实时监测和调控:实现对温湿度的实时监测和调控,以保障产品的质量。

  六、静电控制和气体流量控制

  1、静电控制:采用防静电材料和措施,如铺设防静电地板、穿戴防静电工作服等,确保车间的静电控制在安全范围内。

  2、气体流量控制:采用高品质的气体过滤设备和气流控制系统,实现对空气中微粒和有害气体的有效过滤和控制。

  七、照明设计和安全防护

  1、照明设计:提供足够的亮度,满足作业视力的要求,同时考虑节能环保的要求。

  2、安全防护:设置完善的安全防护设施,包括防火系统、接地系统等,降低生产过程中的安全隐患。

  八、人员配置和培训计划

  1、人员配置:包括管理人员、技术人员、维修人员和清洁人员等,确保车间正常运行。

  2、培训计划:定期组织员工进行消防安全、静电防护、清洁操作等方面的培训,提高员工的操作技能和安全意识。

  九、质量管理和监控系统

  1、质量管理体系:建立完善的质量管理体系,明确车间的洁净度等级和产品质量标准。

  2、监控系统:配备先进的监控系统,实时监测室内空气洁净度、温湿度等关键参数,并配备自动记录和报警功能。

  通过以上九个方面的设计和实施,可以确保半导体净化车间的高效运行,满足半导体产品的生产需求。
