如何看懂复杂的电气施工图?

Mon Jul 08 15:44:01 CST 2019
共有7901家企业看过
       在给某建筑做建筑电气工程前,需要单独先做一份电气施工图出来,然后包工头才会根据这份电气施工图再安排人手去施工。如果是外行人看电气施工图的话几乎是看不懂的,图纸内包含有各种术语和符合,没有经过系统学习的人除了能看懂一些汉字之外就什么都不知道了,但如果这个项目是业主自己的或很重要的话,业主最好还是会看电气施工图为好,但如此复杂的图纸怎样才能看懂呢?下面合景机电教大家如何看懂建筑电气图纸。

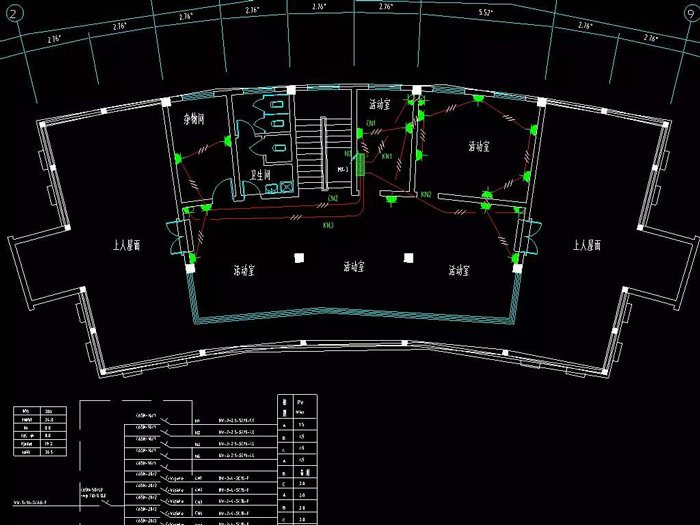

如何看懂复杂的电气施工图

       怎么看懂电气施工图

       1.熟悉电气图例符号,弄清图例、符号所代表的内容。常用的电气工程图例及文字符号可参见国家颁布的《电气图形符号标准》。

       2.针对一套电气施工图,一般应先按以下顺序阅读,然后再对某部分内容进行重点识读:

       ①看标题栏及图纸目录了解工程名称、项目内容、设计日期及图纸内容、数量等;

       ②看设计说明了解工程概况、设计依据等,了解图纸中未能表达清楚的各有关事项;

       ③看设备材料表了解工程中所需使用的设备、材料的型号、规格和数量;

       ④看系统图了解系统基本组成,主要电气设备、元件之间的连接关系以及它们的规格、型号、参数等,掌握该系统的组成概况;

       ⑤看平面布置图如照明平面图、防雷接地平面图等。了解电气设备的规格、型号、数量及线路的起始点、敷设部位、敷设方式和导线根数等;

       ⑥看控制原理图了解系统中电气设备的电气自动控制原理,以指导设备安装调试工作;

       ⑦看安装接线图了解电气设备的布置与接线;

       ⑧看安装大样图了解电气设备的具体安装方法、安装部件的具体尺寸等。

       3.抓住电气施工图要点进行识读

       在识图时,应抓住以下要点进行识读,如:

       ①在明确负荷等级的基础上,了解供电电源的来源、引入方式及路数;

       ②了解电源的进户方式是由室外低压架空引入还是电缆直埋引入;

       ③明确各配电回路的相序、路径、管线敷设部位、敷设方式以及导线的型号和根数;

       ④明确电气设备、器件的平面安装位置。

       4.结合土建施工图进行阅读

       电气施工与土建施工结合得非常紧密,施工中常常涉及各工种之间的配合问题。电气施工平面图只反映了电气设备的平面布置情况,结合土建施工图的阅读还可以了解电气设备的立体布设情况。

       5.熟悉施工顺序,便于阅读电气施工图

       如识读配电系统图、照明与插座平面图时,就应首先了解室内配线的施工顺序。

       ①根据电气施工图确定设备安装位置、导线敷设方式、敷设路径及导线穿墙或楼板的位置;

       ②结合土建施工进行各种预埋件、线管、接线盒、保护管的预埋;

       ③装设绝缘支持物、线夹等,敷设导线;

       ④安装灯具、开关、插座及电气设备;

       ⑤进行导线绝缘测试、检查及通电试验;

       ⑥工程验收。

       6.识读时,施工图中各图纸应协调配合阅读

       对于具体工程来说,为说明配电关系时需要有配电系统图;为说明电气设备、器件的具体安装位置时需要有平面布置图;为说明设备工作原理时需要有控制原理图;为表示元件连接关系时需要有安装接线图;为说明设备、材料的特性、参数时需要有设备材料表等。这些图纸各自的用途不同,但相互之间是有联系并协调一致的。在识读时应根据需要,将各图纸结合起来识读,以达到对整个工程或分部项目全面了解的目的。

       下面我们再来了解一下常用文字及图形符号以及常用电线、电缆、母线识读和电气设备及导线标注。

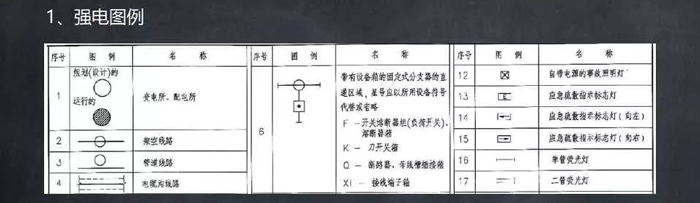

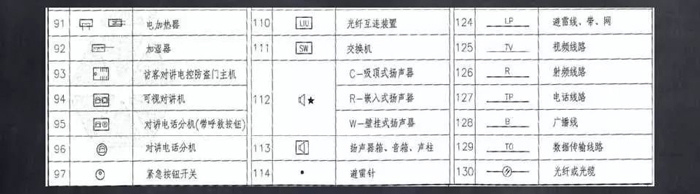

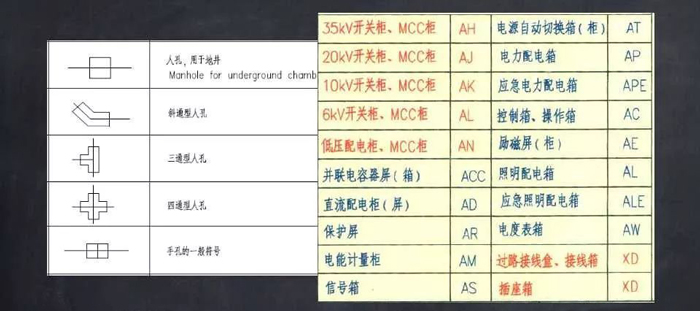

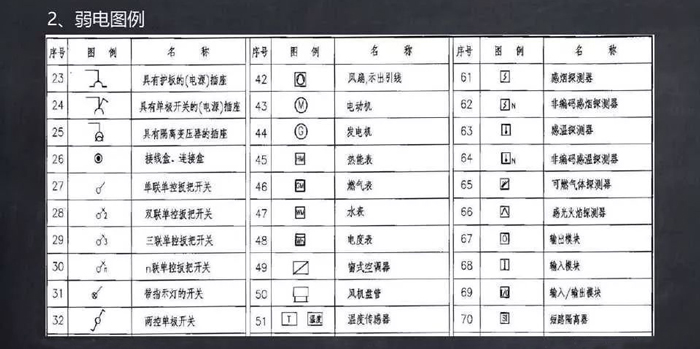

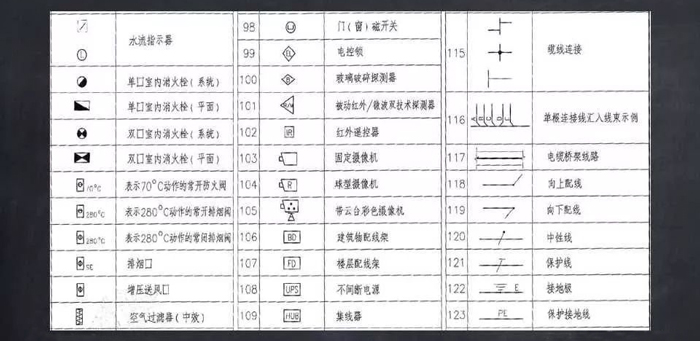

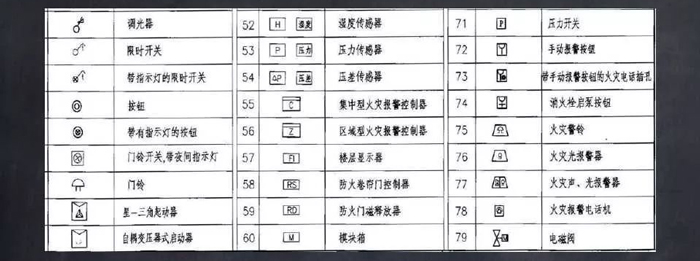

下是常用文字及图形符号

常用文字及图形符号常用文字及图形符号

常用文字及图形符号

常用文字及图形符号

常用文字及图形符号

常用文字及图形符号

常用文字及图形符号

常用文字及图形符号

常用文字及图形符号

常用文字及图形符号

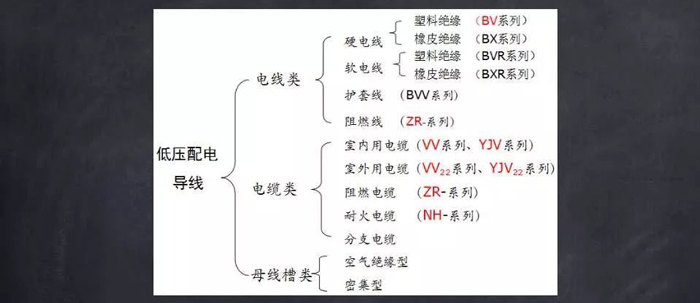

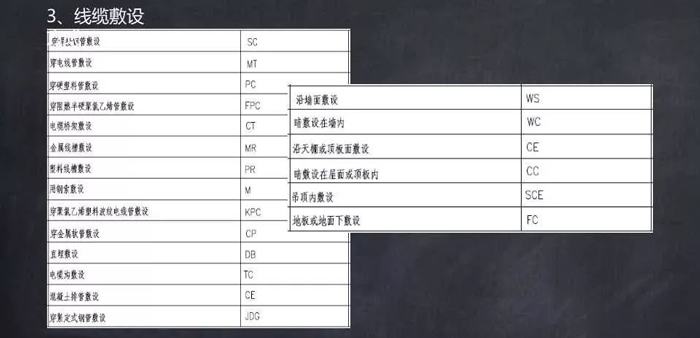

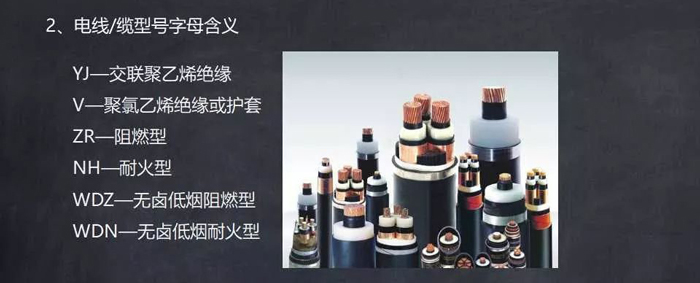

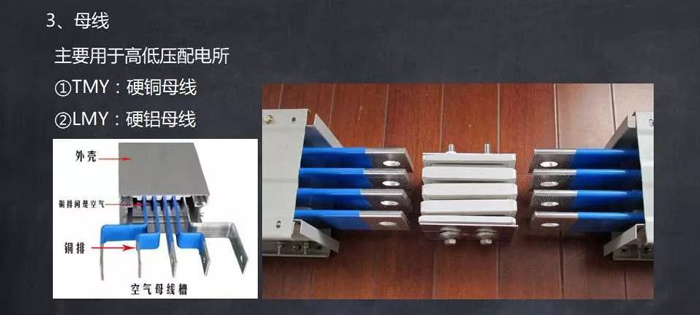

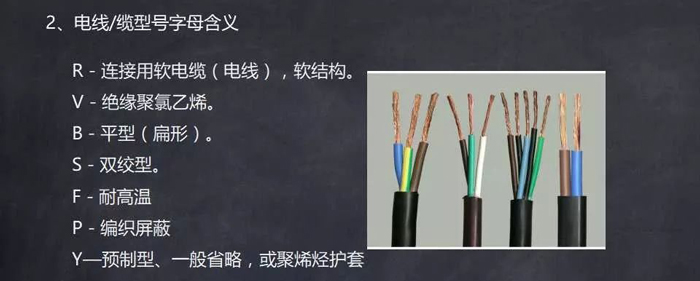

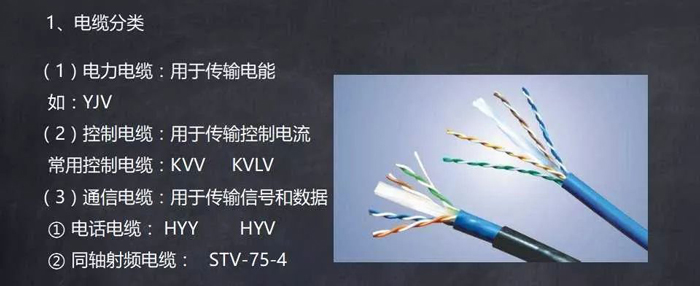

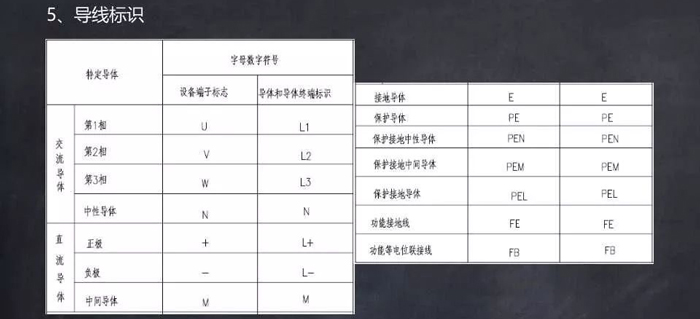

以下是常用电线、电缆、母线识读

常用电线、电缆、母线识读

常用电线、电缆、母线识读

常用电线、电缆、母线识读

常用电线、电缆、母线识读

常用电线、电缆、母线识读

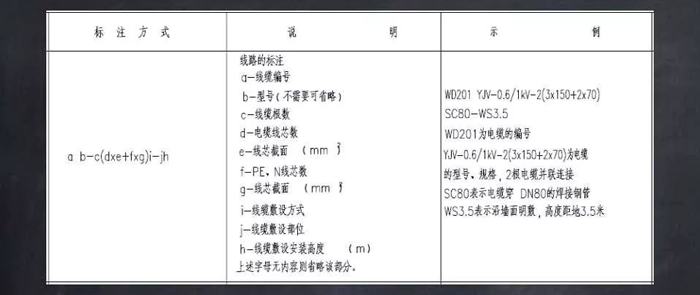

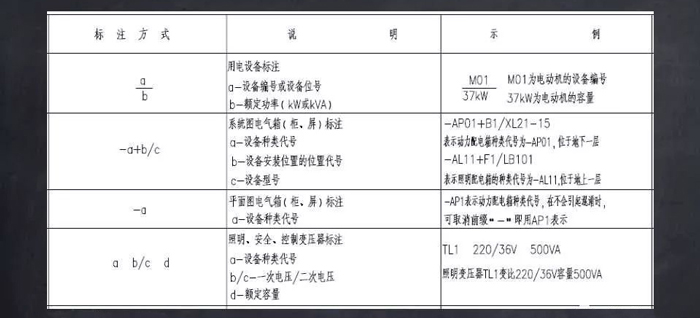

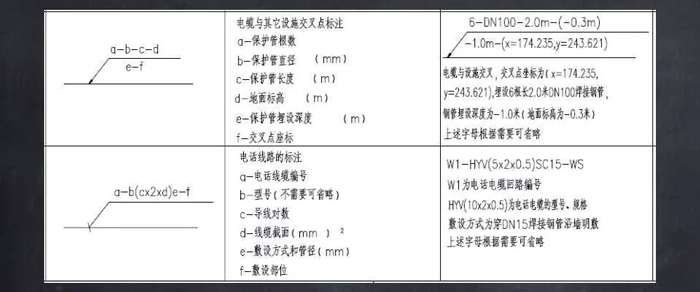

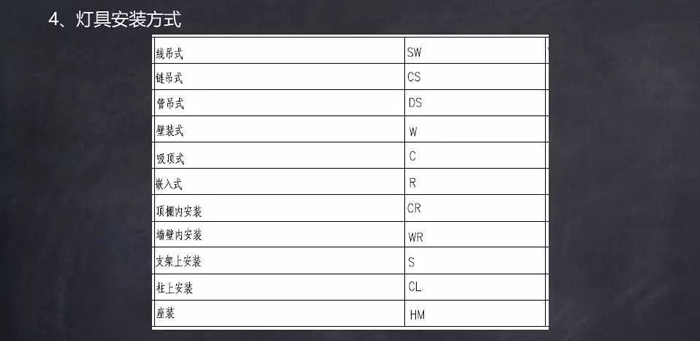

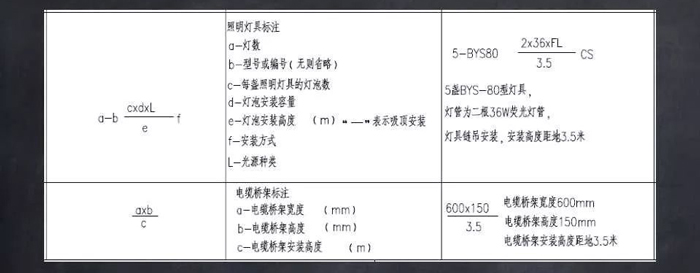

以下是电气设备及导线标注

电气设备及导线标注

电气设备及导线标注

电气设备及导线标注

电气设备及导线标注


       以上内容就是小编要教大家的内容,看完之后知道怎样看电气施工图了吗?
