电子厂净化车间设计施工方案

Mon May 08 15:30:20 CST 2023
共有5736家企业看过

  大部分的电子厂房都是净化车间,不过电子产品种类不一样,车间的洁净度要求也是不一样的,同时,设计装修方案也是不一样的。今天合洁科技电子净化工程就为大家介绍下一般电子净化车间设计施工方案。

  电子车间之所以有着无尘的要求,是因为电子产品的生产通常对于生产环境中的污染物比较敏感,像空气中的尘埃粒子,哪怕体积很微小,掉落到电子产品上也可能形成电阻,导致电子产品发生短路现象,甚至使得产品报废。这样的不良影响是很影响企业的效益的,所以就需要给电子产品的生产打造无尘的生产环境,提供产品的良品率,提高企业效率。

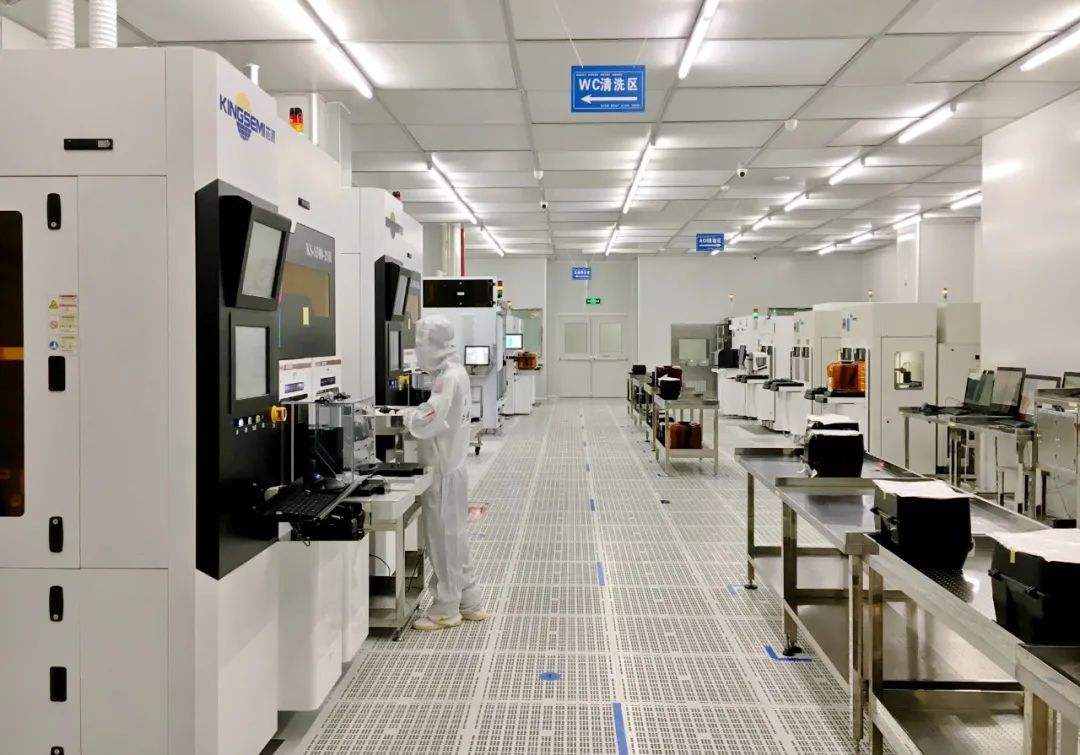

电子净化车间的图片


  无尘并不是绝对意义上的无尘,说的环境中的尘粒数量很少,无尘又分多种程度,可以用级别来表示,比方说十万级、万级、千级、百级、十级等。这里的数值越小,代表车间内的含尘量越少,所以洁净度越高。电子净化车间设计方案是要根据车间的具体情况去设计的,就拿洁净度来说吧,如果洁净度的等级比较低,如十万级、万级、千级等级别的车间,一般采用的无尘设计方案是净化空调机组+高效过滤器的模式来对车间进行净化除尘,通过对进入车间内的空气进行层层过滤,最终送入车间的含尘量少的比较洁净的空气。

  假如电子车间的洁净度等级比较高,比方说百级及以上的车间,一般会采用另外一种设计方案,即在车间的吊顶满布FFU+地面铺设高架地板的方式来实现车间内的无尘要求,这种净化模式形成的是垂直流的气流,空气一直在车间内上下循环净化,使得空气的净化程度会更高一些。这两种模式是目前较为常用的无尘设计方案,当然根据具体的情况还会有其他的设计方案,这里就不介绍了。

  电子净化车间的设计装修是一件较为专业且复杂的工作,需要由专业的净化工程装修公司来进行。
