光电显示净化车间设计装修方案

2023-03-23
共有2606家企业看过

  光电显示净化车间是一种比较常见的电子车间,这种车间的洁净度等级一般设置为万级,部分车间为千级,而且需要恒温恒湿设计。今天合洁科技电子净化工程给大家介绍下光电显示净化车间设计方案吧!

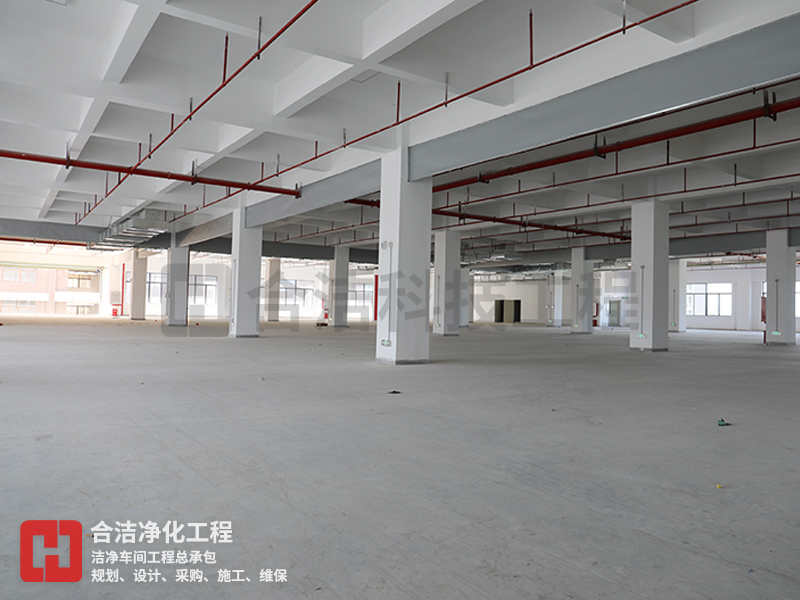

光电显示净化车间的图片


  一、光电显示净化车间一些主要参数如下:

  1、温度湿度标准。溫度范围为23±2℃,空气湿度为55±5%。

  2、排风量大。一般电子车间的工作人员比较多,所以在取排风量的值的时候,需要在以下3个数据中取较大的那个值:非单边流清洁洁净室生产车间总送排风量的10-30%;赔偿房间内排风系统和维持房间内正压力值所需的空气清新量;确保房间内每个人每小时的空气清新量≥40m3/h。

  3、送风量大。这种车间需要考虑洁净等级和湿热均衡,所以需要很大的送排风量,比方说300平米的生产车间,吊顶高度为2.5米的,如果洁净度等级为万级,送排风量就必须300×2.5×50=37500M3/h的送排风量(换风,是≥50次/h)。

  4、压差:主生产车间相较于邻近车间要大于等于5pa。

  5、噪音:要小于等于65dB(A)。

  6、光照:大于等于300LX。

  二、光电显示净化车间人流通道设置如下:

  1、工作人员清洁。

  2、无尘车间人流通道需设不锈钢风淋室。

  3、不锈钢风淋室设置一般是按照30人一台来设定。假如无尘车间工作人员超出5人时,不锈钢风淋室一侧应设单边旁通阀门。

  4、不锈钢风淋室的进出门一般都是电子互锁门。

  5、洁净室等级为5级或高于5级的竖直单边流净化室,宜设气闸室。

  三、光电显示净化车间货运物流通道设置如下:

  光电显示净化车间的应为车间设备和物料通行设置单独的物流通道上,通道上一般会安装传递窗,对进入净化车间的物品或设备进行传输,同时利用紫外灯进行消毒杀菌。避免交叉污染。

  四、负压差

  1、不同洁净度等级的净化车间之间的压差应大于5Pa;

  2、洁净室和非洁净室之间的压差应超过5Pa;

  3、洁净室和非洁净室之间的压差应超过10Pa。

  五、清洁基本原理

  气旋→初效清洁→增湿段→加温段→表冷段→中效过滤器清洁→离心风机排风→管路→高效率清洁出风口→吹进屋子→带去浮尘病菌等颗粒物→送风百叶窗帘→初效清洁

  五、光电显示净化车间使用的材料

  1、净化车间墙、顶板一般多选用50mm厚的夹心彩钢板材料,其特性为美观大方、刚度强。角与角之间应采用弧形联接,这样不易藏灰尘,易于清洁。

  2、净化车间地面材料:电子净化车间一般会选用防静电环氧树脂自流坪或是PVC地板。

  3、送回风管道一般用热镀冷轧钢板做成,并且在管道外面贴保温效果好、具有阻燃效果的氨酯发泡塑料板材。

  4、高效过滤器一般使用不锈钢板架构,既美观又易于清理,冲孔网板用喷漆铝合金板,不锈蚀不粘尘,宜清理。

  5、净化车间的门窗一般选用金属门窗,坚固耐用、气密性好。

  因篇幅问题,仅供参考,希望对您有所帮助,具体详细方案可访问我们合洁科技电子净化工程的网站进一步了解,我们会为您持续讲解洁净工程施工流程,介绍洁净工程各项要求以及解读各类电子洁净车间标准。
