电子洁净车间设计建造有哪些工艺流程

　　电子行业的生产需要处在一个有一定洁净度要求的环境中，因此必须要建造符合国家标准的净化车间，我们在设计建造的时候是必须要有一个规范的工艺流程的，今天合洁科技电子净化工程就为大家讲解下电子洁净车间设计建造有哪些工艺流程吧!

　　1.电子洁净车间工艺流程图概述

　　把各个生产单元按照一定的目的要求，有机地组合在一起，形成一个完整的生产工艺过程，并用图形描绘出来，即是工艺流程图。

　　制品工艺图中，属于工艺流程图性质的图样有若干种，它们都用来表达工艺生产流程。由于它们的要求各不相同，所以在内容、重点和深度方面也不一致，但这些图样之间是有密切联系的。工艺流程图一般有如下几种：

　　(1)全厂总工艺流程图或物料平衡图

　　总工艺流程图是在制品工业净化车间设计中，为总说明部分提供的全厂流程图样。对综合性制品工业净化车间则称全厂物料平衡图，图上各车间(工段)用细实线画成长方框来示意;流程线只画出主要物料，用粗实线表示，流程方向用箭头画在流程线上;图上还注明了车间名称，各车间原料、半成品和成品的名称、平衡数据、来源和去向等。

　　(2)物料流程图

　　物料流程图是在全厂总工艺流程图基础上，分别表达各车间内部工艺物料流程的图样。在流程上标注出各物料的组分、流量以及设备特性数据等。

　　(3)工艺管道及仪表流程图

　　工艺管道及仪表流程图是以物料流程图为依据、内容较为详细的一种工艺流程图。在管线和设备上画出配置的某些阀门、管件、自控仪表等的有关符号。

　　2.电子洁净车间工艺流程草图

　　工艺流程草图亦称方案流程图、流程示意图、流程简图，是用来表达整个工厂或车间生产流程的图样。它是设计开始时供工艺方案讨论常用的流程图，亦是工艺流程图设计的依据。

　　当生产方法确定以后，就可以开始设计绘制流程草图。因为它只是为将要进行的物料衡算和部分设备计算和能量衡算服务的，并不编入设计文件中，所以绘制时无须在绘图技术上多花费时间，而要把主要精力用于工艺技术问题上。在绘制流程草图时尚未进行定量计算，因而它只是定性地标出由原料转化成产品的变化，流向顺序以及生产中采用的各种制品单元及设备。合洁科技电子净化工程可提供电子洁净厂房、净化车间的咨询、规划、设计、施工、安装改造等配套服务。

　　生产工艺流程草图一般由物料流程、图例和设备一览表等三个部分组成。

　　(1)物料流程

　　①设备示意图：图中的设备只画出大致轮廓和示意结构，甚至可以画一个方框代替。设备的相对位置高低也不要求准确，备用设备在流程草图中一般省略不画。但设备一般都要编号，并在图纸空白处按编号顺序集中列出设备名称，对于设备较多的，可以另外编制设备一览表。

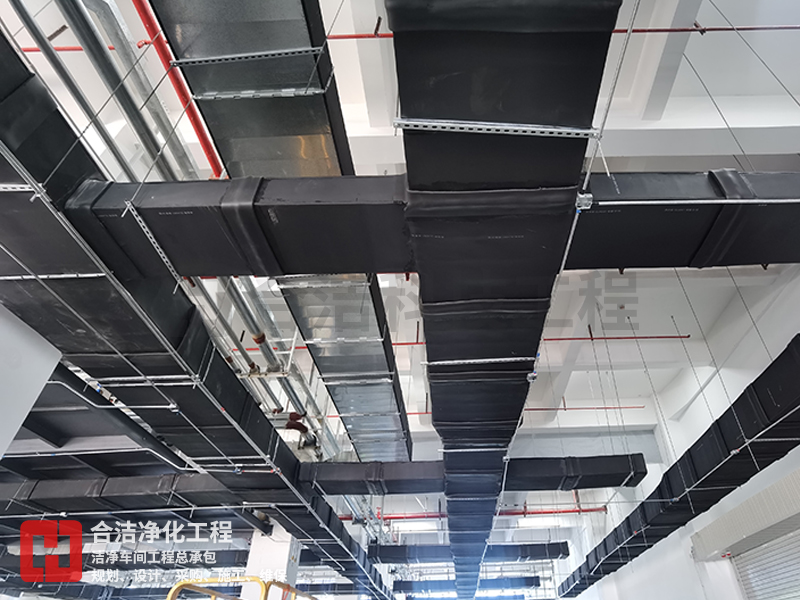

　　②流程管线及流向箭头：流程草图中应画出全部物料管线和一部分动力管线(如水、蒸汽、压缩空气和真空等)。物料管线用粗实线画出，动力管线用中粗实线画出，在管线上用箭头表示物料的流向。

　　③文字注解

　　a)在流程图的下方或图纸的其他空白处列出各设备的编号和名称。

　　b)在管线的上方或右方用文字注明物料的名称。

　　c)在流程线的起始和终了处注明物料的名称来源及去向。

　　(2)图例

　　图例中只须标出管线图例，阀门、仪表等无须标出。

　　(3)设备一览表

　　设备一览表也只包括序号、位号、设备名称和备注，有时可省略设备一览表和图框。工艺流程草图是一种示意性的从左至右的展开图。

　　3.电子洁净车间工艺管道及仪表流程图

　　工艺管道及仪表流程图又称施工流程图或带控制点的工艺流程图，与之配套的有辅助管道及仪表流程图、公用系统管道及仪表流程图。它是由施工人员和自控人员合作进行绘制的，在初步设计和施工图设计中都要提供这种图样，只是深度不同。

　　工艺管道及仪表流程图是在工艺流程草图和物料流程图的基础上绘制的，它是设备布置和管道布置设计的依据，并可供施工、安装、生产操作时参考。

　　因篇幅问题，仅供参考，希望对您有所帮助，具体详细方案可访问我们合洁科技电子净化工程的网站进一步了解，我们会为您持续讲解洁净工程施工流程，介绍洁净工程各项要求以及解读各类电子洁净车间标准。
