电子洁净厂房空调系统如何进行隔振设计

　　电子洁净厂房通风空调系统中，各类运转设备如风机、水泵、冷水机组等，会由于转动部件的质量中心偏离轴中心而产生振动，该振动又传给支撑结构(基础或楼板)或管道，引起后者振动。振动一方面直接向外辐射噪声，另一方面以弹性波的形式通过与之相连的结构向外传播，并在传播的过程中向外辐射噪声。这些振动将影响人的身体健康，影响产品质量，有时还会破坏支承结构。因此，电子洁净厂房通风空调系统中的一些运转设备，应采取隔振措施。

　　减弱空调装置振动的办法是在设备基础处安装与基础隔开的弹性构件，如弹簧、橡胶、软木等，以减轻通过基础传出的振动力，称之为积极隔振法，空调装置的隔振都属积极隔振;属于工艺自身隔振的装置，如精密仪器、仪表等，防止外界振动对装置带来影响而采取措施，被称作消极隔振法。

　　一、隔振材料及隔振装置

　　隔振材料的品种很多，有软木、橡胶、玻璃纤维板、毛毡板、金属弹簧和空气弹簧等。在电子洁净厂房空调工程中，较为常用的隔振材料是橡胶及金属弹簧，或两者合成的隔振装置。以下为空调工程中常用的隔振装置。

　　(1)弹簧隔振器

　　弹簧隔振器是由单个或数个相同尺寸的弹簧加铸铁或塑料护罩构成。由于弹簧隔振器结构简单，加工容易，固有频率低，静态压缩量大，承载能力大，性能稳定、可靠，安装方便，隔振效果好，使用寿命长，具有良好的耐油性、耐老化性和耐高低温性能，因此应用广泛。但它的阻尼比小，容易传递高频振动，并在运转启动时转速通过共振频率会产生共振，水平方向的稳定性较差，价格较贵。如果将弹簧隔振器与橡胶组合起来使用，减振效果会更好。

　　(2)橡胶隔振装置

　　橡胶是一种常用的隔振材料，弹性好、阻尼比大、成形简单、造型和压制方便，可多层叠合使用，能降低固有频率且价格低廉。但橡胶不耐低温和高温，易老化，使用年限较短，这些缺点也限制了它的应用范围。做隔振用的橡胶主要是采用经硫化处理的耐油丁腈橡胶制成，主要有橡胶隔振垫和橡胶隔振器两种，分别属于压缩型和剪切型橡胶隔振装置。

　　(3)弹簧与橡胶组合隔振器

　　当采用橡胶隔振装置满足不了隔振要求，采用弹簧隔振器阻尼又不足时，可采用弹簧与橡胶组合隔振器。这类隔振器有并联、串联及复合形等形式。

　　(4)悬吊隔振器

　　悬吊隔振器又称隔振吊架，主要用于悬吊安装的设备、装置和管道的隔振，以减少设备、装置和管道传递给悬吊支承结构(如楼板)的振动。其形式有弹簧悬吊隔振器和橡胶悬吊隔振器两种。悬吊隔振器结构简单，刚度低，隔振效果好，安装比较方便。合洁科技电子净化工程可提供电子洁净厂房的咨询、规划、设计、施工、安装改造等配套服务。

　　(5)软接头

　　为了消除或减少冷(热)水机组、水泵、风机和空调设备通过所连接水管或风管向外传递的振动，通常在这些设备的冷热流体进出口与管道的连接处设置软接头来过渡，使设备与管道的刚性连接变为柔性连接。

　　软接头又称为隔振软管，常用的有橡胶挠性接管(俗称橡胶软接头)和不锈钢波纹管两种。橡胶软接头具有弹性好，位移量大，吸振能力强等特点，但受水温和水压的限制，且易老化;不锈钢波纹管能耐高温、高压，耐腐蚀，经久耐用，但价格较高。

　　二、电子洁净厂房空调系统的隔振设计

　　电子洁净厂房空调系统的隔振设计应包括设备隔振和管道隔振。设备隔振包括冷水机组、空调机组、水泵、风机(包括落地式和吊装式风机)以及其他可能产生较大振动设备的隔振;管道隔振主要是防止设备的振动通过管道进行传递。

　　一般来说，空调系统隔振的基本原则主要有以下几点：

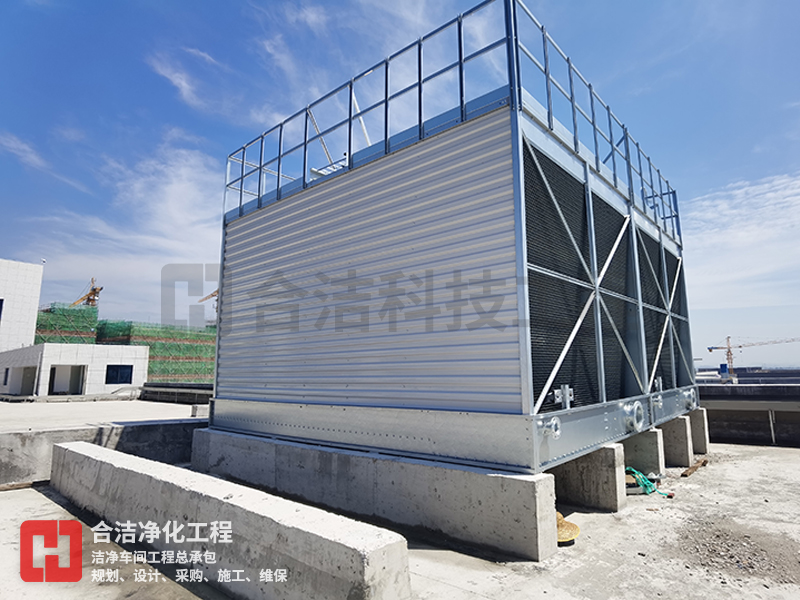

　　①须对所有的空调、制冷设备做有效的隔振处理。隔振台座通常采用钢筋混凝土预制件或型钢架，可采用平板和“T”形两种，其尺寸应满足设备安装(包括地脚螺栓长度)的要求。当设备重心较低时，宜采用平板型;当设备重心较高时，宜采用“T”形。尽可能增加隔振台座的重量，一般以2~5倍的机器重量为宜。对于地震区，应有防止隔振台座水平位移的措施。

　　②冷水机组等重量较大(数吨以上)的设备，可以不设隔振台座，设备直接设于隔振器上。每个设备所配的减振器设置数量宜为4个，较多不应超过6个，且每个减振器的受力及变形应均匀一致。空调机组可直接采用橡胶隔振垫隔振。

　　③隔振要求高的设备(如风机)吊装时，应采用金属弹簧或金属弹簧橡胶复合型隔振吊钩;隔振要求较小的设备(如风机盘管等)吊装时，若有必要，可采用橡胶隔振吊钩。冷热源机房的上层为噪声和振动要求标准较高的房间时，机房内水管宜采用橡胶隔振吊钩吊装。

　　④一般管道隔振是通过设备与管道之间的软连接实现的，软管可以起到温度、压力和安装的补偿作用。通风机出风口或回风口与管道之间的连接一般可采用人造革材料或帆布材料制作的软接头;清水泵的进出水管上可设置各种橡胶软管;而对于管内高温、高压和氟利昂介质的冷冻机、水泵和空压机等则采用不锈钢的全金属波纹软管，都可以起到较好的隔振效果。软接双向配置软管的降噪效果比单向的要好;管道的固定方式对降噪影响很大。
