PCB无尘车间设计建造的特点

Thu Feb 09 13:51:45 CST 2023
共有3171家企业看过

  PCB行业生产需要处在一个洁净环境中,因此PCB的生产车间必须要建无尘车间,那么PCB无尘车间的设计建造有什么特点的呢?今天就随合洁科技电子净化工程一起来了解下吧!

  PCB无尘车间设计的特点:

  1、PCB无尘车间有能效的节约能源降低成本;2、减少洁净无尘车间人员接触传染的机会;3、降低洁净无尘净化车间交叉的风险;4、提高产品的质量竞争能力;5、工作生产环境适合;6、改进劳动条件提高人员防护;7、符合国际标准化组织GMP规范;8、有能效提高工作效率提高产量;9、有利于环境事业提高,提高企业品牌;10、具有良好的可扩展性;11、可以节省厂房空间,安装维护方便;12、使用寿命长,投资少能效高。

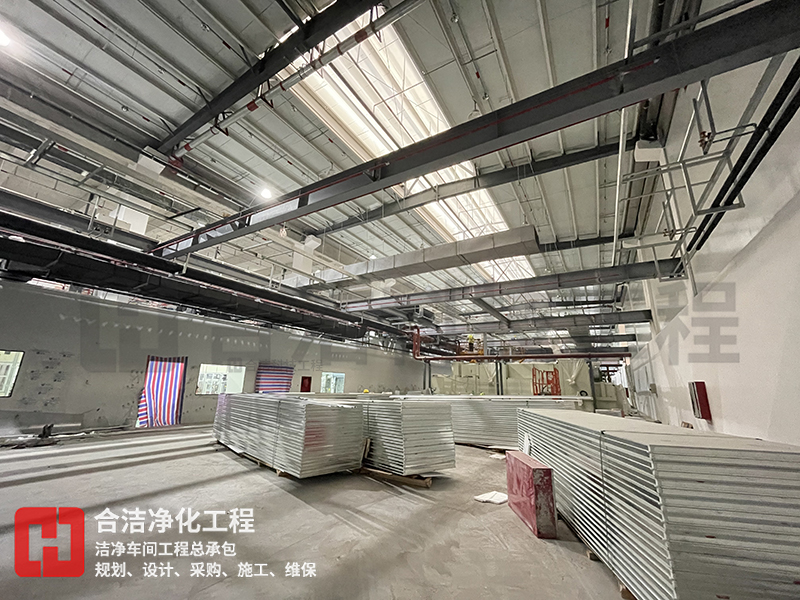

PCB无尘车间


  通过PCB无尘车间设计建造出来,更需要结合考虑实际问题,包括不同区域的实际应用要求。另外,在设计装修过程中须考虑无尘车间本身的应用要求,各种装饰材料的选择首先要考虑无尘车间的使用要求。特殊材料的选择和装修,可以有能效避免各种后续问题的产生,为PCB无尘车间无尘车间的后期使用提供更多的好处。

  因篇幅问题,仅供参考,希望对您有所帮助,具体详细方案可访问我们合洁科技电子净化工程的网站进一步了解,我们会为您持续讲解洁净工程施工流程,介绍洁净工程各项要求以及解读各类电子洁净车间标准。
