电子工业洁净厂房设计要点及技术方案

Mon Jul 18 14:53:39 CST 2022
共有3183家企业看过

  随着科技的发展,各行各业都在迅猛发展,特别是电子行业更新换代快,原来的电子工业洁净厂房的建筑平面和空间设计很多时候已经不适合现代的发展,必须进行改造,才能更好的降本。今天就随合洁电子净化工程公司一起来了解下吧!

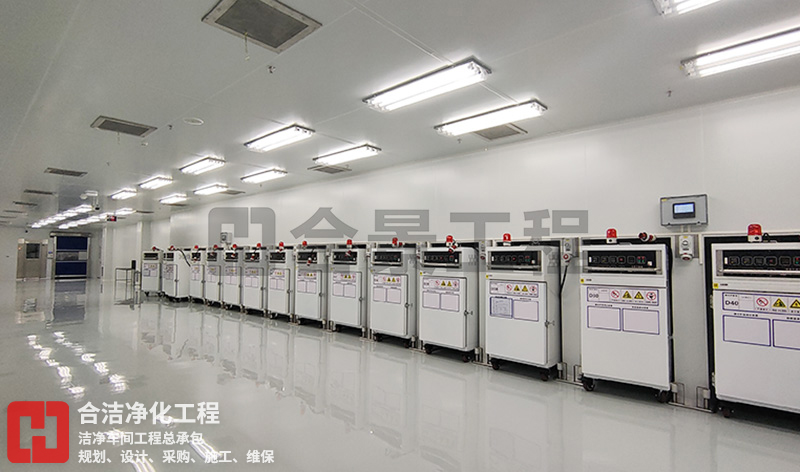

电子工业洁净厂房的图片

  一、电子工业洁净厂房设计的指导思想:

  在电子工业洁净厂房设计中,做到技术先进、经济适用、安全可靠、节约资源、降低能耗、 确保质量、符合劳动卫生和环境保护要求,满足防火及疏散的要求,并根据实际情况为生产发展及工艺改进的需要预留条件,主要归纳为下面几点:

  1、满足工艺改造和扩大规模的需要,实现在建筑面积不增加、 建筑高度不改变的情况下, 进行生产工艺和生产设备的调整。

  2、厂房的主体结构宜采用大空间、大跨度的柱网以便适应产品生产工艺调整,生产规模的扩大或产品的升级换代等需要。

  3、厂房内不应采用内墙承重体系,避免因承重内墙的固定不变,妨碍生产工艺或设备的调整。

  4、安全出口应合理分散布置,并应设有明显的疏散标志,以利于人员的安全疏散。

  5、应加强消防技术措施,完善各种危险出现的探测、报警及扑救设施。

  二、电子工业洁净厂房技术方案

  1、主要建筑空间应设有技术夹层、技术夹道及相应辅助用房。

  2、主体结构形式、构造、材质均应符合安全、可靠、耐火的要求。

  3、消防措施设计有室内外消防栓、自动喷水灭火系统、灭火器、火灾报警系统。关键设备自带火灾报警系统和灭火装置,以及回风气流中设有灵敏度严于0.01%obs/m的高灵敏度早期火灾报警探测系统、应急照明及疏散指示等。

  4、主要生产车间或人员密集车间应布置于场地平缓、视线开阔、消防通道便捷、易于消防扑救的场所。

 三、电子工业洁净厂房具有以下主要特点:

  1、在电子产品如电子材料、半导体器件、集成电路、液晶显示器件等生产过程中,需要使用易燃易爆的气体、化学品等,它们对洁净厂房构成潜在的火灾威胁。

  2、一些电子工业洁净厂房的面积大、体积大,并且常常是平面布置、空间布置曲折,增加了疏散路线上的障碍,可能延长安全疏散的时间。

  3、洁净厂房内电子产品生产过程需要应用各种类型的精密、贵重的设备、仪器,建设投资巨大,一旦失火.将造成极大的损失。鉴于电子工业洁净厂房相比普通工业厂房有较为突出的特点,国家建设部专门针对此类建筑制定专用规范,即《电子工业洁净厂房设计规范》。

  四、防火及疏散

  随着电子工业技术的发展,如今电子产品生产工艺的连续性或生产过程的自动化传输设备的需要,电子洁净厂房确实不能按防火分区要求进行分隔。

  我国建设了一批大规模集成电路芯片生产用洁净厂房、TFT--LCD生产用洁净厂房,它们的洁净室面积和防火分区均大大超过现行国家标准《洁净厂房设计规范》 、《建筑设计防火规范》 规定的面积。

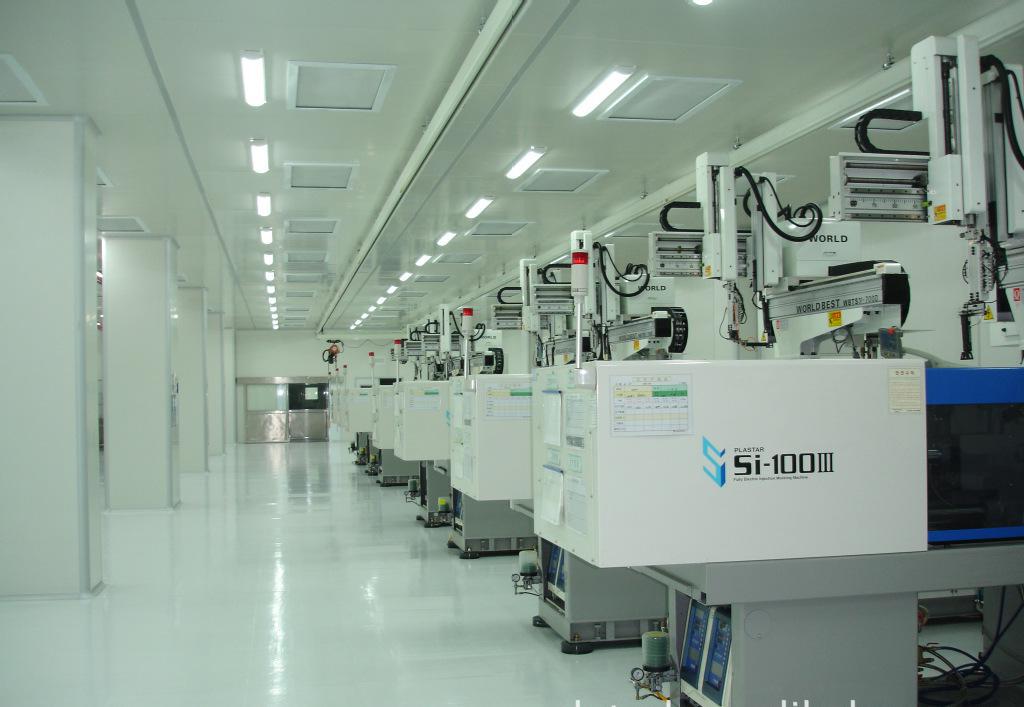

合洁电子净化工程的图片

  以上就是本篇文章全部讲解,想必您读到这里,一定对电子工业洁净厂房设计要点及技术方案有了一定的认识。如您想了解更多关于电子洁净车间改造建设,欢迎您持续关注我们合洁电子厂房净化工程的网站,我们会为您持续讲解洁净工程施工流程,介绍洁净工程各项要求以及解读各类电子洁净车间标准。
