分析变频器电解电容损坏的原因及分享更换电解电容的注意事项

2020-01-14

       电解电容器在变频器电路中主要起主电路整流环节中的滤波作用及主电路中吸收反馈电能作用和控制电路中直流电源的滤波作用,如果变频器的电解电容损坏了的话,这些作用也都形同虚设般了。接下来合景机电重点给大家分析变频器电解电容损坏的原因以及分享更换电解电容的注意事项,感兴趣的可以了解一下。

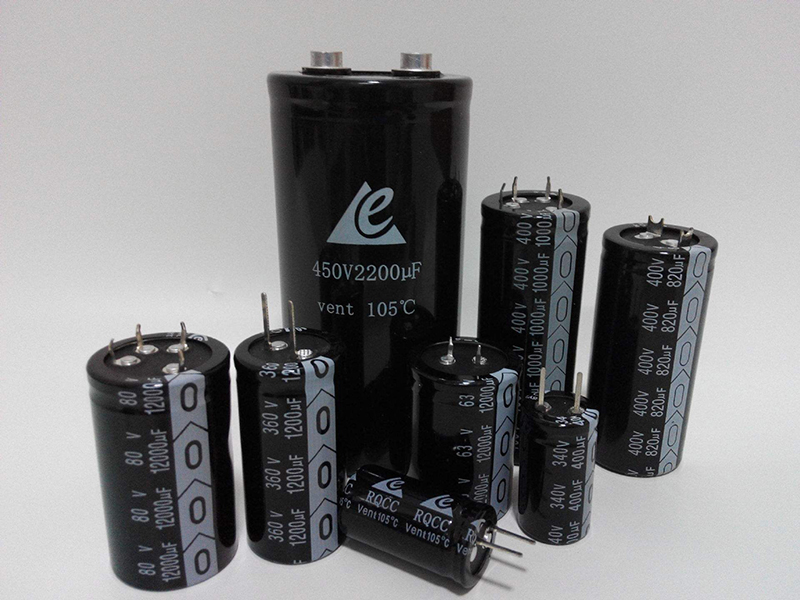

变频器电解电容

       造成电解电容损坏原因有以下几点:

       (1) 元器件本身质量不好(漏电流大、损耗大、耐压不足、含有氯离子等杂质、结构不好、寿命短)。

       (2) 滤波前的整流桥损坏,有交流电直接进入了电容。

       (3) 分压电阻损坏,分压不均造成某电容首先击穿,随后发生相关其他电容也击穿。

       (4) 电容安装不良,如外包绝缘损坏,外壳连到了不应有的电位上,电气连接处和焊接处不良,造成接触不良发热而损坏。

       (5) 散热环境不好,使电容温升太高,时间久了自然损坏。

       在更换电解电容时要有以下几点的注意事项:

       (1) 更换滤波电解电容器最好选择与原来相同的型号,在一时不能获得相同的型号时,必须注意以下几点:耐压、漏电流、容量、外形尺寸、极性、安装方式应相同,并选用能承受较大纹波电流,长寿命的品种。

       (2) 更换电解电容过程中注意电气连接(螺打联接和焊接)牢固可靠,正、负极不得接错,固定用卡箍要能牢固固定,并不得损坏电容器外绝缘包皮,分压电阻照原样接好,并测量一下电阻值,应使分压均匀。

       (3) 已放置一年以上的电解电容器,应测量漏电流值,不得太大,装上前先行加直流电老化,直流电先加低一些,当漏电流减小时,再升高电压,最后在额定电压时,检测其漏电流值不得超过标准值。

       (4) 因电容器的尺寸不合适,而在替换的电容器只能装在其他位置时,必须注意从逆变模块到电容的母线不能比原来的母线长,两根+、-母线包围的面积必须尽量小,最好用双绞线方式。这是因为电容连接母线延长或+、-母线包围面积大会造成母线电感增加,引起功率模块上的脉冲过电压上升,从而造成损坏功率模块或过电压吸收器件损坏。在不得已的情况下,另将高频高压的浪涌吸收电容器用短线加装到逆变模块上,帮助吸收母线的过电压,弥补因电容器连接母线延长带来的危害。

       关于分析变频器电解电容损坏的原因及分享更换电解电容的注意事项就讲解到这里了,大家若想了解更多关于电气知识的话,可关注合景机电。
