总结高压配电柜安装规范

Fri Sep 03 11:38:40 CST 2021

共有11921家企业看过

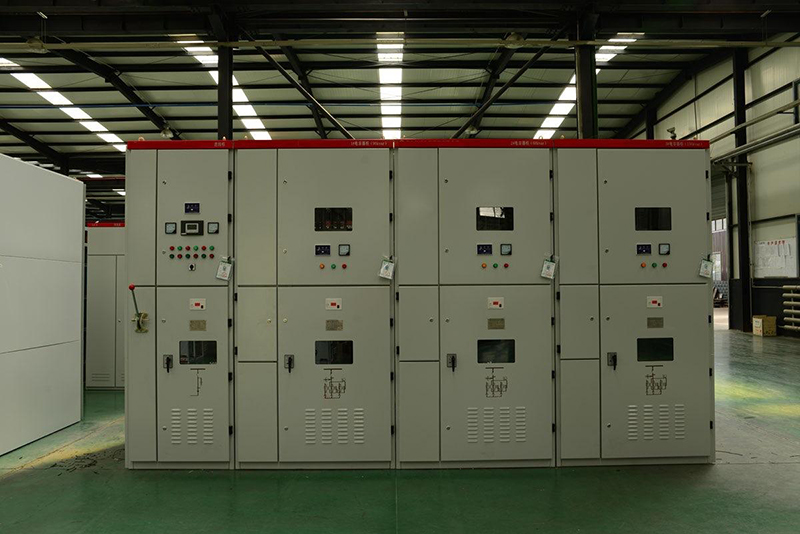

高压配电柜主要由柜体和断路器二大部分组成，其柜体又由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成；在电力系统当中，高压配电柜主要起通断、控制或保护等作用。可以说，很多重工企业的配电以及电能转换都离不开高压配电柜，因此重工企业的工厂在建设阶段肯定会安装高压配电柜以便后期的生产和制造，在此，合景机电给大家总结了高压配电柜安装规范，感兴趣的可以了解一下。

高压配电柜安装规范

高压配电柜安装规范如下：

1、各配电房的门窗须严密且房内需干净整洁。

2、配电盘安装稳固。盘内设备与各构件间连接牢固。

3、盘、柜的接地应牢固良好，装有电器的可开启的盘、柜门，应以软导线与接地的金属构架可靠地连接。

4、端子箱安装应牢固，封闭良好，安装位置应便于检查，成列安装时，应排列整齐。

5、配电盘内布线要横平竖直，螺丝不能有松动，线头接触良好。

6、盘内各元件固定可靠无松动，触头无氧化，无毛刺。

7、二次回路的连接件均应采用铜质制品。结线的具体要求：

（1）电气回路的连接(螺栓连接、插接、焊接等)应牢固可靠。

（2）电缆芯线和所配导线的端部均应标明其回路编号；编号应正确，字迹清晰且不易脱色。

（3）配线整齐、清晰、美观；导线绝缘良好，无损伤。

（4）盘、柜内的导线不应有接头。

（5）每个端子板的每侧接线一般为一根，不得超过两根。

8、400伏及以下的二次回路的带电体之间或带电体与接地间，其电气间隙不应小于4mm。漏电距离不应小于6mm。

9、使用于连接可动部位(门上电器、控制台板等)的导线尚应符合下列要求：

（1）应采用多股软导线，敷设时应有适当余度。

（2）线束应有加强绝缘层(如外套塑料管等)。

（3）与电器连接时，端部应绞紧，不得松散，断股。

（4）在可动部位两端，应用卡子固定。

10、引进盘、柜内的控制电缆及其芯线应符合下列要求：

（1）引进盘、柜的电缆应排列整齐，避免交叉，并应固定牢固，不使所接的端子板受到机械应力。

（2）铠装电缆的钢带不应进入盘、柜内；铠装钢带切断处的端部应扎紧；

（3）用于晶体管保护、控制等逻辑回路的控制电缆，当采用屏蔽电缆时，其屏蔽层应予接地；如不采用屏蔽电缆时，则基备用芯线应有一根接地；

（4）橡胶绝缘芯线应外套绝缘管保护；

（5）盘、柜内的电缆芯线，应接垂直或水平有规律地配置，不得任意歪斜交叉连接；备用芯应留有适当余度。

11、在绝缘导线可能遭到油类污蚀的地方，应采用耐油的绝缘导线，或采取防油措施。

12、配电装置的安全技术要求：

（1）两路及以上电源供电时，各路电源主进与联络开关之间应装设联锁装置(受供电部门调度者除外)。

（2）10千伏室内成套设备的隔离开关和相应的断路器之间应装有联锁装置。

（3）配电装置的相色排列应符合列规定：

① 同一配电装置内各回路相色排列应尽量一致。

② 硬母线应涂色，其色别为：a相黄色、b相绿色、c相红色、零线黑色。

③ 软母线应标明相别。

④ 配电装置间隔内的导线应留有悬挂临时接地线的位置，此处不应涂相色漆。

13、端子板的安装应符合下列要求：

（1）端子板应无损坏，固定牢靠，绝缘良好。

（2）端子板应便于更换且接线方便。

（3）回路电压超过400伏者，端子板应有足够的绝缘并涂以红色标志。

关于高压配电柜安装规范就分享总结到这里了。介于大家都是来了解高压配电柜安装规范的，可能大家会有配电安装需求，若是有此需求的话可联系合景机电。
