磁悬浮中央空调节能分析评估

Tue Aug 31 14:26:12 CST 2021

共有7407家企业看过

1、项目概述

本项目为中央空调节能改造项目，因原来中央空调耗电量大，能效比低，现在拟进行机房主机改造，降低运行费用，争取取得较好的经济效益。

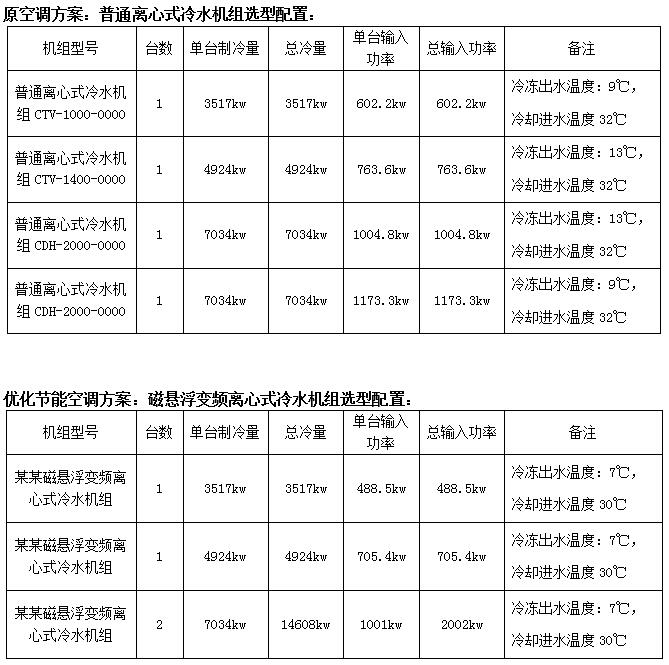

2、空调配置情况

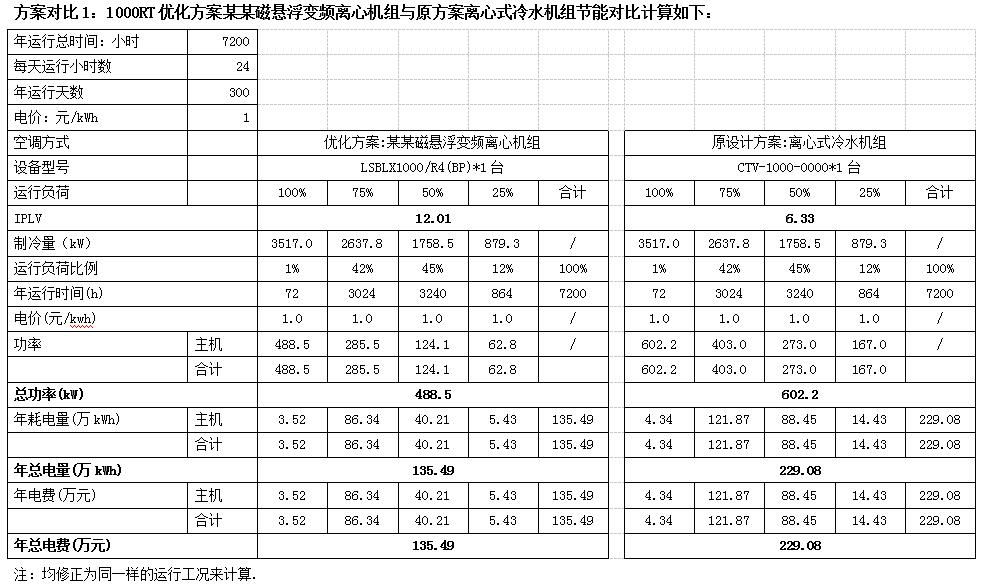

3、方案节能计算

计算说明1

（1）由于本次方案优化仅对主机进行了替换，因此，只对主机的运行费用进行比

（2）计算制冷时间按300天计算，每天运行时间24小时，根据实际运行情况预估。

（3）计算依据

COP（coefficient of performance)名义工况性能系数:在规定工况下，机组以同一单位表示的制冷量除以总输入电功率得出的比值。

IPLV（integrated part load value)综合部分负荷性能系数:是用一个单一数值表示空气调节用冷水机组的部分负荷效率指标，它基于下表规定的IPLV工况下机组部分负荷的性能系数值，按照机组在各种负荷下运行时间的加权因素，通过IPLV公式得到的数值(以上定义全部按照最新国标GB/T 18430.2-2008标准)。

IPLV的公式如下：

IPLV=1%×A+42%×B+45%×C+12%×D

其中：

A=机组100%负荷时的效率，冷却水进水温度29.4℃；(COP, kW/kW，下同)

B=机组75%负荷时的效率，冷却水进水温度23.9℃；

C=机组50%负荷时的效率，冷却水进水温度18.3℃；

D=机组25%负荷时的效率，冷却水进水温度18.3℃；

备注1：部分负荷百分数计算基准是名义制冷量

备注2：部分负荷性能系数IPLV代表了平均的单台机组的运行工况

4、维护费用分析

磁悬浮变频离心机因采用磁悬浮轴承系统，完全抛弃了常规机组油润滑系统。机组上除了主制冷剂回路和电机喷液管路以外，省略了油分，油管路，油过滤器和相关阀，大大减少了故障点。

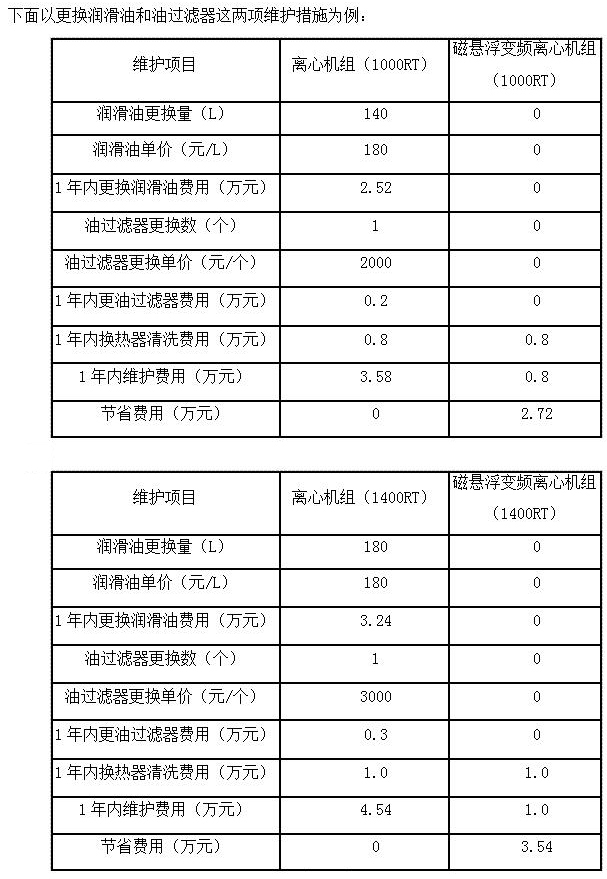

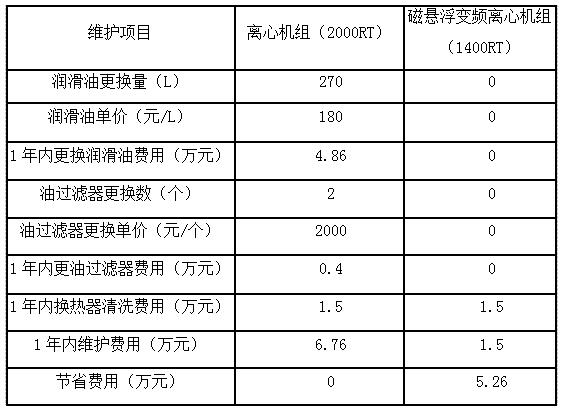

由于省略了润滑系统，所有和油系统相关维护措施和费用均可省略，以下为冷水机组部分维护项目列表：

注：实际更换次数，需依机组实况决定。

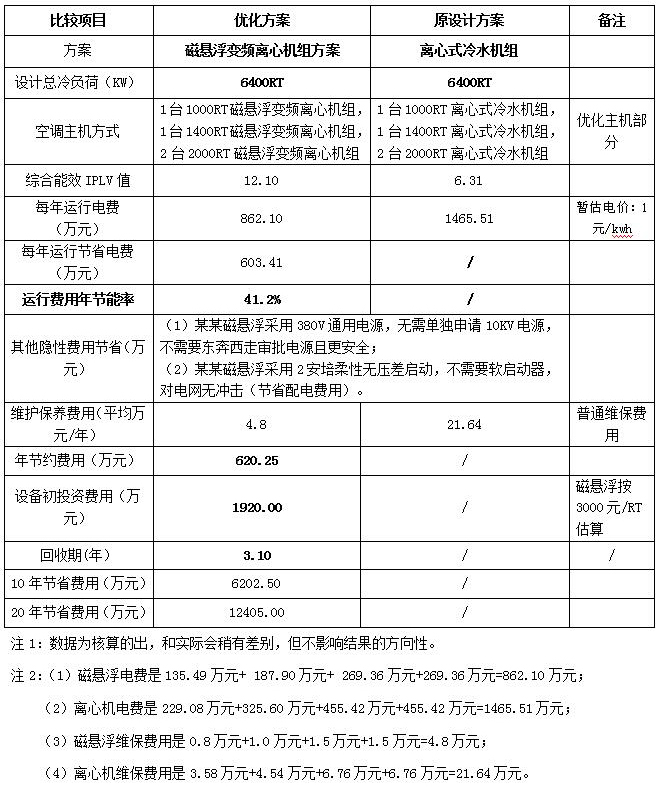

5、投资回收期分析

6、磁悬浮中央空调技术特点

■节能高效低运行费用

（1）磁悬浮压缩机技术

机组采用磁悬浮压缩机技术、直流变频控制技术、无油润滑等先进技术，产品能效比有了很大的提高。机组部分负荷最高能效比达26，综合能效比最高可达13.18。

（2）自由式容量调节

机组采用直流变频技术，压缩机的转速随着负荷的变化，可实现能力在2~100%内无极调节（2），优化机组能耗。

（3）换热效率高

缺列布局保证机组各流路冷媒分配均匀，且每组换热器以合理角度排列，同时配备高性能换热管，有效提升换热效率。

（4）高温出水，适用独立温湿度控制系统

磁悬浮机组不使用任何润滑油，所以不需要回油压差，可以做高温出水（最高到20℃），而普通螺杆机组由于需要建立回油压差，故难以实现高温出水机组。

■稳定可靠维保费用低

（1）航空合金材料

机组压缩机的运动部件采用航空合金材料，领先的航空发动机涡轮设计，其智能多级可靠性控制，可保证机组在任何情况下（包括断电等）都能够自动处理突发问题，运行更安全稳定。

（2）高效无摩擦

使用先进的磁轴承技术，实现机组的无油运行，完全避免常规压缩机轴承的高摩擦损失。润滑油的管理与控制，确保了卓越的能效及可靠、长期的无磨损运行。

（3）抗喘振

压缩机控制模块中提供了压缩机安全运行的控制曲线，通过实时监测压缩机的运行状态，计算判断后对转速进行及时调整，确保压缩机始终运行在安全区域内。

（4）超长寿命

压缩机由航空等级的铝制铸件及高强度的热塑电子外壳制造而成，可以长期高效运行，比普通机组寿命长10年。

■安装简便施工费用低

（1）电网无冲击

启动电流低，单台压缩机仅2A柔性启动电流，无需软启动器，在节省约数十万元变压设备投入成本的同时，对电网无冲击。

（2）380V通用电源

开机时仅需2A的低启动电流，380V通用电源，无需单独申请高电压电源，免去繁琐审批流程，节省安装成本；磁悬浮机组无油路系统，免维护，节省运营成本。

（3）适用于大温差小流量系统

较大温差使得冷却水系统的综合效率提高。从常规的5℃提高温差到7℃或者8℃，将提高冷却水的换热效率，降低冷却水系统的初投资。

■性能卓越高舒适性

（1）控温精确

采用磁悬浮变频压缩机，机组可实现2%~100%负荷连续智能调节，出水温度控制精度±0.1℃，温度波动小，舒适性高。

（2）静音无振动

磁悬浮轴承使得运动部件完全悬浮，压缩机内部完全无摩擦运行，结构震动接近0，运行噪音低，无须昂贵的减震配件。

（3）绿色环保

机组采用环保冷媒R134a，对臭氧层损耗值（ODP）为0，属正压型冷媒，避免了系统混入空气的危险。

综上所述，根据上述参数及对比，磁悬浮变频离心机组与常规空调机组方案在部分负载，特别是30~70%的负载显示出独特的节能效果，非常适合新建厂房，且负载还是不完全投入的阶段使用，犹为出色。
