分享几个新手使用Revit的实用小技巧

Wed Aug 18 17:00:11 CST 2021

共有7205家企业看过

我国建筑行业BIM体系应用最广泛的软件之一——Revit，其强大的功能和明显的优势受到很多人的青睐。在Revit里，我们可以通过制作族，导入族的方式，制作自己需要的各种模型投入应用，其强大的联动功能，平面、立面、剖面、明细表双向关联，修改一个地方，其他地方跟着变动，能避免很多低级错误，大大加快作图速度，节省设计成本。

本文针对新手使用Revit不太熟练的情况下，介绍几种实用小技巧，使我们在制图时更加方便快捷。

一、临时隐藏工具

在三维视图视角里观察某个部件时，可能会有其他部件挡住让我们的视角，这时就可以使用临时隐藏工具，把阻碍我们观察的部件暂时隐藏。具体操作方法：选中部件—临时隐藏/隔离—隐藏图元，便可实现临时隐藏。

二、高程点工具的运用

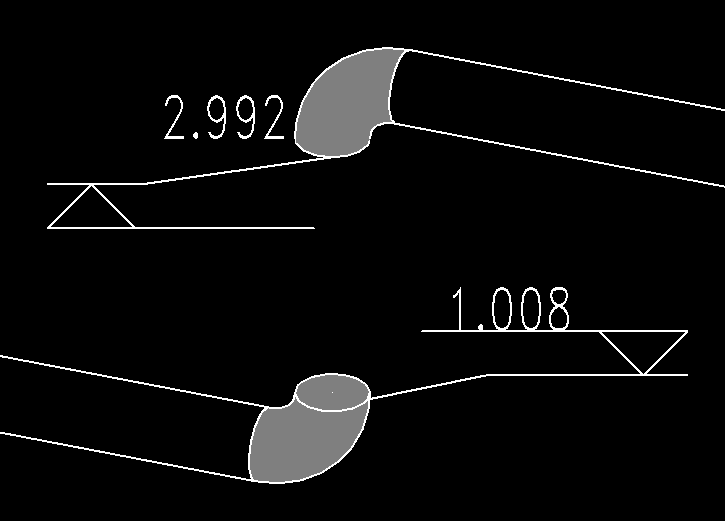

在不知道某些设备或管件连接面的标高时，便可以使用高程点工具测得标高。具体操作方法：选择高程点工具—选择平面—得到标高

三、管道变径对正

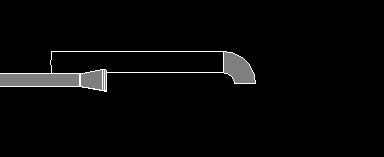

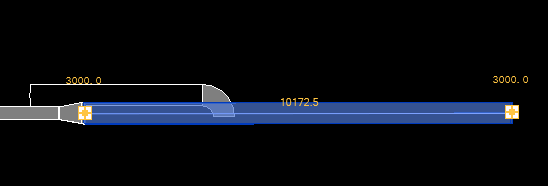

在绘制风管变径时，默认的对齐方式是中心对齐，如果想改为其他对齐方式，可以使用对正工具进行修改对正方式。具体操作方法：选中变径—打开对正编辑器—选择对正方式

四、打印设置

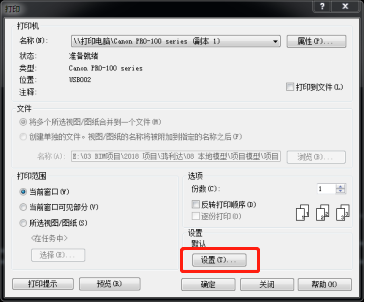

在打印图纸时，删除线的方式有两个选项可选，一个是矢量处理，一个是光栅处理。两个不同选项的区别是当把打印得到的PDF进行放大，放大到400~800时，矢量处理得到的图片里所有的图形线不会变形，而选择光栅处理得到的图片则会出现锯齿变形。具体操作方法：打印—设置—选择矢量处理

五、剖切面设置

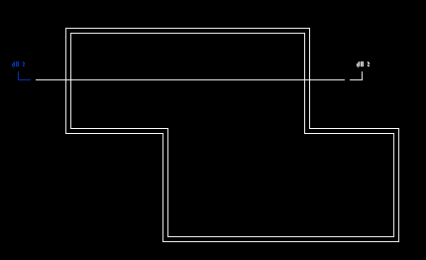

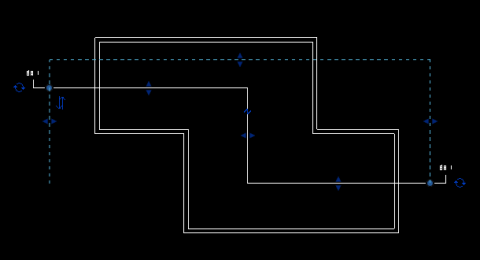

在对模型进行剖切时可能会遇到一些不规则的模型，画条剖切线时，默认是一条直线，可能无法达到我们的要求，这时我们可以画一个多段剖切线来满足需求。具体操作方法：选择剖切面—拆分线段—根据需求更改剖切面

希望以上几个实用小技巧对你使用Revit有所帮助。
