高层建筑低压配电系统安全性探讨
高层建筑低压配电系统安全性探讨
Fri Nov 12 10:02:31 CST 2021
共有6939家企业看过
在社会发展的过程中,人们对于电力的需求也在不断的增加,对于整个电力供应的稳定性和安全性都有着较高的要求,在这样的情况下,就必须要通过设置合理的措施来解决相关的安全问题。电厂的低压供电系统作为电厂的十分重要组成部分,对于整个电力系统的安全性是有着重要的作用,但是整个电力系统在使用的过程中会受到施工技术、接地保护选择和相关的维护管理等的干扰,故在这样的情况下,就需要重视高层建筑电气设计中低压配电系统的安全性。下面根据对高层建筑低压配电系统设计中问题的分析,得出解决问题的措施。
从系统负荷分级设计,主要从以下两个方面入手:
首先是变压器的设计,变压器的位置与数量选择要综合多方面进行考虑,不仅要要考虑到建筑的功能、建筑中负荷分布、负荷容量等因素,而且需要在满足当地供电局的要求的基础上进行专业间的协调。在变压器的容量选择过程中,应该先进行计算,并以得到容量为依据。一般情况下变压器的负荷率在80%左右,供电半径低于200米。以下两种情况需要增加配电所的设置,一是实际需求的供电距离超过200米,二是供电容量大于500千瓦。在条件允许的情况下,在负荷中心附近建设配电所,达到简化配电系统的目的,而且能够增强低压配电系统的安全性与稳定性,同时降低电压在线路中流通过程中的损耗。
其次是电压设计,在高层建筑电气中低压配电系统的设计过程中,应该在满足在设计规范方面的相关规定的基础上,围绕供电负荷等级,有针对性地选择相应的供电措施。通常情况下,低压配电系统,其供电电源的电压往往是380/220V。我们可以调整变比和变压器一次侧分接头来调整输出电压,达到末端设备配电电压的要求。
关于高层建筑低压电源配置安全性的要求,主要有以下几个方面:
对于非消防Ⅰ、Ⅱ级负荷供配电要求,为了确保供电的可靠性,非消防I级负荷应该由双电源进行供电,如此可保证一个电源出现故障,仍可正常供电,不会引起断电事故的发生。而对于特别重要的负荷,应配置双重电源和备用电源。对于非消防Ⅱ负荷而言,则可采取双回路进行同时供电,保证充足电量。

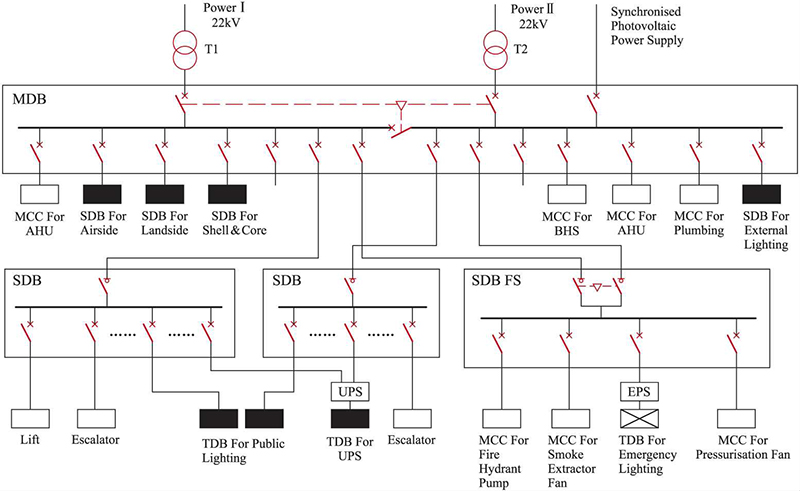

对于干线配置,高层住宅干线配置主要有三种方案:方案一为应用一路电源和一台变压器,把低压单母线分段。需设置应急备用电源,其需要有效满足消防负荷和非消防负荷的使用要求。该种方案在一般性的高层建筑住宅较为适用,超大负荷的住宅不太适用。该方案满足了规范化设计的要求,但应急电源容量较大,投入相对较高。方案二为独立两路电源和两台变压器,分列运行,将低压单母线进行分段,设置应急电源备用。该种方式可有效确保供配电的可靠性,适应高层建筑,尤其是负荷较大的高层建筑。方案三为.应用一路电源和一台变压器,采取低压母线分段,并通过电源线低压侧引出两个回路电源,分别应用到不同的低压分母线段之中。
在对建筑电气进行接地保护的设计时,接地保护系统的设置要根据建筑电气和建筑工程的特点来进行,具体设置方法要参照建筑配电系统中的电气设备使用情况、电气回路中的保护线截面以及接地形式来确定。同时要注意,无论采用哪种接地保护形式都要进行总等电位联结,这样做的目的是防止建筑电路受到外部危险电压的影响和威胁。在高层建筑的电气设计中,较普遍采用的接地保护模式分为三种,即TT、TN、IT。
在电力系统运行的实际情况中,我们可以看出漏电断路器有着十分重要的作用,它的有效运用避免了很多事故的发生。从产生的效果中看出其设备与接零和接地保护都是一样的,对电力系统起到共同的保护作用。也可以说是低压配电系统漏电的第二道保护防线。在高层建筑电气的设计中,漏电保护器的放置是必不可少的。针对漏电断路器的使用,其中关于漏电断路器种类的选择也是十分重要的,其中的重中之重就是漏电断路器额定动作电流的范围选择,在进行选取的过程中需要对一些情况作明确的调查和了解。
最后,随着我国社会经济的高速发展,社会对电能的需求越来越高,人们也开始对高层建筑低压配电系统安全性重视起来,对其设计提出了更高的要求,所以,设计者不仅要对接地保护设计进行重视,还要严格遵守相关设计标准,保证系统可靠性达到最高。
