电气控制柜的布线规范

Fri Apr 30 16:23:06 CST 2021

共有11103家企业看过

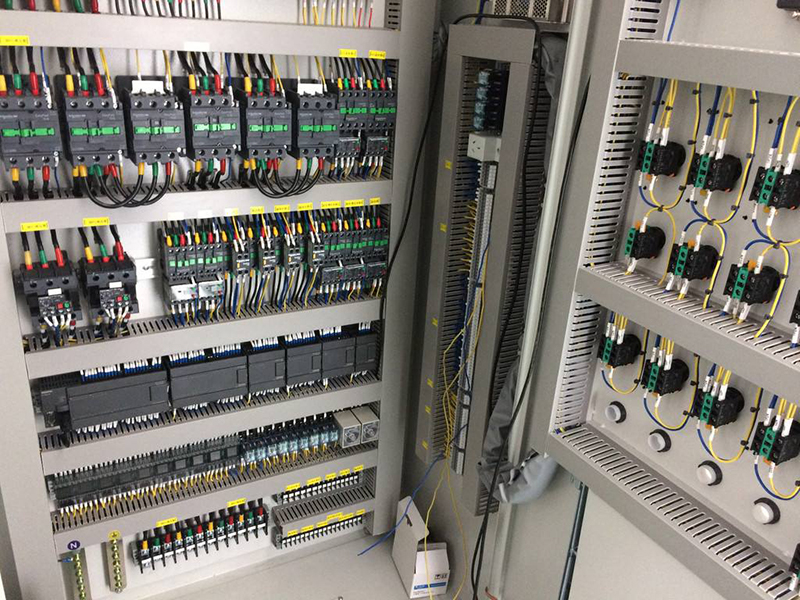

电气控制柜布线须严格按照规范去操作，布线不规范不仅会影响电气设备的正常运行，同样还会反映布线人员的工作态度。下面合景机电给大家分享电气控制柜布线规范，想了解的不妨学习一下下面的布线规范吧。

电气控制柜的布线规范如下：

1、电气柜布线应横平竖直，配置坚牢，分布均匀，变换布线走向时应垂直布放。

2、二次回路线应远离飞弧元件，并不能影响其他电器元件的操作。

3、二次回路线不能从母线间穿过，线的连接布放均应牢固可靠，整洁美观。

4、二次回路连接线中间不应有接头，连接接头只能在元器件的接线端子上或接线端子排上。

5、硬导线的剥线长度不宜过长，约10毫米为宜，两线连接后应用热缩管固定导线的连接部分。

6、每个电器元件的接线端子上最多允许连接两根线，每节接线端子上的连接线一般只允许连接一根，如果必须连接两根导线，则连接处必须牢固可靠。

7、多导根线端连接应加冷压端头接线，截面面积小于1mm2的单股弱电回路导线，应采用锡焊或其它合适的方式接线。

8、软导线应先套上线鼻子压紧后再插到端子里，铜线芯不要裸露在外面，且要压紧，导线与接线端子连接时，不能压坏绝缘层和导线露铜过长。

9、剥去绝缘层的导线两端都要套上编码套管，从一端接线端子到另外一端接线端子，必须用导线连接起来，且中间不能有接头。

10、布线时小心操作，不能损伤线芯和导线绝缘层。

11、导线与柜体金属有摩擦时，需加橡胶垫圈加以保护电缆。

12、安装配铜排时应戴手套，防止静电反应。

13、同一水平面的导线安装高度应一致，不能交叉。非交叉不可时，该根导线应在接线端子引出，水平架空穿过，必须走线合理。

14、导线连接在面板上时，应加塑料管或安装线槽，为防止锋利的边缘割伤导线绝缘层，电气柜出线部分必须加塑料护套。

关于电气控制柜布线规范就分享到这里了，想了解更多电气安装知识的话，可关注合景机电。
