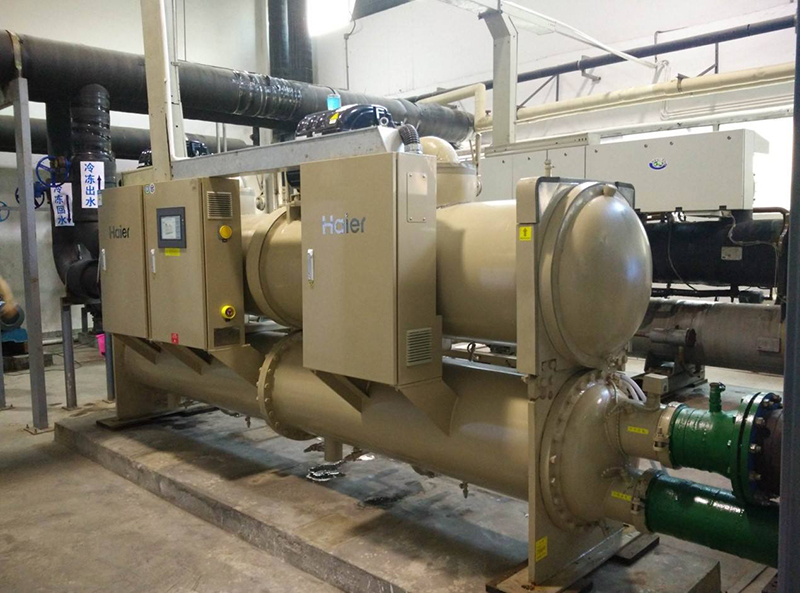

浅谈中央空调系统的重要核心部件及其作用

Tue Oct 29 17:08:16 CST 2019

共有9242家企业看过

中央空调系统非常庞大且复杂，想深入了解中央空调系统的话则需要从结构以及工作原理上慢慢去了解它；首先从结构上来说，中央空调系统由非常多的部件组成，其中有十七个重要核心部件一定要了解它并知道这些部件的作用，那么具体是哪些重要核心部件呢？下面且看合景机电给大家讲解中央空调系统的重要核心部件及其作用。

中央空调系统重要核心部件以及部件的作用如下：

1.压缩机

压缩机是整个空调系统的核心，也是系统动力的源泉。整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在中央空调中它的作用就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热。所以说压缩机的好坏会直接影响整个空调的效果。

2.换热器

根据在中央空调上的作用不同，可分为冷凝器和蒸发器。现在就冷凝器和蒸发器的分类和区别简单述说一下。

(1)、冷凝器：冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。

制冷剂在冷凝器种放出的热量由冷却介质(水或空气)带走。冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。

①、水冷式冷凝器：冷凝器中制冷剂的热量被冷却水带走。冷却水可以一次流过，也可以循环使用。当循环使用时,需设置冷却塔或冷却水池。水冷式冷凝器分为壳管式、套管式、板式、螺旋板式等几种类型。

②、空气冷却式冷凝器：冷凝器中制冷剂放出的热量被空气带走，制冷剂在管内冷凝。这种冷凝器中有自然对流空气冷却式冷凝器和强制对流空气冷却式冷凝器。通常，空气冷却式冷凝器也叫风冷冷凝器。

③、水和空气联合冷却式冷凝器：冷凝器中制冷剂放出的热量同时由冷却水和空气带走，冷却水在管外喷淋蒸发时，吸收气化潜热，使管内制冷剂冷却和冷凝，因此耗水量少。这类冷凝器中有淋水式冷凝器和蒸发式冷凝器两种类型。

(2)、蒸发器：蒸发器的作用是利用液态低温制冷剂在低压下易蒸发,转变为蒸气并吸收被冷却介质的热量，达到制冷目的。蒸发器的种类:

蒸发器按冷却介质的不同，分为冷却液体载冷剂、冷却空气或其他气体的两大类型。在冷却液体载冷剂的蒸发器中，有水箱式(沉浸式)蒸发器(包括立管式、螺旋管式、蛇型式)、板式蒸发器、螺旋板式蒸发器、壳管式蒸发器(包括卧式蒸发器、干式蒸发器)等。在冷却空气蒸发器中，有空调用翅片蒸发器、冷冻冷藏用空气空气冷却器(冷风机)及排管蒸发器等。

3.节流部件

节流部件是制冷系统不可缺少的四大部件之一。它的作用是使冷凝器出来的高压液体节流降压，使液态制冷剂在低压(低温)下汽化吸热。所以，它是维持冷凝器中为高压、蒸发器为低压的重要部件。节流部件按形式，可分为毛细管和节流阀，前者，用在较小的制冷设备中,如电冰箱中装在冷凝器和蒸发器之间的毛细管即是节流机构的一种。后者用在较大的制冷设备中。在大、中型装置中应用的节流机构为节流阀，常用的节流阀有三种，即手动膨胀阀、浮球调节阀和热力膨胀阀，后两种为自动调节的节流阀。膨胀阀按膨胀的类型可分为电磁膨胀阀和热力膨胀阀等。

4、气液分离器(蒸发器与压缩机之间)

在蒸发器中，由于液体在蒸发器中蒸发，由液体变为气体的过程，由于考虑负荷的变化，可能会有一部分的制冷剂未全部蒸发，而会直接进入到压缩机。由于液体的不可压缩性,所以在未进入压缩机之前，首先要通过气液分离器,以确保进入压缩机全部为汽体，保证压缩机能正常的运转。气液分离器安装与压缩机的进口端，主要是防止返回压缩机的低压低温蒸汽携带过多的液滴，防止液体制冷剂进入压缩机气缸，分离器同时具有过滤、回油、贮液等功能。

5.风机

风机是交流单、三相感应电动机与叶轮组合而成；风机可分为轴流风机和离心风机；风机还包括定速和变速两大系列。其作用是通风降温。

6.储液器

制冷系统中的高压储液器(也称储液筒)是装在冷凝器和膨胀阀之间的,它的功能可归纳为以几个方面：

A、储存冷凝器的凝液避免凝液在冷凝器中积存过多而使传热面积变小，影响冷凝器的传热效果。

B、适应蒸发器的负荷变动对供应量的需求在蒸发负荷增大时，供应量也增大，由储液器的存液补给；负荷变小时，需要液量也变小，多余的液体储存在储液罐里。

C、作为系统中高低压侧之间的液封因为出液管是插在液面下，故可防止高压侧的蒸汽和不凝性的气体进入低压侧。同时，储液器也起到过滤和消音的作用。

储液器的形式有多种，有单向和双向之分，有一出口和两出口之分，还有立式和卧式之分。

7.油气分离器

油气分离器安装在压缩机和冷凝器之间。它的工作原理为:压缩机的排气是氟里昂和润滑油的混合气体，通过油分离器的较大的腔体减速，雾状的油就会聚集在冲击的表面上，当聚集成较大的油滴后,流向油分离器的底部，并通过回油装置返回压缩机。

8.干燥过滤器

过滤器的作用是：为了防止制冷剂里含有水份或由于不可减少的元素等原因使系统里进入水份,当从冷凝器出来的高温液体进入膨胀阀后，液体的温度会大幅度的下降，一般都在零度以下，这时如果系统里含有水分的话,由于膨胀阀通过的截面很小，就会易出现冰堵的现象,影响系统的正常的运行。

目前市场上有三种类型的干燥过滤器:

A、松散添充型干燥过滤器一珠状干燥剂填充在带有滤网的外壳内；

B、块状干燥过滤器一由树脂固化在一起形成的块状干燥剂；

C、压紧型珠状干燥过滤器一由分子筛材料及氧化铝构成的珠状混合物被压在由钢制弹簧压紧的两个玻璃纤维之间。

9.四通换向阀

四通换向阀适用于中央空调、单元式空调器等热泵型空调系统，它被用来切换制冷工质的流通路径，以达到制冷和制热的目的。

10.水泵

水泵，是用于加速水流动的工具，以达到加强水在换热器中换热的效果。

11.水流开关

水流开关用作管道内流体流量的控制或断流保护，当流体流量到达调定值时,开关自动切断(或接通)电路。

12.压力控制器

压力控制器用作压力控制和压力保护之用，机组有低压和高压控制器，用来控制系统的压力的工作范围,当系统压力到调定值时，开关自动切断(或接通)电路。

13.压差控制器

压差控制器用作压力差的控制,当压力差到达调定值时，开关自动切断(或接通)电路

14.温度控制器

温度控制器用作机组的控制或保护,当温度到达调定值时，开关自动切断(或接通)电路。在我们的产品上，温度的控制常用到，用水箱温度来控制机组的开停机情况。

15.视液镜

视液镜用于指示:

1、制冷装置中液体管路的制冷剂的状况；

2、制冷剂中的含水量；

3、回油管路中来自油分离器的润滑油的流动状况。

有的视液镜带有指示器，它通过改变其颜色来指出制冷剂中的含水量。(绿色表示干燥，黄色表示潮湿)

16.膨胀水箱

膨胀水箱的作用:

1、因温度变化而引起水的体积变化，膨胀水箱用来贮存这部分膨胀水；

2、对系统起稳压定压的作用；

3、能给系统补偿部分水。

17.冷却塔

冷却塔的作用是将挟带热量的冷却水在塔内与空气进行换热，使热量传输给空气并散入大气。冷却塔中水和空气的换热方式之一是：流过水表面的空气与水直接接触，通过接触传热和蒸发散热，把水中的热量传输给空气。用这种方式冷却的称为湿式冷却塔。湿式冷却塔的换热效率高，水被冷却的极限温度为空气的湿球温度。但是，水因蒸发而造成损耗；蒸发又使循环的冷却水含盐度增加，为了稳定水质，必须排掉一部分含盐度较高的水；风吹也会造成水的飘散损失。必须有足够的新水持续补充。因此,湿式冷却塔需要有供给水的水源。

关于中央空调系统重要核心部件及其作用就讲解到这里了，大家想了解更多中央空调系统知识的可关注合景机电。
