浅谈中央空调系统与楼宇自控系统的接口方式

Sat Oct 19 15:29:29 CST 2019

共有8471家企业看过

未来建筑向智能化方向转变是必然趋势的了，因此，消防系统、安防门禁系统、电梯、配电及照明系统、通信系统、计算机网络系统等都会接入楼宇自控系统方便对其进行自动化操作和监视。如今很多人也都意识到，中央空调系统也必须接入楼宇自控系统了，因为接入楼宇自控系统最大的好处就是降低耗能。中央空调有多耗电在这里就不多说了，今天合景机电想给大家重点讲解的是中央空调系统与楼宇自控系统的接口方式。

中央空调系统与楼宇自控系统的接口方式如下：

1、干接点接口

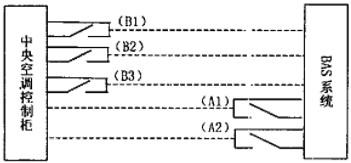

干接点接口是采用继电器接点进行直接硬连接的接口方式.其特点是接口简单，适用范围广,但通信信息少。每一个单向通信信号都需要一个继电器接点支持。因此，对于要求与中央空调系统通信的数据量较大的BAS系统不宜采用此接口方式。中央空调与BAS系统的干接点最基本的接口可以设置以下接点信号(见下图) :

(1)中央空调开机信号(A1)。

(2)中央空调停机信号(A2)。

(3)中央空调运行/停机状态信号(B1)。

(4)故障信号(B2)。

(5)稀释状态信号(B3)。

由于干接点接口方式不受具体的通信协议限制,接口简单,可适用于各类BAS系统,因而是目前采用较多的接口方式。

2、PLC协议

现在大多数中央空调都采用可编程控制器(HLC)作为中央控制单元。由于中央空调的自身控制已涉及了温度压力、流量、液位等输入信号和开关量、模拟量等输出信号,有的还具备对水系统控制功能，因此中央空调所用ELC的档次较高都具备与外设通信的接口和通信指令。从理论上看，这类中央空调具备与BAS系统进行串行通信，实现大量的数据交换。但实际上由于多种原因各PLC厂商的PLC通信协议都不相同导致各类BAS系统通信协议也不一致，且不公开结果两者很难实现接口通信。最佳的解决方案是向BAS系统开放PLC通信协议和数据地址,由BAS系统集成商开发与PLC通信的接口软件。

3、国际常用通信协议

一些PLC厂家为了其使用者便于与其他控制系统接口连接进行通信直接采用国际一些常用通信协议。如西门子PLC采用欧洲较为流行的PROFBUS通信协议。PROFBUS技术于1987年由西门子公司等13家企业和5家科研机构联合提出，1989年批准为德国标准，即DIN19245；经应用完善后，于1996年6月批准为欧洲现场总线标准EN50170V.2。目前根据国际IEC标准委员会达成的关于现场总线国际标准的妥协方案,PROFIBUS标准已成为国际现场总线标准IEC61 158的一个组成部分。

目前国际上有250多家企业生产1600多种符合PROFBUS标准的产品在不同应用领域的200多万台设备上安装运行。应用涉及到工业自动化的各个主要领域，包括制造业自动化(汽车制造、装瓶系统、仓储系统)、楼宇自动化(供热空调系统)、交通管理自动化、过程自动化(清洗工厂、化工和石化工厂、造纸和纺织工业)、电力工业和电力输送(发电厂开关装置)。 PROFBUS标准产品在欧洲现场总线产品市场的占有率排行第一,超过40%。PROFBUS用户组织已建立了质量认证程序,在德国和美国建立了测试实验室，包括硬件测试和一致性、互操作性测试。

对于采用PROFIBUS标准的BAS系统，若中央空调控制系统的PLC也采用PROFIBUS协议则中央空调控制系统可直接与BAS系统接口实现通信。PROFIBUS协议目前在欧洲用得较多。另一种常用的协议是MODBUS协议。通过此协议，控制器相互之间、控制器经由网络(例如以太网)和其它设备之间可以通信。这已经成为一通用标准协议。有了它,不同厂商生产的控制设备可以连成工业网络进行集中监控。

此协议定义了一个控制器能认识使用的信息结构,而不管它们是经过何种网络进行通信的。它描述了一个控制器请求访问其它设备的过程.如果回应来自其它设备的请求以及怎样侦测错误并记录。它制定了信息域格局和内容的公共格式。当以MODBUS协议通信时，此协议决定了每个控制器需要知道它们的设备地址，识别按地址发来的消息决定要产生何种行动。如果需要回应，控制器将生成反馈信息并用MODBUS协议发出。在其它网络上，包含了MODBUS协议的消息转换为在此网络上使用的帧或包结构。

4、开放协议

由于开发商的不同和设备的不同, 目前的各种自动化系统都设计了各自专用的接口。这样,不同的开发商设计生产的产品就不能实现互相通信。在目前的大多数分布式系统常用的客户/服务器结构中没有设备接口的通用标准，各个厂家都是按照自己的标准接口来开发服务器和应用程序的。尽管各个厂家都尽量地使自己的系统具有开放的特点.但从系统集成的角度来看.不免有各自的局限性。OPC是建立在OLE/ COM和DOCM之上的一种专门适用于工业控制过程的标准，它提供了访问工业控制设备数据的一种通用方式并定义了一种在多数据源和多客户之间通信和交换数据的工业标准。如果硬件和软件开发商都按照这个标准来开发产品，则工业控制系统应用的软件就可以做成插件式的,在系统集成中可以实现即插即用和无缝连接, OPC规范也定义了存取设备服务器中的指定数据项的一个标准机制,OPC服务器对其对象提供了一个接口,允许客户申请以一种通用形式来控制设备和管理设备数据,与OPC兼容的软件能够与任何OPC服务器进行通信。

5、其他协议

现在BAS系统主要使用网络协议进行通信。最常用的两类标准是BACnct和LonTalk。BACnct标准由美国采暖、制冷和空调工程师协会专门为BAS系统制定的一个网络标准协议。LonTalk标准是美国Echclon公司开发的LonWorks产品所用协议。网络通信可以利用楼宇内的局域网线，便于实现综合布线扩展接口和共享信息，同时还可大幅提高可靠性。现在许多BAS系统控制使用这两类网络协议进行通信，但由于PLC一般无网络功能，故此类通信方式目前用得较少。随着PLC技术的发展现在已经出现了具备可接以太网的PLC，相信过不了多久中央空调就可以通过网络直接与BAS系统进行连接和通信。

关于中央空调系统与楼宇自控系统的接口方式就讲解到这里了，大家看完之后了解其核心内容了吗？若你想了解更多相关内容，最好就是关注合景机电！
