成套配电柜及动力开关柜的安装流程和安装工艺

Thu Oct 10 17:06:52 CST 2019

共有9155家企业看过

成套配电柜涉及到的零件、设备较多，安装时须认真谨慎，安装人员最好就是熟悉其安装流程及安装工艺，这样才能保证成套配电柜在安装完毕之后能正常使用。如果你还不懂成套配电柜的安装流程及工艺的话，下面且看合景机电给大家讲解成套配电柜及动力开关柜的安装流程和安装工艺，这些内容可不要错过了！

成套配电柜及动力开关柜的安装流程如下：

设备开箱检查 → 设备搬运 → 柜（盘）稳装 → 柜（盘）上方母带配制 → 柜（盘）二次回路结线 → 柜（盘）试验调整 → 送电运行验收

成套配电柜及动力开关柜的安装工艺如下：

一设备开箱检查：

1 安装单位、供货单位或建设单位共同进行，并做好检查记录。

2 按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。

3 柜（盘）本体外观检查应无损伤及变形，油漆完整无损。

4 柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。

二设备搬运

1 设备运输：由起重工作业，电工配合。根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输。

2 设备运输、吊装时注意事项：

2.1 道路要事先清理，保证平整畅通。

2.2 设备吊点。柜（盘）顶部有吊环者，吊索应穿在吊环内，无吊环者吊素应挂在四角主要承力结构处，不得将吊索吊在设备部件上。吊索的绳长应一致，以防柜体变形或损坏部件。

2.3 汽车运输时，必须用麻绳将设备与车身固定牢，开车要平稳。

三柜（盘）安装：

1 基础型钢安装：

1.1 调直型钢。将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架，并刷好防锈漆。

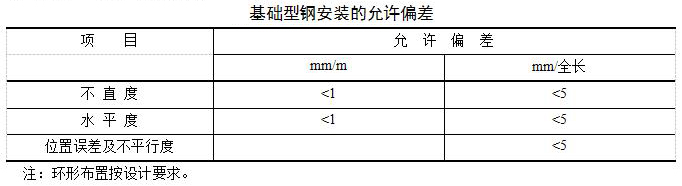

1.2 按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。找平过程中，需用垫片的地方最多不能超过三片。然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面10毫米，手车柜按产品技术要求执行。基础型钢安装允许偏差看下图。

1.3 基础型钢与地线连接：基础型钢安装完毕后，将室外地线扁钢分别引入室内（与变压器安装地线配合）与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍。然后将基础型钢刷两遍灰漆。

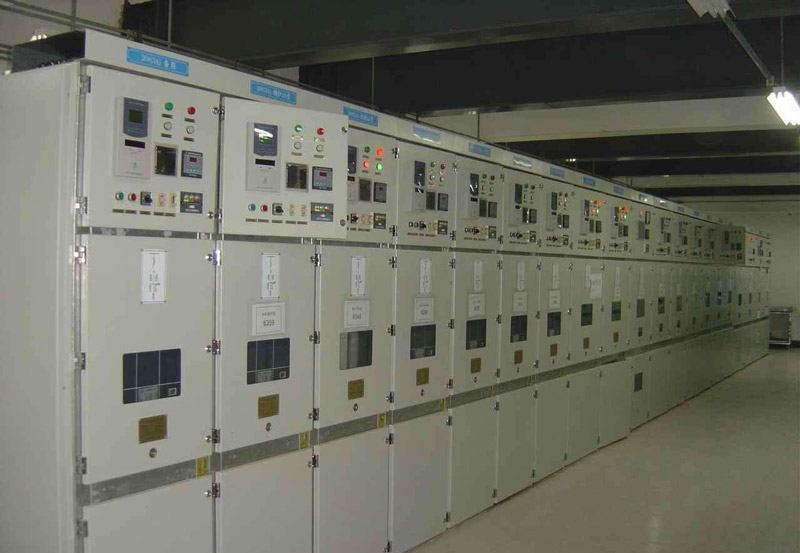

2 柜（盘）稳装：

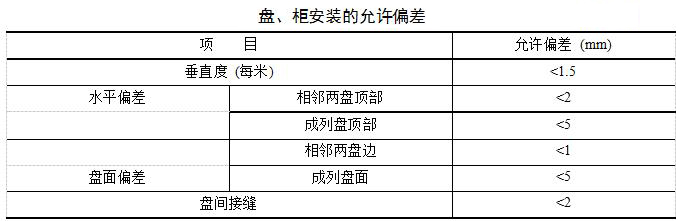

2.1 柜（盘）安装。应按施工图纸的布置，按顺序将柜放在基础型钢上。单独柜（盘）只找柜面和侧面的垂直度。成列柜（盘）各台就位后，先找正两端的柜，在从柜下至上三分之二高的位置绷上小线，逐台找正，拒不标准以柜面为准。找正时采用0.5毫米铁片进行调整，每处垫片最多不能超过三片。然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。一般无要求时，低压柜钻φ12.2孔，高压柜钻φ16.2孔，分别用M12、M16镀锌螺丝固定。允许偏差看下图。

2.2 柜（盘）就位，找正、找平后，除柜体与基础型钢固定。柜体与柜体、柜体与测挡板均用镀锌螺丝连接。

2.3 柜（盘）接地：每台柜（盘）单独与基础型钢连接。每台柜从后面左下部的基础型钢侧面上焊上鼻子，用6平方毫米铜线与柜上的接地端子连接牢固。

四柜（盘）顶上母线配制见“母带安装”要求。

五柜（盘）二次小线连结：

1 按原理图逐台检查柜（盘）上的全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致。

2 按图敷设相与柜之间的控制电缆连接线。敷设电缆要求见“电缆敷设”。

3 控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。端子板每侧一般一个端子压一根线，最多不能超过两根，并且两根线间加眼圈。多股线应涮锡，不准有断股。

六柜（盘）试验调整：

1 高压试验应由当地供电部门许可的试验单位进行。试验标准符合国家规范、当地供电部门的规定及产品技术资料要求。

2 试验内容：高压柜框架、母线、避雷器、高压瓷瓶、电压互感器、电流互感器、高压开关等。

3 调整内容：过流继电器调整，时间继电器、信号继电器调整以及机械连锁调整。

4 二次控制小线调整及模拟试验

4.1 将所有的接线端子螺丝再紧一次。

4.2 绝缘摇测：用500V摇表在端子板处测试每条回路的电阻，电阻必须大于0.5MΩ。

4.3 二次小线回路如有晶体管，集成电路、电子元件时，该部位的检查不准使用摇表和试铃测试，使用万用表测试回路是否接通。

4.4 接通临时的控制电源和操作电源；将柜（盘）内的控制、操作电源回路熔断器上端相线拆掉，接上临时电源。

4.5 模拟试验：按图纸要求，分别模拟试验控制、连锁、操作、继电保护和信号动作，正确无误，灵敏可靠。

4.6 拆除临时电源，将被拆除的电源线复位。

七送电运行验收：

1 送电前的准备工作

1.1 一般应由建设单位备齐试验合格的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫、粉沫灭火器等。

1.2 彻底清扫全部设备及变配电室、控制室的灰尘。用吸尘器清扫电器、仪表元件，另外，室内除送电需用的设备用具外，其它物品不得堆放。

1.3 检查母线上、设备上有无遗留下的工具、金属材料及其它物件。

1.4 试运行的组织工作、明确试运行指挥者，操作者和监护人。

1.5 安装作业全部完毕、质量检查部门检查全部合格。

1.6 试验项目全部合格，并有试验报告单。

1.7 继电保护动作灵敏可靠，控制、连锁、信号等动作准确无误。

2 送电：

2.1 由供电部门检查合格后，将电源送进室内，经过验电、校相无误。

2.2 由安装单位合进线柜开关，检查PT柜上电压表三相是否电压正常。

2.3 合变压器柜开关，检查变压器是否有电。

2.4 合低压柜进线开关，查看电压表三相是否电压正常。

2.5 按上述2～4项，送其它柜的电。

2.6 在低压联络柜内，在开关的上下侧（开关未合状态）进行同相校核。用电压表或万用表电压档500V，用表的网个测针，分别接触两路的同相，此时电压表无读数，表示两路电同一相。用同样方法，检查其它两相。

2.7 验收。送电空载运行24小时，无异常现象方可办理验收手续，交建设单位使用。同时提交变更洽商记录、产品合格证、说明书、试验报告单等技术资料。

提示：本工艺标准适用于10kV及其以下的一般工业建筑电气安装工程成套配电柜、动力开关柜（盘）安装及二次回路结线。另外，建筑电气安装工程最好就是找专业的机电安装公司，只有专业的机电安装公司才能保障电气安装工程的安全高效以及实用省电！在这里推荐合景机电给大家。
