高压隔离开关和负荷开关的安装流程及安装工艺

Wed Oct 09 11:43:51 CST 2019

共有13155家企业看过

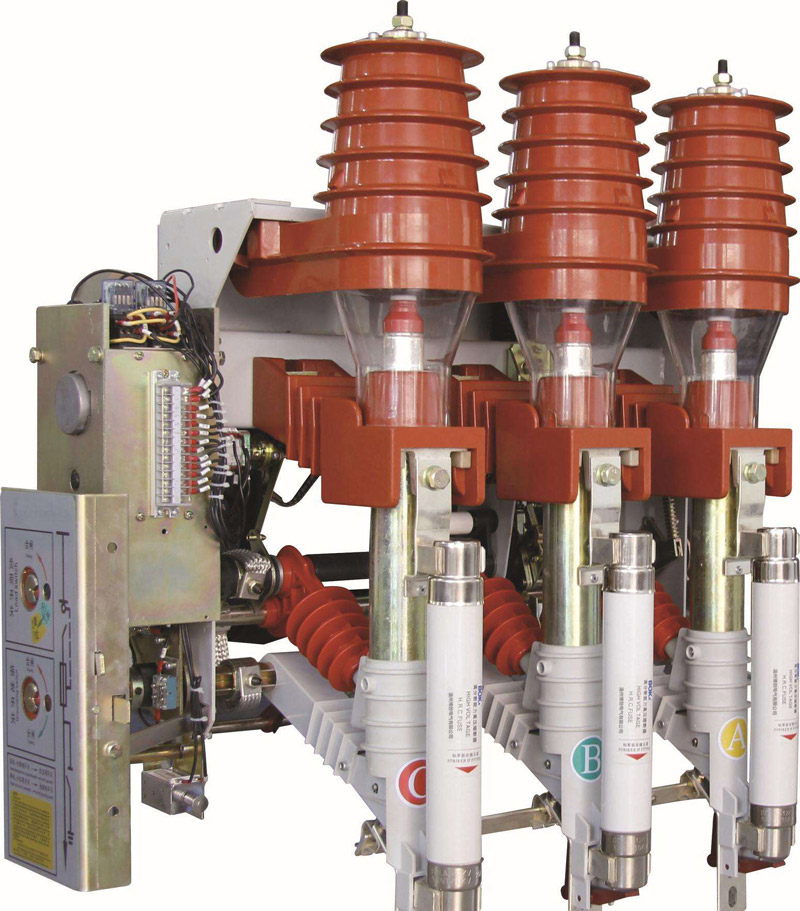

高压隔离开关其主要功能是保证高压电器及装置在检修工作时的安全，起隔离电压的作用；高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。下面由合景机电重点给大家讲解高压隔离开关和高压负荷开关的安装流程及其安装工艺。

高压隔离开关和高压负荷开关的安装流程如下：

设备开箱点件 → 型钢支架制作安装 → 设备安装 → 操作机构安装调整 → 引线安装 → 设备及支架接地（接零） → 耐压试验 → 送电运行验收

高压隔离开关和高压负荷开关的安装工艺如下：

一设备开箱点件：

1 设备开箱点件应由安装、供货、建设等三个单位共同进行；并做好详细记录。

2 按照设备清单及技术资料，核对设备规格型号是否符合设计要求，附件是否齐全，并有产品合格证。

3 设备外观检查：框架是否锈蚀，有无开焊或变形，绝缘瓷件有无坏损和裂纹，拉撑绝缘子两头螺栓是否牢固。接线端子及载流部分应清洁，且接触良好，触头镀银层无脱落。

4 消弧件齐全，无变形及坏损。

5 负荷开关保险管测量无断丝。

二型钢支架制作安装：

1 高压开关安装固定方式一般有三种：

1.1 采用混凝土灌注燕尾螺栓靠墙直接安装；

1.2 采用预埋钢板安装，安装时先加工一套与设备框架尺寸相同的型钢支架，将支架焊在预埋钢板上，然后安装设备；

1.3 采用穿墙螺栓安装。不管采用那种方式安装，均应提前进行安装用附件的加工及安装。

2 操作机构支架制作安装一般有两种方法：

2.1 靠墙安装；

2.2 例墙安装。

三设备安装：

1 设备安装位置应符合图纸尺寸，为了二次引线方便，可参考被控设备实际位置，将平面位置做适当调整。但安装高度必须符合图纸要求。

2 设备安装时应平正、垂直，安装后设备底座受力均匀，不得变型。固定牢固。

3 靠墙安装的负荷开关，为避免连杆臂触墙，可将底座垫高。

四操作机构安装与调整：

1 操作机构的安装位置应符合以下要求：

1.1 固定轴距地面高度1米；

1.2 靠墙安装，手柄中心距侧墙不应小于0.4米；

1.3 侧墙安装，手柄中心距侧墙不应小于0.3米。手柄与带电部分距离不应小于1.2米。

2 操作机构应调整灵活可靠，拉合位置正确。带电动跳闸或辅助开关的操作机构。应动作可靠，位置准确。

3 开关刀片与固定触头应对准，插入深度应满足开关要求，接触紧密，两侧压力均匀。

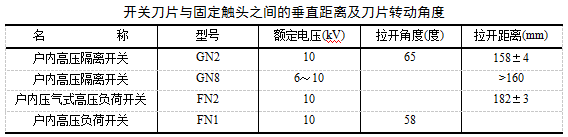

4 开关刀片与固定触头之间的垂直距离及刀片转动角度不应小于下图的规定。

五引线安装：

1 靠墙安装高压负荷开关与进线电缆的连接应经过母线。

2 高压开关的引线应符合相应各章的规定。

六设备与支架接地

1 高压开关及操作机构的金属支架，均应用镀锌圆钢或扁铁可靠接地。

2 高压开关不带电的金属部分及操作机构应做可靠接地，接地线可用软铜线，截面不小于10平方毫米。

3 接地做法应符合相应各章的规定。

七耐压试验：高压开关设备送电前应做工频耐压试验，试验可与其它高压设备同时进行。

八送电运行验收：高压开关的送电运行验收应与其它设备一起进行，空载运行24小时无异常现象，交甲方验收。

本工艺标准适用于6～10kV一般工业建筑电气安装工程的隔离开关、负荷开关安装。合景机电告诫各安装人员，在安装高压隔离开关和高压负荷开关时一定要加强自检、互检，以防止质量通病的发生，同时安装人员须提高质量意识以及提高操作技术水平，以保障安装质量的可靠。
