风机盘管和诱导器的安装工艺流程以及常见质量问题和防止措施

Mon Sep 30 15:14:30 CST 2019

共有10319家企业看过

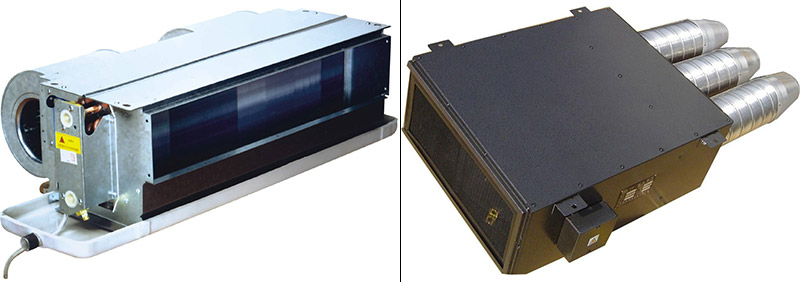

空调诱导器是引导空气扩散，相当于搅拌空气的作用。而风机盘管是空调的制冷设备，通过风流与冷水管接触，将冷却的空气再送到房间，起调节空气温度作用。这两种设备都属于中央空调的末端设备，安装时可互相参考其安装工艺及流程。如若不懂风机盘管和诱导器的安装工艺及流程，请看下面合景机电分享的风机盘管和诱导器的安装工艺流程以及常见质量问题和防止措施。

一、风机盘管和诱导器的安装流程如下：

预检 → 施工准备 → 电机检查试转 → 表冷器水压检验 → 吊架制安 → 风机盘管安装诱导器安装 → 连接配管 → 检验

二、风机盘管和诱导器的安装工艺如下：

1 风机盘管在安装前应检查每台电机壳体及表面交换器有无损伤、锈蚀等缺陷。

2 风机盘管和诱导器应每台进行通电试验检查，机械部分不得摩擦，电气部分不得漏电。

3 风机盘管和诱导器应逐台进行水压试验，试验强度应为工作压力的1.5倍，定压后观察2～3分钟不渗漏。

4 卧式吊装风机盘管和诱导器，吊架安装平整牢固，位置正确。吊杆不应自由摆动，吊杆与托盘相联应用双螺母紧固找平正。

5 诱导器安装前必须逐台进行质量检查，检查项目如下：

5.1 各联接部分不能松动、变形和产生破裂等情况；喷嘴不能脱落、堵塞。

5.2 静压箱封头处缝隙密封材料，不能有裂痕和脱落；一次风调节阀必须灵活可靠，并调到全开位置。

6 诱导器经检查合格后按设计要求的型号就位安装，并检查喷嘴型号是否正确。

6.1 暗装卧式诱导器应由支、吊架固定，并便于拆卸和维修。

6.2 诱导器与一次风管连接处应严密，防止漏风。

6.3 诱导器水管接头方向和回风面朝向应符合设计要求。立式双面回风诱导器为利于回风，靠墙一面应留50毫米以上空间。卧式双回风诱导器，要保证靠楼板一面留有足够空间。

7 冷热媒水管与风机盘管、诱导器连接直采用钢管或紫铜管，接管应平直。紧固时应用扳手卡住六方接头，以防损坏铜管。凝结水管宜软性连接，软管长度不大于300毫米材质宜用透明胶管，并用喉箍紧固严禁渗漏，坡度应正确、凝结水应畅通地流到指定位置，水盘应无积水现象。

8 风机盘管、诱导器同冷热媒管连接，应在管道系统冲洗排污后再连接，以防堵塞热交换器。

9 暗装的卧式风机盘管、吊顶应留有活动检查门，便于机组能整体拆卸和维修。

三、风机盘管和诱导器的安装常见质量问题和防止措施

常见质量问题 1：冬季施工易冻坏表面交换器； 防止措施：试水压后必须将水放净以防冻坏；

常见质量问题 2：风机盘管运输时易碰坏； 防止措施：搬运时单排码放轻装轻卸；

常见质量问题 3：风机盘管表冷器易堵塞； 防止措施：风机盘管和管道连接后未经冲洗排污，不得投入运行以防堵塞；

常见质量问题 4：风机盘管结水盘易堵塞； 防止措施：风机盘管运行前应清理结水盘内杂物保证凝结水畅通。

与风机盘管比较，诱导器有噪声大的缺点，因此有过一段时间是诱导器系统被风机盘管系统所代替。然而近年来由于对空气品质问题的重视，冰蓄冷空调系统的不断开发与应用，欧美和我国等许多国家又恢复了对诱导器使用的倾向。
