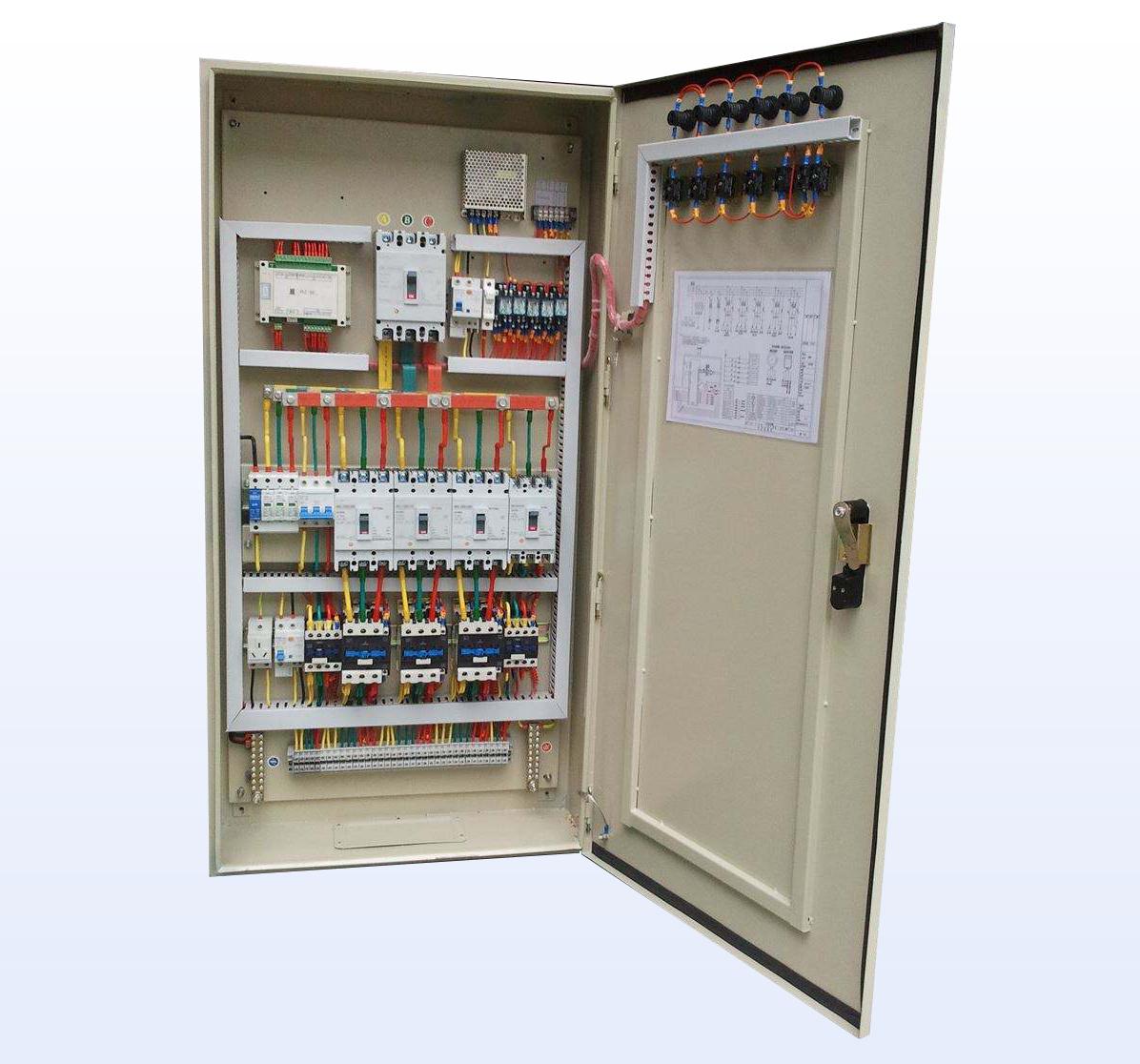

电气配电箱安装工艺

Sat Sep 28 14:47:28 CST 2019

共有8133家企业看过

配电箱是建筑电气安装工程必须装的一个电气设备，为什么呢？因为它的作用是分配和管理电能，同时方便对电路的开合操作。很多人都说配电箱的安装非常简便，在合景机电看来安装简便是在非常熟悉配电箱安装工艺的基础上的，如果不懂配电箱安装工艺，再简便你也会安装出错！为此，合景机电建议大家先来了解下面的配电箱安装工艺。

配电箱施工安装工艺如下：

一配电箱安装要求：

1 - 配电箱应安装在安全、干燥、易操作的场所。配电箱安装时，其底口距地一般为1.5米；明装时底口距地1.2米；明装电度表板底口距地不得小于1.8米。在同一建筑物内，同类盘的高度应一致，允许偏差为10毫米。

2 - 安装配电箱所需的木砖及铁件等均应预埋。挂式配电箱应采用金属膨胀螺栓固定。

3 - 铁制配电箱均需先刷一遍防锈漆，再刷灰油漆二道。预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。

4 - 配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE保护地线（PE线为黄绿相间的双色线也可采用编织软探铜线），但PE保护地线不允许利用箱体或盒体串接。

5 - 配电箱配线排列整齐，并绑扎成束，在活动部位应固定。盘面引出及引进的导线应留有适当余度，以便于检修。

6 - 导线剥削处不应伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。

7 - 配电箱的盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均不应带电（特殊情况除外）。

8 - 垂直装设的刀闸及熔断器等电器上端接电源，下端接负荷。横装者左侧（面对盘面）接电源，右侧接负荷。

9 - 配电箱上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。盘面闸具位置应与支路相对应，其下面应装设卡片框，标明路别及容量。

10 - TN-C低压配电系统中的中性线N应在箱体或盘面上，引入接地干线处做好重复接地。

11 - 照明配电箱（板）内的交流，直流或不同电压等级的电源，并具有明显标志。

12 - 照明配电箱（板）不应采用可燃材料制作，在干燥无尘场所采用的木制配电箱（板）应阻燃处理。

13 - 照明配电箱（板）内，应分别设置中性线N和保护地线（PE线）汇流排，中性线N和保护地线应在汇流排上连接，不得绞接，并应有编号。

14 - 磁插式熔断器底座中心明露螺丝孔应填充绝缘物，以防止对地放电。磁插保险不得裸露金属螺丝，应填满火漆。

15 - 照明配电箱（板）内装设的螺旋熔断器其电源线应接在中间触点的端子，负荷线应接在螺纹的端子上。

16 - 当PE线所用材质与相线相同时应按热稳定要求选择截面不应小于表3-38所示。

注：用此表若得出非标准截面时，应选用与之最接近的标准截面导体。但不得小于：裸铜线4平方毫米，裸铝线6平方毫米，绝缘铜线1.5平方毫米，绝缘铝线2.5平方毫米。

17 - PE保护地线若不是供电电缆或电缆外护层的组成部分时，按机械强度要求，截面不应小于下列数值：

有机械性保护时为2.5平方毫米；无机械性保护时为4平方毫米。

18 - 配电箱上的母线其相线应涂颜色标出，A相（L1）应涂黄色；B相（L2）应涂绿色；C相（L3）应涂红色；中性线N相应涂淡蓝色；保护地线（PE线）应涂黄绿相间双色。

19 - 配电箱上电具，仪表应牢固、平正、整洁、间距均匀、铜端子无松动、启闭灵活，零部件齐全。

20 - 照明配电箱（板）应安装牢固，平正，其垂直偏差不应大于3毫米；安装时，照明配电箱（板）四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物，构筑物接触部分应涂防腐漆。

21 - 木制盘面板应做防腐防火处理，并应包好铁皮，做好明显可靠的接地；

22 - 固定面板的机螺丝，应采用镀锌圆帽机螺丝，其间距不得大于250毫米，并应均匀地对称于四角。

23 - 配电箱面板较大时，应有加强衬铁，当宽度超过500毫米时，箱门应做双开门。

24 - 立式盘背面距建筑物应不小于800毫米；基础型钢安装前应调直后埋设固定，其水平误差每米应不大于1毫米，全长总误差不大于5毫米。盘面底口距地面不应小于500毫米。铁架明装配电盘距离建筑物应做到便于维修。

25 - 立式盘应设在专用房间内或加装栅栏，铁栅栏应做接地。

二弹线定位：

根据设计要求找出配电精位置，并按照箱的外形尺寸进行弹线定位；弹线定位的目的是对有预埋木砖或铁件的情况，可以更准确的找出预埋件，或者可以找出金属胀管螺栓的位置。

三明装配电箱：

1 - 铁架固定配电箱

将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接。煨弯时用方尺找正，再用电（气）焊，将对口缝焊牢，并将埋注端做成燕尾，然后除锈，刷防锈漆。再按照标高用水泥砂浆将铁架燕尾端埋注牢固，埋入时要注意铁架的平直程度和孔间距离，应用线坠和水平尺测量准确后再稳往铁架。待水泥砂浆凝固后方可进行配电箱的安装。

2 - 金属膨胀螺栓固定配电箱

采用金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱。其方法是根据弹线定位的要求找出准确的固定点位置，用电钻或冲击钻在固定点位置钻孔，其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞应平直不得歪斜。

四配电箱的加工：

盘面可采用厚塑料板、包铁皮的木板或钢板。以采用钢板做盘面为例，将钢板按尺寸用方尺量好，画好切割线后进行切割。切割后用扁锉将棱角锉平。

盘面的组装配线如下：

1 - 实物排列：将盘面板放平，再将全部电具、仪表置于其上，进行实物排列。对照设计图及电具、仪表的规格和数量，选择最佳位置使之符合间距要求，并保证操作维修方便及外型美观。

2 - 加工：位置确定后，用方尺找正，画出水平线，分均孔距。然后撤去电具、仪表，进行钻孔（孔径应与绝缘嘴吻合）。钻孔后除锈，刷防锈漆及灰油漆。

3 - 固定电具：油漆干后装上绝缘嘴，并将全部电具、仪表摆平、找正，用螺丝固定牢固。

4 - 电盘配线；根据电具、仪表的规格、容量和位置，选好导线的截面和长度，加以剪断进行组配。盘后导线应排列整齐，绑扎成束。压头时，将导线留出适当余量，削出线芯，逐个压牢。但是多股线需用压线端子。如立式盘，开孔后应首先固定盘面板，然后再进行配线。

五配电箱的固定：

1 - 在混凝土墙或砖墙上固定明装配电箱时，采用暗配管及暗分线盒和明配管两种方式。如有分线盒，先将盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。待箱找准位置后，将导线端头引至箱内或盘上，逐个剥削导线端头，再逐个压接在器具上，同时将PE保护地线压在明显的地方，并将箱调整平直后进行固定。在电具、仪表较多的盘面板安装完毕后，应先用仪表校对有无差错，调整无误后试送电，并将卡片框内的卡片填写好部位、编上号。

2 - 在木结构或轻钢龙骨护板墙上进行固定配电箱时，应采用加固措施。如配管在护板墙内暗敷设，并有暗接线盒时，要求盒口应与墙面平齐，在木制护板墙处应做防火处理，可涂防火漆或加防火材料衬里进行防护。除以上要求外，有关固定方法同上所述。

暗装配电箱的固定：

根据预留孔洞尺寸先将箱体找好标高及水平尺寸，并将箱体固定好，然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸。如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰。不得在箱底板上抹灰。安装盘面要求平整，周边间隙均匀对称，贴脸（门）平正，不歪斜，螺丝垂直受力均匀。

绝缘摇测：

配电箱全部电器安装完毕后，用500V兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间，根线与中性线之间，根线与保护地线之间，中性线与保护地线之间。两人进行摇测，同时做好记录，做为技术资料存档。

配电箱安装完之后，应进行成品保护措施，避免因人为因素或其他意外导致配电箱被破坏以及弄脏电具、仪表。
