电气系统基础知识入门

Wed Sep 25 13:54:51 CST 2019

共有6862家企业看过

电气系统概念：由发电厂、升压变电站、高压输电网、区域变电站、高压配电网和电能用户等组成的发电、输电、变配电和用电的整体称为电力系统。

电力由发电厂至用户的基本流程如下：发电厂 → 升压变压器 → 超高压输电网（ 220~500KV ） → 区域变电站 → 高压配电网（6~10KV） → 用户变电所 → 220V/380V用户

发电厂的主要类型：火电发电厂、水力发电厂、风力发电厂、核电厂；发电时先经升压变压器变为220KV~500KV超高压输电网，然后通过远距离传输至城区区域变电站，从区域变站电压由220KV~500KV变为6KV~10KV，再引入用户变电所，最后至220V/380V用户。

电力电缆的类型主要通过不同的耐受电压为区分，主要分为450/750V以下铜芯电线、0.6/1KV铜芯电力电缆，8.7/15KV铜芯电力电缆、18/30KV铜芯电力电缆、26/35KV铜芯电力电缆等，具体选用根据电网的不同电压进行选择。

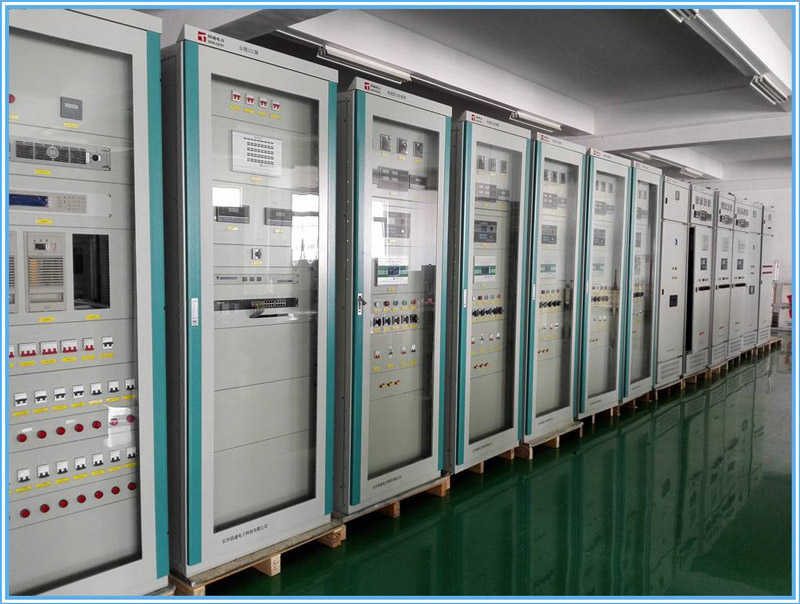

用户变电所的基本组成如下：高压配电室内部主要设置有高压进线柜、高压计量柜，高压出线柜，变压器室内部主要放置变压器，变压器分为油浸式变压器及干式变压器，发达地区主要是干式变压器为主；低压配电房内部低压进线柜，低压补偿柜、低压出线柜、市发电转柜；发电机室内主要用于放发电柜，发电柜通过低压配电室内市发电转换柜进行转换，解决市电停电用电的问题。

从低压配电室一般通过电缆沟、直埋、架空等方式敷设电缆至厂房、办公楼、宿舍、水泵房、消防中心等独立区域的配电总柜，每个区域的配电总柜负责本幢楼的全部照明、动力用电。

由配电总柜至厂房、办公楼、宿舍内分区域一般采用、架空、桥架、镀锌线管、PVC线管等敷设方式，具体方式按每分区的电线电缆数量来确定规格的大小。

末端380V用电设备一般为生产机器、风机、空调、水泵等用电，220V用电设置照明、插座类用电。

希望通过以上对电气系统至始端到末端的综合描述，让大家对供电系统有一个初步的了解，为以后的学习打下基础。
