建筑给水管道安装工艺及流程

Wed Sep 25 13:50:10 CST 2019

共有9950家企业看过

部分工业建筑内的生产制造很难离开水，而且为了预防发生火灾事故，建筑内还需要安装多种消防设施，种种情况下就必须安装给水管道然后为建筑内的生产制造以及消防输送大量的水。给水管道看似只是把几根水管连接在一起，但施工安装过程也是有工艺要求和施工流程的，下面合景机电重点给大家讲解一下建筑给水管道安装工艺及流程。

建筑给水管道安装流程如下：

1.安装准备 → 2.预制加工 → 3.干管安装 → 4.立管安装 → 5.支管安装 → 6.管道防腐和保温 → 7.管道冲洗

建筑给水管道安装工艺如下：

(1) - 安装准备：

认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。

(2) - 预制加工：

按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、套丝、上零件、调直、校对，按管段分组编号。

(3) - 干管安装：

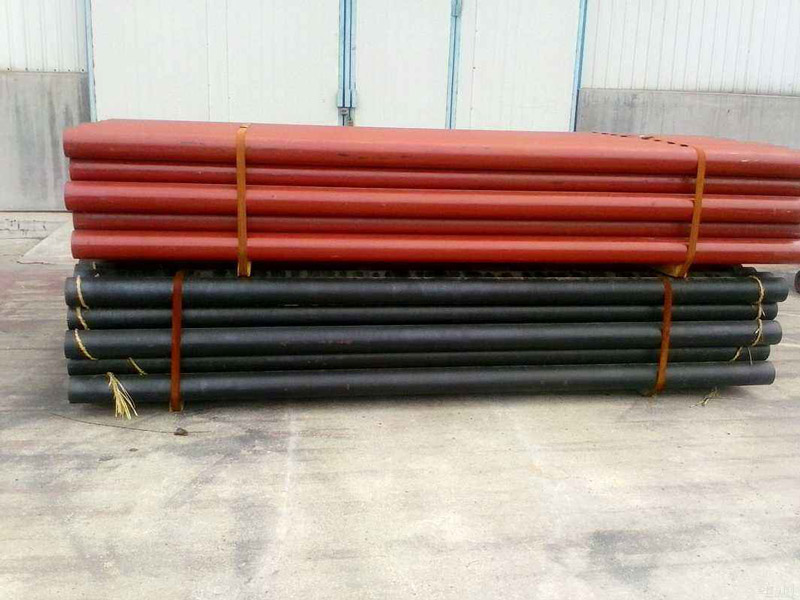

a. 给水铸铁管道安装：

1. 在干管安装前清扫管膛，将承口内侧插口外侧端头的沥青除掉，承口朝来水方向顺序排列，联接的对口间隙应不小于3mm。找平找直后，将管道固定。管道拐弯和始端处应支撑顶牢，防止捻口时轴向移动，所有管口随时封堵好。

2. 捻麻时先清除承口内的污物，将油麻绳拧成麻花状，用麻钎捻入承口内，一般捻两圈以上，约为承口深度的三分之一，使承口周围间隙保持均匀，将油麻捻实后进行捻灰，水泥用325号以上加水拌匀（水灰比为1∶9），用捻凿将灰填入承口，随填随捣，填满后用手锤打实，直至将承口打满，灰口表面有光泽。承口捻完后应进行养护，用湿土覆盖或用麻绳等物缠住接口，定时浇水养护，一般养护2至5天。冬季应采取防冻措施。

3. 采用青铅接口的给水铸铁管在承口油麻打实后，用定型卡箍或包有胶泥的麻绳紧贴承口，缝隙用胶泥抹严，用化铝锅加热铅锭至500℃左右（液面呈紫红颜色），水平管灌铅口位于上方，将熔铅缓慢灌入承口内，使空气排出。对于大管径管道灌铅速度可适当加快，防止熔铅中途凝固。每个铝口应一次灌满，凝固后立即拆除卡箍或泥模，用捻凿将铅口打实（铅接口也可采用捻铅条的方式）。

4. 给水铸铁管与镀锌钢管连接时应按合适的方式进行安装。

b. 给水镀锌管安装：安装时一般从总进入口开始操作，总进口端头加好临时丝堵以备试压用，设计要求沥青防腐或加强防腐时，应在预制后、安装前做好防腐。把预制完的管道运到安装部位按编号依次排开。安装前清扫管膛，丝扣连接管道抹上铅油缠好麻，用管钳按编号依次上紧，丝如外露2至3扣，安装完后找直找正，复核甩口的位置、方向及变径无误。清除麻头，所有管口要加好临时丝堵。

c. 热水管道的穿墙处均按设计要求加好套管及固定支架，安装伸缩器按规定做好预拉伸，待管道固定卡件安装完毕后，除去预拉伸的支撑物，调整好坡度，翻身处高点要有放风、低点有泄水装置。

d. 给水大管径管道使用无镀锌碳素钢管时，应采用焊接法兰连接，管材和法兰根据设计压力选用焊接钢管或无缝钢管，管道安装完先做水压试验，无渗漏编号后再拆开法兰进行镀锌加工。加工镀锌的管道不得刷漆及污染，管道镀锌后按编号进行二次安装。

(4) - 立管安装：

a. 立管明装：每层从上至下统一吊线安装卡件，将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，丝扣外露2至3扣，清除麻头，校核预留甩口的高度、方向是否正确。外露丝扣和镀锌层破损处刷好防锈漆。支管甩口均加好临时丝堵。立管截门安装朝向应便于操作和修理。安装完后用线坠吊直找正，配合土建堵好楼板洞。

b. 立管暗装：竖井内立管安装的卡件宜在管并口设置型测，上下统一吊线安装卡件。安装在墙内的立管应在结构施工中须留管槽，立管安装后吊直找正，用卡件固定。支管的甩口应露明并加好临时丝堵。

c. 热水立管：按设计要求加好套管。立管与导管连接要采用2个弯头；立管直线长度大于15m时，要采用3个弯头；立管如有伸缩器安装同干管。

(5) - 支管安装：

a. 支管明装：将预制好的支管从立管甩口依次逐段进行安装，有截门应将截门盖卸下再安装，根据管道长度适当加好临时固定卡，核定不同卫生器具的冷热水预留口高度、位置是否正确、找平找正后栽支管卡件，去掉临时固定卡，上好临时丝堵。支管如装有水表先装上连接管，试压后在交工前拆下连接管，安装水表。

b. 支管暗装：确定支管高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平找正定位后用勾钉固定。卫生器具的冷热水预留口要做在明处，加好丝堵。

c. 热水支管：热水支管穿墙处按规范要求做好套管。热水支管应做在冷水支管的上方，支管预留口位置应为左热右冷。其余安装方法同冷水支管。

d. 管道试压：铺设、暗装、保温的给水管道在隐蔽前做好单项水压试验。管道系统安装完后进行综合水压试验。水压试验时放净空气，充满水后进行加压，当压力升到规定要求时停止加压，进行检查，如各接口和阀门均无渗漏，持续到规定时间，观察其压力下降在允许范围内。试压结束后须把水泄净，被破损的镀锌层和外露丝扣处做好防腐处理，再进行隐蔽工作。

(6) - 管道防腐和保温：

a. 管道防腐：给水管道铺设与安装的防腐均按设计要求及国家验收规范施工，所有型钢支架及管道镀锌层破损处和外露丝扣要补刷防锈漆。

b. 管道保温：给水管道明装暗装的保温有三种形式：管道防冻保温、管道防热损失保温、管道防结露保温。其保温材质及厚度均按设计要求去做，另外质量须达到国家验收规范标准。

(7) - 管道冲洗

管道在试压完成后即可做冲洗，冲洗应用自来水连续进行，应保证有充足的流量。冲洗洁净后办理验收手续。

给水管道安装好之后，不得用做支撑或放脚手板，不得踏压，其支托卡架不得做为其他用途的受力点，避免已安装好的给水管道出现松垮不牢固的现象。

给水管道安装最好就是找专业的机电安装公司，安装施工质量才会有保障，在这里推荐合景机电给大家。合景机电是一家专业从事弱电工程安装、低压配电工程安装、中央空调安装的工程总承包公司，公司目前具有建筑机电安装工程专业承包2级和电子与智能化工程专业承包2级双资质，公司深耕机电安装领域十多年，具有对高等级轻工业厂房的水电和弱电系统规划设计、施工、运行、维护服务的整合承包能力；同时也具备对商业建筑和工业建筑进行消防施工和装修装饰，联系电话：400 602 0222/177-2239-7777/177-2238-3333
