给排水及采暖工程在施工前必看的条文和规范！

Thu Sep 05 15:16:51 CST 2019

共有7263家企业看过

采暖工程的任务就是将热源所产生的热量通过室外供热管网输送到建筑物内的室内采暖系统。给排水工程可简单理解为将外部的水引进来供生产和生活所用，在用完之后还须将水排出去的一项工程。现在很多建筑都需要做给排水及采暖工程，比如酒店、工厂、医院等建筑，给排水及采暖工程在施工前，施工人员须熟悉并按照《建筑给水排水及采暖工程施工质量验收规范》内的相关条文和规范去施行，其中这里面更是有一些条文和规范是施工人员在施工前必看的！下面是合景机电给大家整理出来的一些给排水及采暖工程在施工前必看的条文及规范。

给排水及采暖工程施工前必看的条文及规范如下：

1.地下室或地下构筑物外墙有管道穿过的，应采取防水措施。对有严格防水要求的建筑物，必须采用柔性防水套管。

防水套管安装要求：

1.1 防水套管结构形式分为柔性防水套管（A/B管型）、刚性防水套管（A/B/C型）及刚性防水翼环三种类型。

1.2 柔性防水套管适用于有地震设防要求的地区，管道穿墙处承受振动和管道伸缩变形、或有严密防水要求的构（建）筑物外墙。

1.3 当穿墙管与泵或增压设备连接的进、出管道时，宜在连接处设置柔性连接。

1.4 刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物，对于地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物上墙的管道上就近设置柔性连接，A型适用于钢管，B、C型适用于球墨铸铁管。

2.各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。

水压试验要求：

2.1 金属及复合管道系统在试验压力下观测10min，压力降不大于0.02Mpa，然后降至工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05Mpa，然后在工作压力1.15倍状态下稳压2h，压力降不得大于0.03Mpa，同时检查各连接处不得渗漏。

2.2 喷淋系统水压强度试验的测试点应设在系统管网的最低点。对管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力后，稳压30min后，管网应无泄漏、无变形，且压力降不应大于0.05MPa。严密性试验压力应为设计工作压力，稳压24h应无泄漏。

2.3 低辐热管道，在试验压力下稳压1h内压力降不大于0.05Mpa且不渗不漏。

3.给水管道必须采用与管材相适应的管件，生活给水系统所涉及的材料必须达到饮用水卫生标准。

4.生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。

5.室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。

6.隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

排水管道灌水要求：

6.1 满水15min水面不降后，再灌满5min，液面不降，管道及接口无渗漏为合格。

6.2 雨水管道灌水至每根立管上部的雨水斗，持续时间1h，不渗不漏。

7.管道安装坡度，当设计未注明时，应符合下列规定：

7.1 气、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为3‰，不得小于2‰；

7.2 气、水逆向流动的热水采暖管道和汽、水逆向流动的蒸汽管道，坡度不应小于5%；

7.3 散热器支管的坡度应为1%，坡向应利于排气和泄水。

8.散热器组对后，以及整组出厂的散热器在安装之前应作水压试验。试验压力如设计无要求时应为工作压力的1.5倍，但不得小于0.6MPa。

9. 地面下敷设的盘管埋地部分不应有接头。

10.盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa。

11.采暖系统安装完毕，管道保温之前应进行水压试验。试验压力应符合设计要求。当设计未注明时，应符合下列规定：

11.1 蒸汽、热水采暖系统，应以系统顶点工作压力加0.1MPa作水压试验，同时在系统顶点的试验压力不小于0.3MPa。

11.2 高温热水采暖系统，试验压力应为系统顶点工作压力加0.4MPa。

11.3 使用塑料管及复合管的热水采暖系统，应以系统顶点工作压力加0.2MPa作水压试验，同时在系统顶点的试验压力不小于0.4MPa。

12.系统冲洗完毕应充水、加热，进行试运转和调试。

13.给水管道在竣工后，必须对管道进行冲洗，饮用水管道还要在冲洗后进行消毒，满足饮用水卫生要求。

14.排水管道的坡度必须符合设计要求，严禁无坡或倒坡。

15.管道冲洗完毕应通水、加热，进行试运行和调试。当不具备加热条件时，应延期进行。

16.锅炉的汽、水系统安装完毕后，必须进行水压试验。水压试验的压力应符合下表的规定。

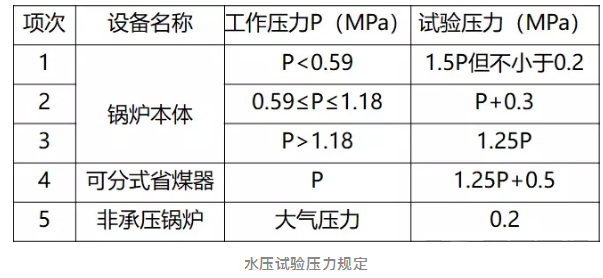

水压试验压力规定

17.锅炉和省煤器安全阀的定压和调整应符合下表的规定。锅炉上装有两个安全阀时，其中的一个按表中较高值定压，另一个按较低值定压。装有一个安全阀时，应按较低值定压。

安全阀定压规定

18.锅炉的高低水位报警器和超温、超压报警器及联锁保护装置必须按照设计要求安装齐全和有效。

19. 锅炉在烘炉、煮炉合格后，应进行48h的带负荷连续试运行，同时应进行安全阀的热状态定压检验和调整。

20.热交换器应以最大工作压力的1.5倍作水压试验，蒸汽部分应不低于蒸汽供汽压力加0.3MPa；热水部分应不低于0.4MPa。

关于给排水及采暖工程施工前必看的条文及规范就分享到这里了，想了解更多相关内容，可关注合景机电。
