低压配电网谐波畸变有哪些主要危害以及防治措施？

Thu Aug 08 15:20:36 CST 2019

共有7671家企业看过

低压配电网中，谐波畸变所产生的危害越发明显，已至谐波危害无法再忽视。合景机电认为，清晰认知谐波畸变的危害并对其做出相应防止措施具有非常重要的意义，下面合景机电将谐波畸变的主要危害列举出来，同时分享谐波畸变的防治措施。

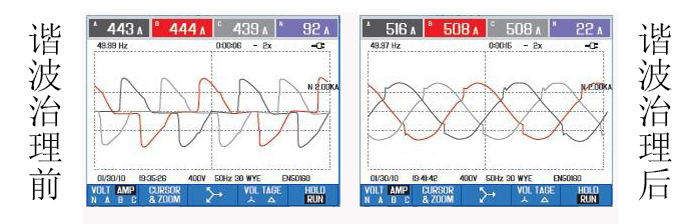

谐波畸变的主要危害以及防治措施

谐波畸变的主要危害如下：

1.由于谐波电压在许多情况下能使正玄波变得更尖，不仅导致变压器、电容器等电气设备的磁滞及涡流损耗增加，而且使绝缘材料的电压力增大；再者，谐波电流能使变压器的铜耗增加，所以变压器在严重的谐波负荷下降产生局部过热、噪声增大现象，从而加速绝缘老化，缩短变压器等电气设备的使用寿命，降低供电可靠性。

2.导致电力电缆发热，在三相对称回路中，三次谐波在三相导线中相位相同，在中性线上叠加后产生了三倍于相线的谐波电流和谐波电压，导致了中性线温度升高。大量的OA设备及电子式荧光灯使三次谐波在系统的占有率增大，因此，谐波引起中性线发热的问题值得关注。当高频电流通过导线时，线路集肤效应加重，线路外表面电流密度加大，就会导致线路发热。

3.当配电线路与通讯线路平行或相距较近时，由于两者之间存在静电感应和电磁感应，容易形成电场耦合和磁场耦合，三次谐波分量效应更显强烈，并在通讯系统内产生声频干扰，从而降低信号的传输质量，破坏信号的正常传输，不仅影响通话的清晰度，严重时将威胁通讯设备及人身安全。

4.导致低压配电设备工作异常，谐波畸变可使配电用低压电器设备发生故障，谐波电流使低压电器设备铁损、铜损增加，集肤效应加剧，从而产生异常发热、误动作等故障。

5.导致电网的各类保护及自动装置产生误动或拒动，特别是广泛应用的微机保护、综合自动化装置中表现突出，容易引起区域系统瓦解，造成故障扩大等恶性后果。

6.建筑物突发火灾被证明也有一部分与电网谐波有关。同时，电网谐波还会严重削弱和干扰电网的经济运行，造成电网“公害”。

谐波畸变的防治措施如下：

1.在根据负载确定电力变压器额定容量时，应考虑谐波畸变而留有裕量，在民用建筑设计中一般应保证变压器负荷率为70%-80%左右，该负荷率的工程裕量即可防范谐波引起的变压器发热危害。

2.通过采用高性能的用电设备，改善其谐波的保护性能，提高设备的抗谐波干扰能力。

3.在电缆截面的选择中，应考虑谐波引起线缆发热的危害。对于连接谐波主要扰动源设备的配线，确定线缆载流量时应留有足够裕量，可适当放大一级选择线缆截面。在三相四线制系统中，应考虑三次谐波电流和高次谐波电流引起的集肤效应对中性线的发热危害，即在中性线截面的选择中留有足够裕量，一般与相线等截面，特殊情况下甚至需要大于相线截面。

4.交流滤波装置能够有效地吸收谐波源所产生的谐波电流，降低谐波电压是一直谐波污染的有效措施之一。一般由电容器、电抗器、电阻器组合而成，结构简单，运行可靠，维护方便，一次性投资较少，适合应用在诸多场合。

5.采取快速可变的电抗器或电容元件组合，形成动态无功补偿装置与谐波源并联，不仅可有效地减少谐波量，而且能够抑制电压波动、闪变，增加系统阻尼，提高系统功率因数，保证电网供电质量。静补装置一次性投资较大，但是经济和社会效益较好，适合于有较大谐波源的场所。

6.在设计和施工阶段，建议采取以下措施抑制谐波对电子设备的干扰：

①为该类设备设计专用回路供电，尽可能避免干扰沿供电线路窜人；

②为易受干扰设备加装线路滤波器，消除或抑制谐波分量，净化电源；

③使该类设备配线尽可能远离谐波电流畸变严重的线路，以避免空间电磁干扰。

7.无源串联滤波器技术先进，安全可靠，对清除谐波污染效果十分显著，同时，增加了电网系统的可靠性和现有网络及配电柜的负载能力，提高了低压电网的效率，延长了灯具和设备中电容器的寿命，应进行大规模推广。

谐波治理是个综合治理过程，一方面要从源头抓起，加强设备的管理，防止谐波的产生；另一方面是提高认知，积极进行谐波治理，防止灾害发生。想了解更多低压配电网相关知识，可关注合景机电。如果你有配电工程、暖通空调安装工程需要找机电安装公司，可联系合景机电。合景机电是一家专业从事弱电工程安装、低压配电工程安装、中央空调安装的工程总承包公司，公司目前具有建筑机电安装工程专业承包2级和电子与智能化工程专业承包2级双资质，公司深耕机电安装领域十多年，具有对高等级轻工业厂房的水电和弱电系统规划设计、施工、运行、维护服务的整合承包能力；同时也具备对商业建筑和工业建筑进行消防施工和装修装饰，联系电话：400 602 0222/177-2239-7777/177-2238-3333
