浅析三级配电系统的基本结构以及设置原则

Wed Jul 31 16:00:18 CST 2019

共有9834家企业看过

施工现场用电都得做三级配电，因为这样做既有利于现场电气系统的维护，又能充分保证施工安全，避免发生触电、漏电以及电气火灾等一系列电力事故问题，同时这也是现场标准化管理、文明施工的一种体现。下面合景机电给大家侧重讲一下三级配电系统的基本结构以及三级配电系统设置原则，感兴趣的不妨了解一下。

1、三级配电系统的基本结构

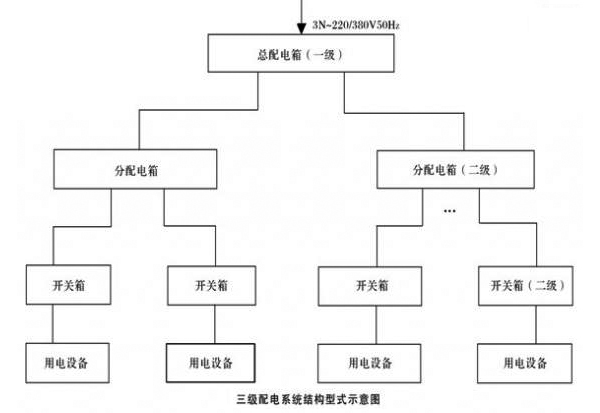

三级配电是指施工现场从电源进线开始至用电设备之间，应经过三级配电装置配送电力，即由总配电箱（一级箱）或配电室的配电柜开始，依次经过分配电箱（二级箱），开关箱（三级箱）到用电设备。这种分三个层次逐级配送电力的系统就称为三级配电系统。它的基本结构如下图:

浅析三级配电系统的基本结构以及设置原则

2、三级配电系统设置原则

三级配电系统应遵守四项基本原则：即分级分路原则、动照分设原则、压缩配电间距原则以及环境安全原则。

(1)分级分路

①从一级总配电箱（配电柜）向二级分配电箱配电可以分路，即一个总配电箱（配电柜）可以分若干分路向若干分配电箱配电；

②从二级分配电箱向三级开关箱配电同样可以分路，即一个分配电箱可以分若干支路向若干开关箱配电。

③从三级开关箱向用电设备配电实行“一机一闸”制，不存在分路问题。即每一开关箱只能连接控制一台与其相关的用电设备（含插座）。

按照分级分路原则的要求，在三级配电系统中，任何用电设备都不得越级配电，总配电箱和分配电箱不得挂接其它任何设备，否则，三级配电系统的结构形式和分级分路原则将被破坏。

(2)动照分设

动力配电箱与照明分配电箱宜分别设置。当动力和照明合并设置于同一配电箱时，动力和照明应分路配电，动力和照明开关箱必须分别设置，不存在共箱分路设置问题。

(3)压缩配电间距

压缩配电间距原则是指各配电箱、开关箱之间的距离应尽量缩短。总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

(4)环境安全

环境安全是指配电系统对其设置和运行环境的安全要求，包括三种环境要求：使用环境、防护环境和维修环境。要求如下:

①防护环境：应装设在干燥通风及常温场所，不得装在有严重损伤作用的瓦斯、烟气、潮气及其它有害介质中，亦不得装设在易受外来固体撞击、强烈振动、液体浸溅及热源烘烤场所。否则，应予清除或做防护处理。

②维修环境：配电箱、开关箱周围应有足够二人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。

③使用环境：满足压缩配电间距原则。
