空气处理通风管道的应用

Mon Jul 29 15:31:05 CST 2019

共有10286家企业看过

洁净室常见的通风类型

空调系统送风　Air duct for air conditioning

有机排气――VOC exhaust system(VEX)

指挥发性有机类溶剂排气（Solvent 或 VOC ），常用不锈钢材质风管；

一般排气―― Exhaust

指一般排气、通风或热排气，常用镀锌板材质风管；

酸排气（Acid）/碱排气（Alkaline）

指硫酸房、电镀厂等有腐蚀性的排气，常用PP、PVC材质风管

易爆性或易燃性气/汽体排气（ Flammable或Combustible）

氨排气（NH3）

氮氧化物排气（ NOX ）

臭氧排气（ O3 ）

毒性排气（Toxic）

空气处理通风管道的应用

一、风管的分类

按风管系统类别划分：

空气处理通风管道的应用

二、净化系统常用风管分类

按材质可分为：（前6种常用）

1、镀锌板风管

2、不锈钢板风管

3、硬聚氯乙烯、聚丙烯(pp)板风管

4、无机玻璃钢风管

5、酚醛风管

6、双面铝箔保温软管

7、布袋风管

8、复合玻纤板风管

空气处理通风管道的应用

注：复合玻纤板风管使用的环境温度一般在-30℃~50℃，用于无耐酸碱要求，无凝结水的一般空调系统。

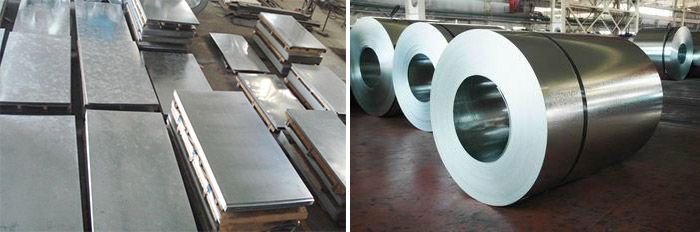

１、镀锌板风管（不锈钢板风管类似）

镀锌钢板是为防止钢板表面遭受腐蚀延长其使用寿命，在钢板表面涂以一层金属锌，这种涂锌的钢板称为镀锌板。

厚度：0.3~5.0mm

宽度：国产板有1000mm、1240mm　两种

长度：有卷、也有盒板，盒板长度有2000、2500mm

镀锌层有60克、80克、90克、100克、120克、140克、150克、200克

镀锌板分有花无花、大花小花普通镀锌板。

空气处理通风管道的应用

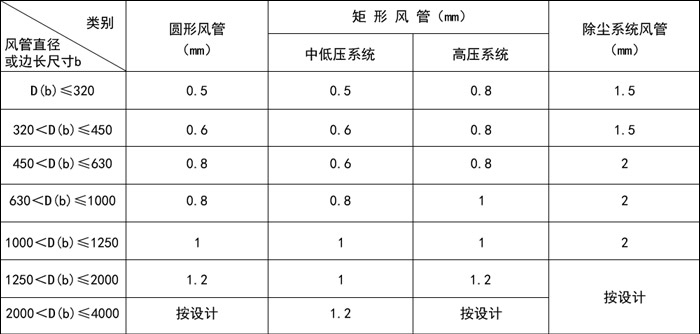

镀锌钢板风管板材厚度选择：

空气处理通风管道的应用

注：
1、螺旋风管的钢板厚度可适当减小10%～15%；

2、排烟风管钢板厚度可按高压系统；

3、特殊除尘系统风管钢板厚度应符合设计要求；

4、不适用于地下人防与防火隔墙的予埋管。

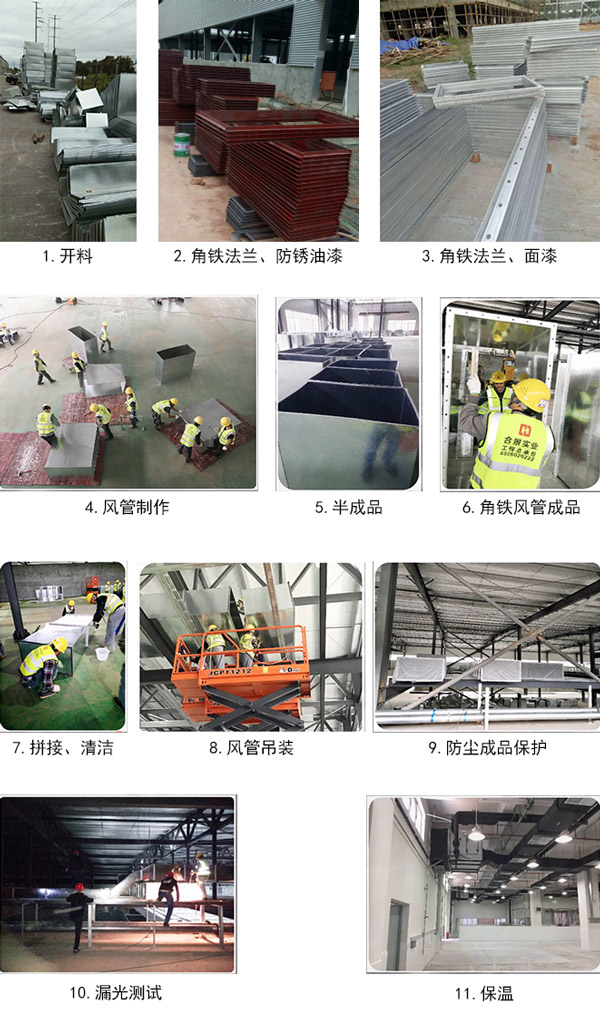

2、镀锌风管制作过程：

空气处理通风管道的应用

镀锌风管制作

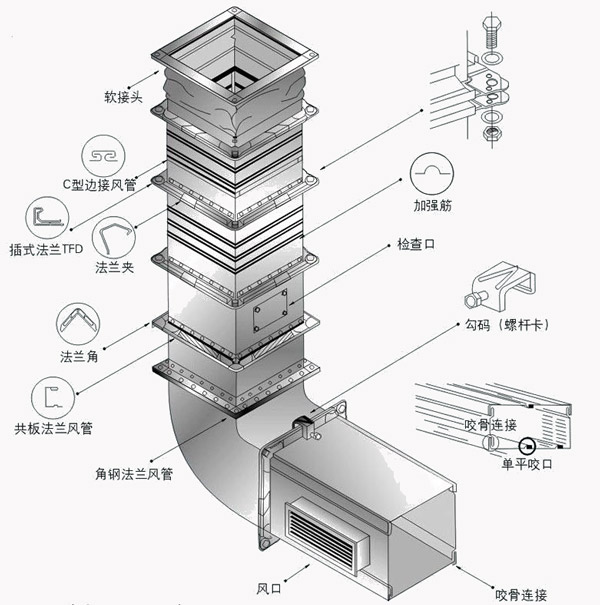

风管的制作工艺及各连接部件介绍

空气处理通风管道的应用

风管的制作工艺及各连接部件

风管的制作工艺及折骨介绍

空气处理通风管道的应用

风管的制作工艺及折骨

一、镀锌风管的特点及应用

镀锌风管内壁光滑、阻力小、气密性好、承压强度高；

其造价比不锈钢板风管低，用途十分广泛；

适合含湿量小的一般性气体的输送,有易生锈，无保温和消声功能，制作安装周期长的特点；镀锌风管是目前空调工程、通风排烟系统中应用最传统、最广泛的产品。

二、不锈钢板风管的特点及应用

不锈钢风管成品因其优异的耐蚀性、耐热性、高强度等物化性能，主要应用于多种气密性要求较高的工艺排气系统、溶剂排气系统、有机排气系统、废气排气系统及普通排气系统室外部分、湿热排气系统、排烟除尘系统等。常用于超洁净系统高效过滤器后的送风管、输送腐蚀性气体的管道。

三、硬聚氯乙烯、聚丙烯(pp)板风管的特点及应用

1 ）具有较高的硬度、刚度和许用应力；

2 ）抗老化能力好，经久耐用，寿命长；

3 ）耐腐蚀，价格低，易于粘接，自熄；

4 ）安装方便简捷，密封性好；

5 ）不抗撞击，耐久性差，接头粘合技术要求高，固化时间较长。多用于实验室的通风系统中，也可用于酸碱排风。

四、无机玻璃钢风管

优点：1、耐高温（一般情况下，华氏温度400摄氏度能保持产品不变形）；2、耐腐蚀、耐老化、不易变形；3、强度高；4、重量轻；5、隔热、吸音；6、不燃；

缺点：1、韧性较差；2、吸潮返卤3、泛霜4、翘曲变形5、抗弯强度低 6、耐水性差7、脆性大

主要应用于公用建筑、人防工程及一般需要安装通风及空调设施的工业厂房和矿井等的通风管、防、排烟管。

五、酚醛复合风管

酚醛复合风管中间层为酚醛泡沫，内外层为压花铝箔复合而成

优点：1、重量轻，可减轻建筑负荷，且安装方便　２.降低成本　3、可缩短施工周期

缺点：1、强度低，抗风压差，2、板材易损坏。

一般用于一些无工艺要求的场所：如商场，工厂

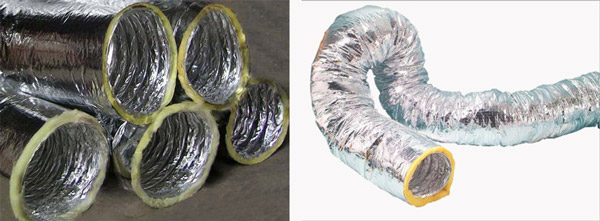

六、双面铝箔保温软管

不作为主管道用，一般用于主管道与出口风之间的软连接。

七、布袋风管

布袋风管是通过特殊织物纤维织成的空气分布系统，通过纤维渗透和喷孔射流的独特出风模式，达到均匀送风的送出风末端系统。应用在空调末端的空气分布器。

特点：外观样式多样、易清洁，健康卫生、宁静降噪、重量轻、工期短、环保节能、经济好，保风管、风阀、散流器、保温材料与一身，而且能循环反复使用，为您节省70%。适用普通空调，对常常需要改变区域功能的地方最为适合，可以反复使用：如展馆、仓库。
