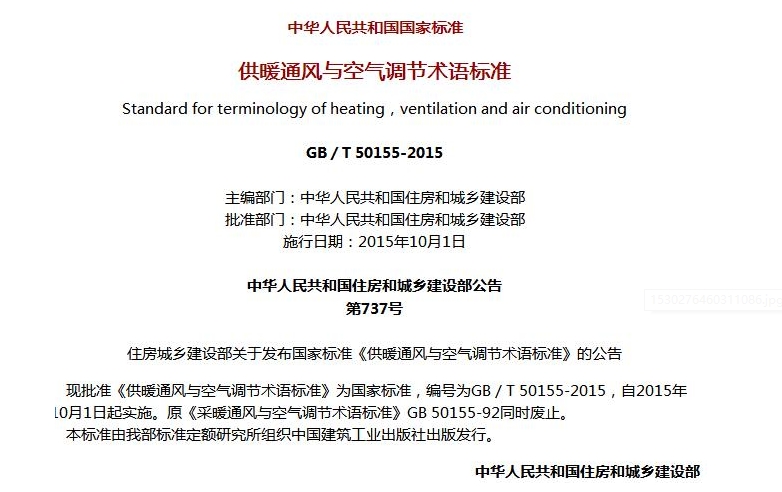

国家标准《供暖通风与空气调节术语标准》GB/T 50155-2015

2023-10-31
共有2281家企业看过

洁净厂房

    本标准主编单位:亚太建设科技信息研究院有限公司

                    中国建筑设计院有限公司
    本标准参编单位:仲恺农业工程学院
                    贵州省建筑设计研究院
                    同济大学
                    重庆大学
                    北京建筑大学
                    西安建筑科技大学
                    湖南大学
                    上海建筑设计研究院有限公司
                    中国中建设计集团有限公司
                    华东建筑设计研究院有限公司
                    中国建筑西南设计研究院有限公司
                    北京市建筑设计研究院有限公司
                    天津市建筑设计院
                    清华大学
                    华南理工大学建筑设计研究院
                    中国建筑科学研究院
                    青岛理工大学
                    中国中元国际工程有限公司
                    哈尔滨工业大学
                    特灵空调系统(中国)有限公司
                    上海新晃空调设备股份有限公司
                    新疆绿色使者空气环境技术有限公司
                    广东申菱空调设备有限公司
    本标准主要起草人员:潘云钢 丁力行 王曙明 孙延勋 徐文华 付祥钊 李德英 李安桂 李念平 寿炜炜 满孝新 杨国荣 戎向阳 夏令操 伍小亭 徐稳龙 石文星 陈祖铭 曹阳 胡松涛 李著萱 高甫生 胡竹萍 龚雪 贾晶 刘明 于向阳 易新文
    本标准主要审查人员:徐伟 李先庭 李娥飞 王唯国 郎四维 许钟麟 符永正 于晓明 孟庆林 杨健 牛小化

    以下规范内容由合洁科技电子净化工程www.hetongsd.com/进行整理编辑



1 总 则


1.0.1 为统一规范供暖通风与空气调节工程的术语,实现专业术语的标准化,促进供暖通风与空气调节技术的发展,制定本标准。
1.0.2 本标准适用于供暖通风与空气调节工程的设计、施工、验收、运行维护及科研、教学等。
1.0.3 供暖通风与空气调节术语除应符合本标准的规定外,尚应符合国家现行有关标准的规定。


2 基本术语

2.2 室内设计参数及热舒适


2.2.1 室内温(湿)度 indoor temperature(humidity)
    建筑物内部的空气温(湿)度。
2.2.2 工作地点温度 temperature at work place
    室内固定工作地点的空气平均温度。
2.2.3 室内空气计算参数 indoor air design conditions
    设计计算中选取的室内空气温度、相对湿度和空气流速等。
2.2.4 室内温湿度基数 indoor reference for air temperature and relative humidity
    根据工艺或舒适要求确定的空气调节房间工作区的空气温度和相对湿度基准值。
2.2.5 室内温湿度允许波动范围 allowed indoor fluctuation of temperature and relative humidity
    空气调节房间在需要保持规定参数的时间内,工作区的空气温度或相对湿度与其基数的允许差值。
2.2.6 区域温差 space temperature variation
    空气调节房间中,空气温度在空间各点上的差值。
2.2.7 热舒适 thermal comfort
    人员对客观热环境从生理与心理方面都达到满意的状态。
2.2.8 预计平均热感觉指数 predicted mean vote
    以人体热平衡的基本方程式以及心理生理学主观热感觉的等级为出发点,考虑了人体热舒适感诸多有关因素的全面评价指标。PMV指数表明群体对于(+3~—3)七个等级热感觉投票的平均指数,简称PMV。
2.2.9 预计不满意者的百分数 predicted percentage of dissat-isfied
    预计处于热环境中的群体对于热环境不满意的投票平均值,可预计群体中感觉过暖或过凉“根据七级热感觉投票表示热(+3),温暖(+2),微暖(+1),中性(0),微凉(—1),凉(—2),或冷(—3)”的人的百分数,简称PPD。
2.2.10 不适冷风感 draft
    由冷气流运动造成的人体局部冷不适。
2.2.11 空气分布特性指标 air diFFUsion performance index
    舒适性空调中用来评价人的舒适性的指标,系指活动区测点总数中符合要求测点所占的百分比,简称ADPI。
2.2.12 热应激指标 heat stress index
    为保持人体热平衡所需要的蒸发散热量与环境容许的皮肤表面最大蒸发散热量之比。是衡量热环境对人体处于不同活动量时的热作用的指标,简称HSI。
2.2.13 有效温度 effective temperature
    将干球温度、湿度、空气流速对人体温暖感或冷感的影响综合成一个单一数值的任意指标。它在数值上等于产生相同感觉的静止饱和空气的温度,简称ET。
2.2.14 新有效温度 new effective temperature
    身着0.6clo服装静坐在流速为0.15m/s的空气中的人与同样服装和活动的人在相对湿度50%空气环境中的冷热感相同时,后者所处环境的空气干球温度就是前者的新有效温度,简称ET*
2.2.15 标准有效温度 standard effective temperature
    当人体的皮肤温度、皮肤湿润度和热损失与标准环境中穿着0.6clo的标准热阻服装、其活动量对应于新陈代谢率为58W/m2的人员相同时,该标准环境温度即为标准有效温度,简称SET。
2.2.16 湿球黑球温度指数 wet-bulb-globe temperature index
    用于综合评价人体接触生产环境热强度的一个经验指数,简称WBGT index。
2.2.17 平均辐射温度 mean radiant temperature
    与在真实非一致环境中人员的辐射换热量相同的假想一致封闭黑体环境的内表面温度,简称MRT。
2.2.18 操作温度 operative temperature
    综合空气温度和平均辐射温度对人体热感觉影响的当量温度,简称OT。
2.2.19 隔热 thermal insulation
    采用适当的材料或构造作隔离层,以减少热量传递的措施。


2.1 一般术语



2.1.1 计算参数 parameters for calculation
    特指设计计算过程中所采用的表征空气状态或变化过程及太阳辐射的物理量。常用的计算参数有干球温度、湿球温度、含湿量、比焓、风速和压力等。
2.1.2 空气温度 air temperature
    暴露于空气中但又不受太阳直接辐射的温度表上所指示的温度,一般指干球温度。
2.1.3 干球温度 dry-bulb temperature
    暴露于空气中但又不受太阳直接辐射的干球温度表上所指示的数值。
2.1.4 湿球温度 wet-bulb temperature
    暴露于空气中但又不受太阳直接辐射的湿球温度表上所指示的数值。
2.1.5 黑球温度 black globe temperature
    黑球温度表所指示的温度。
2.1.6 露点温度 dew-point temperature
    一定压力下空气等湿冷却达到饱和时的温度。
2.1.7 空气湿度 air humidity
    表征空气中水汽含量的物理量,主要有绝对湿度、相对湿度和含湿量三个参数。
2.1.8 绝对湿度 absolute humidity
    单位体积的湿空气中所含水蒸气的质量。
2.1.9 相对湿度 relative humidity
    空气实际的水蒸气分压力与同温度下饱和状态空气的水蒸气分压力之比,用百分率表示。
2.1.10 含湿量 humidity ratio
    湿空气中,所含水蒸气的质量与干空气质量之比。
2.1.11 历年值 annual value
    逐年值,特指整编气象资料时,所给出的以往一段连续年份中每一年的某一时段的平均值或极值。
2.1.12 累年值 normal value
    多年值,特指整编气象资料时,所给出的以往一段连续年份的某一时段的累计平均值或极值。
2.1.13 历年最冷月 annual coldest month
    每年逐月平均气温最低的月份。
2.1.14 历年最热月 annual hottest month
    每年逐月平均气温最高的月份。
2.1.15 累年最冷月 normal coldest month
    累年逐月平均气温最低的月份。
2.1.16 累年最热月 normal hottest month
    累年逐月平均气温最高的月份。
2.1.17 累年最冷三个月 normal coldest 3-month period
    累年逐月平均气温最低的三个月。
2.1.18 累年最热三个月 normal hottest 3-month period
    累年逐月平均气温最高的三个月。
2.1.19 不保证天数
    冬季室外空气日平均温度低于室外计算日平均温度的日数,或夏季室外空气日平均温度高于室外计算日平均温度的日数。
2.1.20 不保证小时数
    夏季室外逐时空气温度高于室外计算温度的小时数,或冬季室外逐时空气温度低于室外计算温度的小时数。
2.1.21 滑动平均 moving averages
    在一系列有序数据中,逐个地将其中每一数据通过计算替换为包括该数据在内的一组数据的平均值,以消除某些随机变化和短周期变化影响的统计方法,也称移动平均。
2.1.22 辐射强度 radiant intensity
    在给定方向的立体角元内,点辐射源或辐射源面元发射的辐射功率与该立体角元之比。
2.1.23 辐射照度 irradiance
    照射到表面一点处的面元上的辐射功率与该面元的面积之比。
2.1.24 热桥 thermal bridge
    绝热构造中,存在温差的内外表面间具有低热阻值的通路,又称冷桥。
2.1.25 可吸入颗粒物 inhaleble particles
    悬浮在空气中,空气动力学直径小于等于10μm的颗粒物,简称PM10。
2.1.26 细颗粒物 particulate matter
    悬浮在空气中,空气动力学直径小于等于2.5μm的颗粒物,简称PM2.5。
2.1.27 供暖 heating
    使室内获得热量并保持一定温度,以达到适宜的生活条件或工作条件的技术,也称采暖。
2.1.28 通风 ventilation
    采用自然或机械方法对封闭空间进行换气,以获得安全、健康等适宜的空气环境的技术。
2.1.29 空气调节 air conditioning
    使服务空间内的空气温度、湿度、清洁度、气流速度和空气压力梯度等参数达到给定要求的技术,简称空调。
2.1.30 空气净化 air purification
    减少空气中的污染物质,使空气洁净的过程,也称洁净。
2.1.31 冷热源 cold and heat source
    能够利用其带走热量或者从中获得热量的物质或环境。
2.1.32 可再生能源 renewable energy resource
    经使用、消耗、加工、燃烧、废弃等程序后,能在一定可预见的周期内重复形成的、具有自我更新和复原特性,并可持续被利用的一类自然能源。


2.3 室外计算参数


2.3.1 室外温(湿)度 outdoor temperature(humidity)
    建筑物周围的空气温(湿)度。
2.3.2 定时温(湿)度 fixed time temperature(humidity)
    特指气象台站按每日规定时刻所观测记录的空气温(湿)度。包括日4值、日8值和逐时观测值等。
2.3.3 日平均温(湿)度 mean daily temperature(humidity)
    每日逐时或定时温(湿)度的平均值。
2.3.4 月平均温(湿)度 mean monthly temperature(humid-ity)
    一个月逐日平均温(湿)度的平均值。
2.3.5 年平均温(湿)度 mean annual temperature(humidi-ty)
    一年逐月平均温(湿)度的平均值。
2.3.6 月平均最高温度 mean monthly maximum temperature
    一个月逐日最高温度的平均值。
2.3.7 月平均最低温度 mean monthly minimum temperature
    一个月逐日最低温度的平均值。
2.3.8 极端最高温度 extreme maximum temperature
    一定时段内,逐日最高温度中的最大值。
2.3.9 极端最低温度 extreme minimum temperature
    一定时段内,逐日最低温度中的最小值。
2.3.10 日较差 daily range
    一日内,气温、气压、湿度等气候要素观测记录的最大值与最小值之差。
2.3.11 大气压力 atmospheric pressure
    由大气层自身重力产生的作用于物体上的压强。
2.3.12 水蒸气分压力 partial pressure of water vapor
    由大气中的水蒸气组分所产生的压强。
2.3.13 平均相对湿度 mean relative humidity
    一定时段内,空气相对湿度的平均值。
2.3.14 风速 wind speed
    空气在单位时间内沿水平方向所流动的距离。
2.3.15 平均风速 mean wind speed
    一定时段或区域内所观测的风速的平均值。
2.3.16 风向 wind direction
    风的来向。
2.3.17 风向频率 frequency of wind direction
    一定时段内,某风向出现的次数占总观测次数的百分率。
2.3.18 最多风向 dominant wind direction
    一定时段内,风向频率最大的风向。
2.3.19 日照率 percentage of sunshine
    一定时段内,实际日照总时数占可照总时数的百分率。
2.3.20 最大冻土深度 maximum depth of frozen ground
    地表土层或疏松岩石冻结的最大深度。
2.3.21 室外气象计算参数 outdoor air design conditions
    基于室内温湿度要求保证的程度,并考虑经济合理等因素,按规定的统计方法确定的在设计计算中采取的室外气象参数。
2.3.22 供暖室外计算温度 outdoor design temperature for heating
    按历年平均不保证5d的统计方法,由气象资料确定的用于供暖设计计算的参数。
2.3.23 冬季通风室外计算温度 outdoor design temperature for winter ventilation
    按累年最冷月平均温度确定的用于冬季通风设计的室外日平均干球温度。
2.3.24 冬季空气调节室外计算温度 outdoor design tempera-ture for winter air conditioning
    以日平均温度为基础,按历年平均不保证1d,通过统计气象资料确定的用于冬季空气调节设计的室外空气计算参数。
2.3.25 冬季空气调节室外计算相对湿度 outdoor design rela-tive humidity for winter air conditioning
    按累年最冷月平均相对湿度确定的,用于冬季空气调节设计计算的室外空气相对湿度。
2.3.26 冬季围护结构室外计算温度 outdoor design tempera-ture for calculated envelope in winter
    在建筑物围护结构的热工设计中,用于确定最小传热阻的冬季室外计算参数。
2.3.27 夏季通风室外计算温度 outdoor design temperature for summer ventilation
    按历年最热月14时的月平均温度的平均值确定的,用于夏季通风设计计算的室外空气温度。
2.3.28 夏季通风室外计算相对湿度 outdoor design relative humidity for summer ventilation
    按历年最热月14时的月平均相对湿度的平均值确定的,用于夏季通风设计计算的室外空气相对湿度。
2.3.29 夏季空气调节室外计算干球温度 outdoor design dry-bulb temperature for summer air conditioning
    以小时干球温度为基础,按历年平均不保证50h的统计方法,统计气象资料确定的用于夏季空气调节设计的室外空气干球温度。
2.3.30 夏季空气调节室外计算湿球温度 outdoor design wet-bulb temperature for summer air conditioning
    以小时湿球温度为基础,按历年平均不保证50h的统计方法,统计气象资料确定的用于夏季空气调节设计计算的室外空气湿球温度。
2.3.31 夏季空气调节室外计算日平均温度 outdoor design mean daily temperature for summer air conditioning
    以日平均温度为基础,按历年平均不保证5h的统计方法,统计气象资料确定的用于夏季空气调节设计的室外空气干球温度。
2.3.32 夏季空气调节室外计算逐时温度 outdoor design hour-ly temperature for summer air conditioning
    在夏季空气调节设计中,按不稳定传热计算空调逐时冷负荷时制定的室外空气计算参数。
2.3.33 供暖室外临界温度 outdoor critical air temperature for heating
    借助于建筑物围护结构的热惰性,当室内温度可达到人体基本生理要求的下限环境温度时,此时所对应的室外日平均干球温度。
2.3.34 计算供暖期天数 heating period for calculation
    采用滑动平均法计算出的累年日平均温度低于或等于供暖室外临界温度的天数。
2.3.35 计算供暖期室外平均温度 mean outdoor temperature during heating period
    计算供暖期室外日平均温度的算术平均值。
2.3.36 供暖度日数 heating degree days
    一年中,当某天室外日平均温度低于18℃时,将该日平均温度与18℃的差值乘以1d,所得乘积的累加值,简称HDD。
2.3.37 供冷度日数 cooling degree days
    一年中,当某天室外日平均温度高于26℃时,将该日平均温度与26℃的差值乘以1d,所得乘积的累加值,简称CDD。
2.3.38 太阳常数 solar constant
    地球在位于日地平均距离处时,地球大气层顶界垂直于太阳光线平面上的太阳辐射照度。
2.3.39 太阳高度角 solar altitude
    太阳光线与其水平投影之间的夹角,也称太阳高度。
2.3.40 太阳方位角 solar azimuth
    太阳光线的水平投影与正南方向的夹角。
2.3.41 地方太阳时 local solar time
    以太阳正对当地子午线的时刻为中午12时所推算出的时间。
2.3.42 太阳赤纬 solar declination
    太阳中心和地球中心的连线与此连线在赤道平面的投影之间的夹角。
2.3.43 太阳辐射 solar radiation
    太阳以电磁波或粒子形式向周围空间放射的能量。
2.3.44 太阳直射辐射 diffusion solar radiation
    在与太阳辐射方向相垂直的平面上接收到的直接来自太阳即不包括经由大气散射的那部分太阳辐射。
2.3.45 天空散射辐射 sky radiation
    由于大气的散射作用从半球天空的各个部分到达地面的那部分太阳辐射,也称太阳散射辐射。
2.3.46 总辐射 global radiation
    到达水平地面上的太阳直射辐射和天空散射辐射之和。
2.3.47 太阳辐射照度 solar irradiance
    以太阳为辐射源,在某一表面上形成的辐射照度。
2.3.48 大气透明度 atmospheric transparency
    在给定太阳高度角情况下,大气对直接太阳辐射的透射比,也称大气透明系数。
2.3.49 典型气象年 typical meteorological year
    以近10年的月平均值为依据,从近10年的资料中选取一年各月的平均值作为典型气象年,简称TMY。
2.3.50 冬季最多风向平均风速 mean wind speed of dominant wind direction at winter
    冬季,风向频率最大风向下的风速平均值。
2.3.51 极端含湿量 extreme moisture content
    一定时段内,逐日最高空气含湿量的最大值。
2.3.52 标准状态 normal state
    温度为273K,压力为101325Pa时的空气状态。
2.3.53 环境测试舱 environmental test chamber
    模拟环境状态的封闭空间,常用于测试建筑材料和装修材料的污染物释放量的设备。


2.4 室内空气质量


2.4.1 室内环境 indoor environment
    相对封闭的建筑及交通工具等内部空间环境。
2.4.2 室内空气质量 indoor air quality
    对与室内空气环境相关的物理、化学及生物等因素给人员身体健康和心理感受造成的影响程度的综合性描述。
2.4.3 室内空气质量参数 indoor air quality parameter
    室内空气中与人体健康有关的物理、化学、生物和放射性参数。
2.4.4 空气动力学直径 aerodynamic diameter
    按斯托克斯定律求出的,在低雷诺数的气流中与同密度颗粒具有相同沉降速度的球体直径。
2.4.5 挥发性有机物 volatile organic compound
    沸点在50℃~250℃,室温下饱和蒸气压超过133.32Pa,在常温下以蒸气形式存在于空气中的一大类有机化合物。按其化学结构的不同,可以进一步分为8类:烷类、芳烃类、烯类、卤烃类、酯类、醛类、酮类和其他,简称VOC。
2.4.6 总挥发性有机物 total volatile organic compound
    利用Tenax GC或Tenax TA采样,用气相色谱非极性柱分析保留时间在正己烷和正十六烷之间并包括它们在内的已知和未知的挥发性有机物总称,简称TVOC。
2.4.7 年平均浓度 annual mean concentration
    一年的逐日平均浓度的算术平均值。
2.4.8 日平均浓度 daily average concentration
    一天的平均浓度。
2.4.9 小时平均浓度 hourly average concentration
    一小时的平均浓度。
2.4.10 新风量 outdoor air rate
    单位时间内进入室内的室外空气总量。
2.4.11 氡浓度 radon concentration
    实际测量的单位体积空气内氡的含量。
2.4.12 土壤表面氡析出率 radon exhalation rate from soil surface
    单位面积(m2)上、单位时间(s)内析出的氡的放射性活度(Bq)。
2.4.13 内照射指数 internal exposure index
    建筑材料中天然放射性核素镭-226的放射性比活度除以比活度限量值200而得的商。
2.4.14 外照射指数 external exposure index
    建筑材料中天然放射性核素镭-226、钍-232和钾-40的放射性比活度,分别除以其各自单独存在时的比活度限量值(370,260,4200)而得的商之和。
2.4.15 水性涂料 water based coating material
    以水为稀释剂的涂料。
2.4.16 游离甲醛释放量 content of released formaldehyde
    在环境测试舱法或干燥器法的测试条件下,材料释放游离甲醛的量。
2.4.17 游离甲醛含量 content of free formaldehyde
    在穿孔法的测试条件下,材料单位质量中含有游离甲醛的量。
2.4.18 截止点 cut off
    在一定条件下,采样器助捕集效率等于规定值时对应的颗粒粒径。
2.4.19 串级冲击式采样器 cascade impactor
    用冲击的原理,按冲量大小,同时分别采集不同粒径颗粒的一种采样器。
2.4.20 冲击式采样器 impinger
    利用冲击和滞留原理采集颗粒物及气体的一种采样器。
2.4.21 等速采样 isokinetic sampling
    一种采集气流中悬浮颗粒物的采样方法,其采样速度的大小和方向与采样点的气流速度相同。



3 供 暖
3.1 一般术语



3.1.1 集中供暖 centralized heating
    热源和散热设备分别设置,用热媒管道相连接,由热源向多个热力入口或热用户供给热量的供暖方式。
3.1.2 分散供暖 decentralized heating
    由小型热源通过管道向多个房间供热的小规模供暖方式,或集热源和散热设备为一体的单体的供暖方式。
3.1.3 全面供暖 space heating
    使整个房间保持所需温度而设置的供暖方式。
3.1.4 局部供暖 spot heating
    使室内局部区域或局部工作地点保持所需温度要求而设置的供暖方式。
3.1.5 连续供暖 continuous heating
    在供暖期内,连续向建筑物供热,以维持室内平均温度均能达到设计温度的供暖方式。
3.1.6 间歇供暖 intermittent heating
    仅在建筑物工作时间内,维持室内平均温度均能达到设计温度的供暖方式。
3.1.7 值班供暖 non-working time heating
    在非工作时间或中断使用的时间内,为使建筑物保持最低室温要求而设置的供暖。
3.1.8 热水供暖 hot water heating
    以热水作为热媒的供暖方式。
3.1.9 低温热水供暖 low temperature water heating
    以温度低于100℃的热水作为热媒的供暖方式,也称低温水供暖。
3.1.10 高温热水供暖 high temperature water heating
    以温度高于100℃的热水作为热媒的供暖方式,也称高温水供暖。
3.1.11 蒸汽供暖 steam heating
    以蒸汽作为热媒的供暖方式。
3.1.12 高压蒸汽供暖 high-pressure steam heating
    以工作压力高于70kPa的蒸汽作为热媒的供暖方式。
3.1.13 低压蒸汽供暖 low-pressure steam heating
    以工作压力低于或等于70kPa但高于当地大气压力的蒸汽作为热媒的供暖方式。
3.1.14 真空供暖 vacuum heating
    工作压力低于当地大气压力的蒸汽供暖方式。
3.1.15 对流供暖 convection heating
    以自然对流换热为主的供暖方式。
3.1.16 散热器供暖 radiator heating
    利用散热器向室内传热的供暖方式。
3.1.17 热风供暖 warm-air heating
    以热空气作为供暖介质的对流供暖方式。
3.1.18 集中送风供暖 centralized air supply
    通过风道与空气分布装置将热空气送至供暖区域的供暖方式。
3.1.19 辐射供暖 radiant heating
    以辐射传热为主的供暖方式。
3.1.20 顶棚辐射供暖 ceiling radiant heating
    以热水或热风为热媒,加热元件敷设在顶棚内的低温辐射供暖方式。
3.1.21 地面辐射供暖 floor radiant heating
    以热水或热风为热媒,加热元件敷设在地面中的低温辐射供暖方式。
3.1.22 墙壁辐射供暖 wall radiant heating
    以热水或热风为热媒,加热元件敷设在墙壁中的低温辐射供暖方式。
3.1.23 金属辐射板供暖 metal radiant panel heating
    以高温热水或高压蒸汽为热媒,以金属辐射板作散热设备的中温辐射供暖方式。
3.1.24 燃气红外线辐射供暖 gas-fired infrared heating
    利用可燃气体在辐射器中通过一定方式的燃烧,主要以红外线的形式放散出辐射热的高温辐射供暖方式。
3.1.25 电热辐射供暖 eletric radiant heating
    以电能通过加热元件辐射出的红外线作为辐射源的供暖方式。
3.1.26 火炉供暖 stove heating
    以火炉及其烟道系统作为热源和散热体的供暖方式。
3.1.27 火炕供暖 kang heating
    以灶及其与之连通的火炕、炕间墙、烟道系统为热源,以火炕自身为散热体的供暖方式。
3.1.28 太阳能供暖 solar heating
    通过一定方式,将太阳辐射能转换成热能的供暖方式。
3.1.29 热媒 heating medium
    热能的载体。工程上指传递热能的介质。
3.1.30 饱和蒸汽 saturated steam
    处于饱和状态的蒸汽,其温度等于蒸汽压力对应的饱和温度。
3.1.31 过热蒸汽 superheated steam
    温度高于相应压力下饱和温度的蒸汽。
3.1.32 二次蒸汽 flash steam
    蒸汽系统中,凝结水因压力降低所产生的蒸汽,也称闪发蒸汽。
3.1.33 汽水混合物 mixture of steam and water
    汽水两相同时存在的乳状混合物。
3.1.34 热媒参数 heating medium parameter
    表征热媒状态的物理量,如供水温度、回水温度和供汽压力等。
3.1.35 供水温度 supply water temperature
    室内供暖水系统入口处的水温。
3.1.36 回水温度 return water temperature
    室内供暖水系统出口处的水温。
3.1.37 供回水温差 temperature difference between supply and return water
    室内供暖水系统供水温度与回水温度之差。
3.1.38 供汽压力 pressure of steam supply
    蒸汽供暖系统入口处的蒸汽压力。
3.1.39 凝结水背压 back pressure of steam trap
    蒸汽供暖系统疏水器出口处凝结水的压力。
3.1.40 热力站 heat supply station
    用来转换供热介质种类、改变供热介质参数、分配、控制及计量供给热用户热量的综合体。
3.1.41 供热 heat supply
    利用热媒将热能从热源输送至各热用户的技术。
3.1.42 区域供热 district heating
    以热水或蒸汽作热媒,由热源集中向较大区域供应热能的方式。
3.1.43 热网 heat supply network
    由热源向各热用户供热的管道系统。
3.1.44 热力入口 building heating entry
    热网与室内用热系统的连接点及其相应的装置。
3.1.45 凝结水开式回水 open return of steam trap
    凝结水箱同大气连通的蒸汽凝结水回收方式。
3.1.46 凝结水闭式回水 closed return of steam trap
    凝结水箱不同大气直接连通的蒸汽凝结水回收方式。
3.1.47 凝结水余压回水 back pressure return of steam trap
    利用疏水器出口处凝结水所具有的剩余压力回收凝结水的方式。
3.1.48 凝结水闭式满管回水 closed full flow return of steam trap
    具有闭式水箱,利用二次蒸发箱分离二次蒸汽,凝结水管中无蒸汽且凝结水呈满管流动的有压蒸汽凝结水回收方式。
3.1.49 热量计量 heat metering
    通过量测来确定供热系统的热量。
3.1.50 集中供暖系统耗电输热比 electricity consumption to transferred heat quantity ratio
    设计工况下,集中供暖系统循环水泵总功耗(kW)与设计热负荷(kW)的比值,简称EHR-h。


3.2 围护结构与热负荷


3.2.1 围护结构 building envelope
    建筑物及房间各面的围挡物,如墙体、屋顶、地板和门窗等。分内、外围护结构两类。
3.2.2 空气间层 air space
    封闭在围护结构中较薄的空气层。
3.2.3 传热 heat transfer
    热量以传导、对流、辐射方式,从物体的高温侧向低温侧转移的过程。
3.2.4 稳态传热 steady-state heat transfer
    传热体系中任何一点的温度和热流量均不随时间变化的传热过程,也称稳定传热。
3.2.5 非稳态传热 unsteady-state heat transfer
    传热体系中任何一点的温度和热流量均随时间变化的传热过程,也称不稳定传热。
3.2.6 热流量 heat flow rate
    单位时间的传热量。
3.2.7 导热系数 heat conduction coefficient
    在稳态条件和单位温差作用下,通过单位厚度、单位面积的匀质材料的热流量,也称热导率。
3.2.8 热扩散率 thermal diffusivity
    材料的导热系数与其比热和密度乘积的比值,表征物体在加热或冷却时,各部分温度趋于一致的能力,曾称导温系数。
3.2.9 热阻 thermal resistance
    物体阻抗热传导能力大小的物理量。
3.2.10 表面传热系数 surface coefficient of heat transfer
    物体表面与其所接触的流体之间,在单位温差作用下,单位面积所通过的热流量。
3.2.11 表面传热阻 surface resistance of heat transfer
    表面传热系数的倒数。
3.2.12 传热系数 coefficient of heat transfer
    在稳态条件和物体两侧的冷热流体之间单位温差作用下,单位面积通过的热流量。
3.2.13 传热阻 resistance of heat transfer
    传热系数的倒数。
3.2.14 最大传热系数 maximum coefficient of heat transfer
    设计计算中容许采用的围护结构传热系数的上限值。
3.2.15 最小传热阻 minimum resistance of heat transfer
    最大传热系数的倒数。设计计算中容许采用的围护结构传热阻的下限值。
3.2.16 经济传热阻 economic resistance of heat transfer
    通过对建设投资、运行费用及能量消耗的分析、优化,确定的围护结构传热阻。
3.2.17 蓄热系数 coefficient of accumulation of heat
    当某一足够厚度的匀质材料层一侧受到谐波热作用时,通过表面的热流波幅与表面温度波幅的比值。用以表征材料储存热量能力或热稳定性优劣的物理量。
3.2.18 热惰性指标(D值) index of thermal inertia(value D)
    表征围护结构对温度波衰减快慢程度的量纲一指标,其值等于材料层热阻与蓄热系数的乘积。
3.2.19 衰减倍数 damping factor
    室外空气温度谐波振幅与围护结构内表面谐波温度振幅的比值。
3.2.20 延迟时间 heat lag
    室外空气温度谐波出现最高(低)值的时刻与围护结构内表面温度谐波出现最高(低)值的时刻之差。
3.2.21 蒸汽渗透系数 coefficient of vapor permeability
    单位厚度的物体,在两侧单位水蒸气分压力差作用下,单位时间,单位面积渗透的水蒸气量。
3.2.22 蒸汽渗透阻 resistance to water vapor permeation
    蒸汽渗透系数的倒数,表征物体阻抗水蒸气渗透能力大小的物理量。
3.2.23 耗热量 heat loss
    通过围护结构向室外传递的热流量,分基本耗热量和附加耗热量两部分。
3.2.24 基本耗热量 basic heat loss
    在稳态传热条件下,由于室内外温差作用,通过房间各部分围护结构向外传递的热流量。
3.2.25 附加耗热量 additional heat loss
    基于风力和房间朝向及高度等因素的影响,对基本耗热量所采取的附加或折减量。
3.2.26 围护结构温差修正系数 temperature difference correc-tion factor of envelope
    根据围护结构同室外空气接触状况,在设计计算中对室内外计算温差采取的修正系数。
3.2.27 温度梯度 temperature gradient
    沿某一方向上单位距离的温度变化幅度。
3.2.28 朝向修正率 correction factor for orientation
    基于太阳辐射的有利作用和房间朝向,在附加耗热量计算中采用的所占基本耗热量的百分率。
3.2.29 风力附加率 additional factor for wind force
    基于较大的室外风速会引起围护结构外表面换热系数增大,在附加耗热量计算中采用的所占基本耗热量的百分率。
3.2.30 外门附加率 additional factor for exterior door
    基于建筑物外门构造及开启的频繁程度,在附加耗热量计算中采用的所占基本耗热量的百分率。
3.2.31 高度附加率 additional factor for room height
    基于房间高度及竖向温度梯度的影响,在附加耗热量计算中采用的所占基本耗热量与其他附加耗热量之和的百分率。
3.2.32 间歇附加率 additional factor for intermittent heating
    在对间歇供暖房间进行预热的时间内,为迅速提高室内温度所需增加供给的热流量占热负荷的百分率。
3.2.33 冷风渗透耗热量 heat loss by infiltration
    在风压、热压作用下,渗入室内的冷空气被加热至室温所消耗的热量。
3.2.34 通风耗热量 ventilation heat loss
    室内通风换气所消耗的热量。
3.2.35 供暖热负荷 heating load
    根据供暖房间耗热量和得热量的平衡计算结果,需要供暖系统供给的热流量。
3.2.36 热水供应热负荷 hot-water heating load
    生活及生产耗用热水的热负荷。
3.2.37 热指标 heating load index for load estimation
    单位建筑面积的设计热负荷、按单位体积计算的设计热负荷或按单位产品计算的设计热负荷。
3.2.38 供暖面积热指标 heating load index per unit floor area
    单位供暖建筑面积的供暖设计热负荷。
3.2.39 供暖体积热指标 space-heating load index per unit building volume
    单位供暖建筑物外围体积在单位室内外设计温差下的供暖设计热负荷。
3.2.40 通风体积热指标 ventilation heating load index per u-nit building volume
    按单位建筑物外围体积计算的通风设计热负荷。
3.2.41 累计耗热量 annual heat consumption
    计算时间为年的耗热量。
3.2.42 供暖年耗热量 annual heat consumption on space-heat-ing
    供暖系统或供暖热用户在一个供暖期内的总耗热量。
3.2.43 通风年耗热量 heat consumption on ventilation during heating period
    一个通风热用户或供热系统中所有通风热用户在一个供暖期内的总耗热量。
3.2.44 生产工艺年耗热量 annual heat consumption on process heating
    一个生产工艺热用户或供热系统中所有生产工艺热用户一年内的总耗热量。
3.2.45 热水供应年耗热量 annual heat consumption on hot-water supply
    所有热水供应热用户在一年内的总耗热量。
3.2.46 热负荷图 heating load diagram
    供热系统中热负荷随时间变化的曲线图或柱状图。
3.2.47 热水供应日耗水量图 hourly variation graph of hot-water consumption in one day
    热水供应系统在一昼夜间所消耗水量逐时变化的曲线图或柱状图。
3.2.48 热负荷延续时间图 heating load duration graph
    全年或供暖期内不同室外温度下的热负荷变化情况及与之对应的延续时间的关系曲线图或柱状图。
3.2.49 户间传热负荷 heating load between neighborhood
    住宅建筑通过户间的隔墙及楼板,由于温差形成的供暖热负荷。


3.3 供暖系统


3.3.1 供暖系统 heating system
    为使建筑物达到供暖目的,而由热源或供热装置、散热设备和管道等组成的系统。
3.3.2 热水供暖系统 hot water heating system
    以热水作热媒的供暖系统。一般分为自然循环和机械循环热水供暖系统两种。
3.3.3 蒸汽供暖系统 steam heating system
    以蒸汽作热媒的供暖系统。
3.3.4 真空供暖系统 vacuum heating system
    在回水总管上装设真空回水泵的蒸汽供暖系统,也称真空回水供暖系统。
3.3.5 蒸汽喷射热水供暖系统 steam-jet hot water heating system
    以高压蒸汽为热源和动力源,以蒸汽喷射器加热并驱动热水循环的供暖系统。
3.3.6 散热器供暖系统 radiator heating system
    以各种对流散热器或辐射对流散热器作为室内散热设备的热水或蒸汽供暖系统。
3.3.7 热风供暖系统 warm-air heating system
    以热空气作为传热载体的供暖系统。一般指用暖风机、空气加热器将室内循环空气或从室外吸入的空气加热的供暖系统。
3.3.8 地面辐射供暖系统 floor heating system
    以辐射方式,由地面向室内进行供暖的系统。
3.3.9 同程式供暖系统 reversed return system
    热媒沿管网各并联环路流程相同的系统。
3.3.10 异程式供暖系统 direct return system
    热媒沿管网各并联环路流程不同的系统。
3.3.11 单管供暖系统 one-pipe heating system
    室内供暖设备之间采用串联连接的系统。
3.3.12 垂直单管供暖系统 vertical one-pipe heating system
    竖向布置的各组供暖设备沿一根立管串联的供暖系统。
3.3.13 水平单管供暖系统 one-pipe loop circuit heating sys-tem
    水平布置的各组供暖设备沿一根干管串联的供暖系统。
3.3.14 单管顺序式供暖系统 one-pipe series-loop heating system
    每根立管或水平管中的热媒流量全部依次流经散热器的单管供暖系统,也称单管顺流式供暖系统。
3.3.15 单管跨越式供暖系统 one-pipe circuit cross-over heat-ing system
    每组立管或水平管中的热媒不全部逐一流经每组散热器而有一部分分流的单管供暖系统。
3.3.16 双管供暖系统 two-pipe heating system
    各组室内供暖设备之间均采用并联连接的系统。
3.3.17 单双管混合式供暖系统 one-and-two pipe combined heating system
    每组立管或水平管分段由单管和双管混合组成的供暖系统。
3.3.18 上分式系统 downfeed system
    水平干管布置在建筑物上部空间,通过各个立管自上而下分配热媒的系统,也称上供式系统或上行下给式系统。
3.3.19 下分式系统 upfeed system
    水平干管布置在建筑物的底部,通过各个立管自下而上分配热媒的系统,也称下供式系统或下行上给式系统。
3.3.20 中分式系统 midfeed system
    水平干管布置在建筑物的中部,通过各个立管分别向上和向下分配热媒的系统,也称中供式系统或中给式系统。
3.3.21 住宅户内系统 heating system within apartment and house
    设置于住宅户内或套内的供暖系统,其经常采用的系统形式为水平并联。
3.3.22 共用立管 common riser
    多层或高层住宅建筑内,用于连接各层户内供暖系统的垂直供、回管道,区别于传统的连接各层散热器的户内立管。
3.3.23 直接连接 direct connection
    室外供热热网的热媒直接供应到室内供暖系统的末端供暖设备的连接方式。
3.3.24 间接连接 indirect connection
    以室外供热热网的热媒为热源,通过换热器向室内供暖系统提供热量的连接方式。
3.3.25 循环水量 circuit flow rate
    闭式供暖系统中,保证供给热量所需要的热水流量。
3.3.26 补水量 make-up water rate
    闭式供暖系统中,为防止系统因漏水等原因导致系统压力不足而需要向供暖系统补充的水流量。

3.4 管网、管道及配件


3.4.1 供热管网 heating network
    由热源向热用户输送和分配供热介质的管线系统,也称热网、热力网。
3.4.2 枝状管网 tree-shaped heating network
    呈树枝状布置的供热管网。
3.4.3 环状管网 ring-shaped heating network
    干线构成环状的供热管网。
3.4.4 一级管网 primary circuit
    在设置一级换热站的供热系统中,由热源至换热站的供热管道系统。
3.4.5 二级管网 secondary circuit
    在设置一级换热站的供热系统中,由换热站至热用户的供热管道系统。
3.4.6 多级管网 multiple circuit
    设置两级以及两级以上换热站的供热系统。
3.4.7 供热管网输送效率 heat transfer efficiency of heating network
    供热管网输送给热用户的总热量与从供热管网得到的总热量之比值。
3.4.8 供热管线 heating pipeline
    输送供热介质的室外管道及其沿线的管路附件的总称。
3.4.9 供热管路附件 fittings and accessories in heating pipe-line
    供热管路上的管件、阀门、补偿器、支座、支架和温度计、压力表等器具的总称。
3.4.10 输送干线 transfer main
    自热源至主要负荷区且长度较长,无支干线或支线接出的供热干线。
3.4.11 输配干线 transmission and distribution pipeline
    管线沿途有支干线或支线接出的供热干线。
3.4.12 供热管网连通管线 interconnecting pipe in heating network
    将两个供热系统或同一供热系统的干线连接起来的管段。
3.4.13 供暖管道 heating pipeline
    供暖系统的总管、干管、立管和支管及其连接配件等的统称。
3.4.14 热水管 hot water pipe
    热水系统中热水供水管与回水管的统称。
3.4.15 蒸汽管 steam pipe
    输送蒸汽的管道。
3.4.16 凝结水管 condensate pipe
    输送蒸汽凝结水的管道。
3.4.17 干式凝结水管 dry condensate return pipe
    不被凝结水充满的凝结水管,也称干式回水管。
3.4.18 湿式凝结水管 wet condensate return pipe
    管中充满凝结水,呈满管流动的凝结水管,也称湿式回水管。
3.4.19 总管 main pipe
    热水或蒸汽系统进、出口未经分流之前或全部分流以后的总管段。
3.4.20 干管 trunk pipe
    连接若干立管的具有分流或合流作用的主管道。
3.4.21 立管 riser
    竖向布置的热水或蒸汽系统中与散热设备支管连接的竖直管道。
3.4.22 支管 branch pipe
    同散热设备进出口连接的管段。
3.4.23 散热器供回水支管 feeding and return branch of radia-tor to riser
    与散热器进口相连的管段。
3.4.24 排气管 vent pipe
    热水或蒸汽系统中用于排除空气的管道。
3.4.25 泄水管 drain pipe
    热水或蒸汽系统中用于排水的管道。
3.4.26 旁通管 by-pass pipe
    为适应热水或蒸汽系统运行、检修和调节需要,而与某一设备或附件并联连接的绕行管。
3.4.27 膨胀管 expansion pipe
    膨胀水箱与热水系统之间的连通管。
3.4.28 循环管 circulation pipe
    为适应调节、防冻等需要,使系统中的水得以部分回流的管道。
3.4.29 排污管 drainage pipe
    供定期排除热水或蒸汽系统中可能积存的污物和浊水用的管道。
3.4.30 溢流管 overflow pipe
    通过溢流控制水箱最高水位的管道。
3.4.31 管道配件 pipe fittings
    管道与管道或管道与设备连接用的各种零配件的统称。
3.4.32 热水分(集)配器 header
    设有一对系统供、回水接口和多对环路供、回水接口,并设有环路调节阀及排气阀的筒形承压装置。多用于低温地面辐射供暖系统及户内章鱼式散热器供暖系统。
3.4.33 管接头 coupling
    具有两个内螺纹接口的直管段连接件,也称管箍。
3.4.34 活接头 union
    便于局部安装或拆卸的管接头。
3.4.35 异径管接头 reducing coupling
    具有两个接口但其直径不同的管接头。
3.4.36 弯头 elbow
    具有两个接口的管道转弯连接件。
3.4.37 三通 tee
    具有三个接口的分支管连接件。
3.4.38 四通 cross
    具有四个接口的分支管连接件。
3.4.39 丝堵 screwed plug
    管道或散热器端部的外螺纹堵塞件。
3.4.40 补心 bushing
    具有变径作用的内外螺纹连接件。
3.4.41 长丝 close nipple
    相当于标准螺纹长度两倍的螺纹连接件。
3.4.42 对丝 screw nipple
    组装片式散热器用的两端螺纹相反的连接件。
3.4.43 固定支架 fixed support
    限制管道在支撑点处发生径向和轴向位移的管道支架。
3.4.44 滑动支架 movable support
    允许管道在支撑点处发生轴向位移的管道支架。


3.5 水力计算


3.5.1 水力计算 hydraulic calculation
    为使系统中各管段的流量符合设计要求,所进行的管径选择、阻力计算及流量调整等一系列运算过程。
3.5.2 环路 loop
    特指流体可在其中进行循环流动的闭合通路。
3.5.3 最不利环路 index circuit
    系统中流动阻力最大的环路。
3.5.4 共同段 common section
    系统中各环路的共用部分。
3.5.5 非共同段 non-common section
    系统中各环路的非共用部分。
3.5.6 管段 pipe section
    特指系统中流量和管径不发生变化的管道段落。
3.5.7 管段长度 length of pipe section
    管段实际延续的长度。
3.5.8 当量长度 equivalent length
    在系统的水力计算中,将局部阻力折算成与之相当的同一管径的摩擦阻力所对应的管段长度。
3.5.9 折算长度 effective length
    管段长度与当量长度之和。
3.5.10 摩擦阻力 fricional resistance
    当流体沿管道流动时,由于流体分子间及其与管壁间的摩擦而引起的阻力。
3.5.11 比摩阻 specific frictional resistance
    单位长度管道的摩擦阻力。
3.5.12 摩擦系数 friction factor
    流体分子间及其与管壁间摩擦而产生阻力的量纲一数,也称摩擦阻力系数。
3.5.13 绝对粗糙度 absolute roughness
    管道内表面不规则起伏中的峰谷平均高差。
3.5.14 相对粗糙度 roughness factor
    管道的绝对粗糙度与该管道直径的比值。
3.5.15 局部阻力 local resistance
    当流体流经设备及管道中的三通、弯头等附件时,在边界急剧改变的区域,由于涡流和速度的重新分布而产生的阻力。
3.5.16 局部阻力系数 coefficient of local resistance
    流体流经设备及管道附件所产生的局部阻力与相应动压的比值。其值为量纲一数。
3.5.17 当量局部阻力系数 equivalent cofficient of local resist-ance
    在系统的水力计算中,将摩擦阻力折算成与之相当的局部阻力所对应的局部阻力系数。
3.5.18 折算局部阻力系数 effective coefficient of local resist-ance
    局部阻力系数与当量局部阻力系数之和。
3.5.19 阻力平衡 hydraulic resistance balance
    通过计算并采取相应措施,使系统各并联管路在设计流量下的阻力差额率控制在允许范围内。
3.5.20 压力损失 pressure drop
    流体在管道及设备中流动时,由于摩擦阻力和局部阻力而导致的压力降低。
3.5.21 极限流速 limiting velocity
    在系统设计中所容许采用的流体最大流速。
3.5.22 经济流速 economic velocity
    综合考虑建设投资与运行费用和钢材消耗与动力消耗等因素,经技术经济比较确定的流体流动速度。
3.5.23 系统阻力 system resistance
    系统最不利环路的摩擦阻力与局部阻力之和。
3.5.24 作用半径 operating range
    供暖热源或热力入口等提供供暖热媒的设施或装置至其最远服务对象的、按照管道走向进行测量得到的管道物理长度。
3.5.25 资用压头 available differential pressure
    可供用于克服系统中流体流动阻力的供回水压差。
3.5.26 工作压力 operating pressure
    保证系统正常运行时的压力。
3.5.27 静压 static pressure
    流体对管壁产生的压力,也称测压管水头。
3.5.28 动压 velocity pressure
    流体在流动过程中受阻时,由于动能转变为压力能而引起的压力,也称动压头、速度水头。
3.5.29 全压 total pressure
    动压与静压之和。
3.5.30 试验压力 test pressure
    供热管道安装阶段或安装完成后,进行水压试验时应达到的压力。
3.5.31 水锤 water hammer
    供热系统中的水在阀门或泵突然关闭时,其瞬间动量发生急剧变化从而引起水的压力大幅波动的现象。
3.5.32 水力稳定性 hydraulic stability
    热水供热系统中各热力站或热用户在其他热力站或其他热用户流量改变时,保持本身流量不变的能力。
3.5.33 水力失调 hydraulic disorder
    系统中各并联管路的实际流量与设计流量的偏差超过允许范围的一种现象。
3.5.34 水力失调度 degree of hydraulic misadjustment
    供热系统水力失调时,热力站或热用户的实际流量与规定流量之比值。
3.5.35 水力平衡 hydraulic balance
    采取设置节流孔板或调节阀门开度等措施使热水供热系统运行时供给各热力站或热用户的实际流量与规定流量一致。
3.5.36 水力平衡度 hydraulic balance level
    供热系统运行时,热力站或热用户的规定流量与实际流量之比值。
3.5.37 一致水力失调 monotonous hydraulic misadjustment
    同一热水供热系统中热力站或热用户的水力失调度都大于1或都小于1的水力失调。
3.5.38 等比水力失调 equally proportional hydraulic misad-justment
    同一热水供热系统中的热力站或热用户的水力失调度都相等的一致水力失调。
3.5.39 不等比水力失调 non-equally proportional hydraulic misadjustment
    同一热水供热系统中的热力站或热用户的水力失调度不相等的一致水力失调。
3.5.40 不一致水力失调 nonmonotonous hydraulic misadjust-ment
    同一热水供热系统中热力站或热用户的水力失调度有的大于1,有的小于1的水力失调。
3.5.41 供热管网热力失调 thermal misadjustment of heating network
    热水供热管网供给各热力站或热用户的实际热量偏离规定热负荷的现象。
3.5.42 热用户热力失调 thermal misadjustment of consumer heating system
    热用户中散热设备实际散热量偏离规定热负荷的现象。
3.5.43 热力失调度 degree of thermal misadjustment
    发生热力失调时,热用户或散热设备实际获得的热量与规定热负荷的比值。
3.5.44 热用户垂直热力失调 vertical thermal misadjustment of consumer heating system
    同一热用户内上下不同楼层散热设备之间的热力失调。
3.5.45 热用户水平热力失调 horizontal thermal misadjust-ment of consumer heating system
    同一热用户内水平方向不同立管及其所连接的散热设备之间的热力失调。
3.5.46 一致热力失调 monotonous thermal misadjustment
    同一热水供热系统中热力站或热用户的热力失调度都大于1或都小于1的热力失调。
3.5.47 等比热力失调 equally proportional thermal misadjust-ment
    同一热水供热系统中的热力站或热用户热力失调度都相等的一致热力失调。
3.5.48 不等比热力失调 non-equally proportional thermal misadjustment
    同一热水供热系统中的热力站或热用户的热力失调度不相等的一致热力失调。
3.5.49 不一致热力失调 nonmonotonous thermal misadjust-ment
    同一热水供热系统中热力站或热用户热力失调度有的大于1,有的小于1的热力失调。


3.6 供暖系统设备及附件


3.6.1 换热器 heat exchanger
    温度不同的介质在其中进行热量交换的设备,也称热交换器。
3.6.2 水-水式换热器 water-to-water type heat exchanger
    加热用的热媒和被加热的介质均为水的换热器。
3.6.3 汽-水式换热器 steam-to-water type heat exchanger
    加热用的热媒为蒸汽,被加热的介质为水的换热器。
3.6.4 表面式换热器 surface-type heat exchanger
    被加热的水与热媒不直接接触,而通过金属表面进行换热的换热器。如壳管式、套管式、板式和螺旋板式换热器等,也称间接式换热器。
3.6.5 汽-水混合式换热器 steam-water mixed heat exchanger
    使蒸汽和水直接接触进行混合而实现换热的换热器。如淋水式、喷管式换热器等。
3.6.6 蒸汽/水喷射器 steam/water ejector
    直接利用高压蒸汽/水作为热源和动力源的一种换热、加压装置。
3.6.7 膨胀水箱 expansion tank
    热水或冷水系统中对水体积的膨胀和收缩起调剂补偿等作用的水箱。
3.6.8 凝结水箱 condensate tank
    蒸汽系统中用于汇集和贮存凝结水的水箱。
3.6.9 开式水箱 open tank
    与大气直接连通的水箱。
3.6.10 闭式水箱 closed tank
    不与大气直接连通的水箱。
3.6.11 补水泵 make-up water pump
    为供暖(或空调)水系统补水的水泵。
3.6.12 循环水泵 circulating pump
    使水在供暖或其他水系统中循环流动的水泵。
3.6.13 加压泵 booster
    增加水系统作用压力的水泵。
3.6.14 凝结水泵 condensate pump
    用于输送蒸汽凝结水的水泵。
3.6.15 手摇泵 hand pump
    人力驱动的水泵。
3.6.16 真空泵 vacuum pump
    能使封闭系统或容器产生一定真空度的设备。
3.6.17 散热器 radiator
    以对流和辐射方式向供暖房间放散热量的设备。
3.6.18 对流散热器 convector
    全部或主要靠对流传热方式而使周围空气受热的散热器。
3.6.19 铸铁散热器 cast iron radiator
    材质为铸铁的各种散热器的统称。
3.6.20 钢制散热器 steel radiator
    材质为钢的各种散热器的统称。
3.6.21 光管散热器 pipe radiator
    用普通钢管焊制的散热器。
3.6.22 暖风机 unit heater
    由通风机、空气加热器和风口等联合构成的热风供暖设备。
3.6.23 轴流式暖风机 unit heater with axial fan
    配用轴流式通风机的暖风机。
3.6.24 离心式暖风机 unit heater with centrifugal fan
    配用离心式通风机的暖风机。
3.6.25 空气加热器 air heater
    通过热媒加热空气用的换热器。
3.6.26 空气幕 air curtain
    能喷送出一定速度的幕状气流的装置,也称风幕。
3.6.27 热风幕 warm air curtain
    能喷送出热气流的空气幕,也称热空气幕。
3.6.28 金属辐射板 metal radiant panel
    以金属管、板为主体构成,以辐射传热为主的散热设备。
3.6.29 块状辐射板 unit radiant panel
    由加热管与金属板构成的呈长方形的辐射板。
3.6.30 带状辐射板 strip radiant panel
    由加热管和金属板构成的长条形金属辐射板。
3.6.31 红外线辐射器 infrared radiant heater
    主要以红外线形式放出辐射热的散热设备。有燃气红外线辐射器和电红外线辐射器等。
3.6.32 混水器 water-water jet
    热水系统中,使供回水相混合,从而达到所要求参数的入口装置。
3.6.33 除污器 strainer
    水系统中,用以清除掺杂在循环水中的污杂物质的装置。
3.6.34 分汽缸 steam header
    蒸汽系统中,用于向各个分支系统集中分配蒸汽的截面较大的配汽装置。
3.6.35 分水器 header
    水系统中,用于向各个分支系统集中分配水量的截面较大的配水装置。
3.6.36 集水器 header
    水系统中,用于汇集各个分支系统回水的截面较大的集水装置。
3.6.37 集气罐 air collector
    用以聚集和排除水系统中空气的装置。
3.6.38 补偿器 compensator
    系统中用于补偿管道热胀冷缩的装置。有方形补偿器、套筒补偿器和球形补偿器等,也称伸缩器。
3.6.39 减压阀 reducing valve
    蒸汽系统中,在一定的压差范围内,使出口侧压力降低至要求值的阀门。
3.6.40 止回阀 check valve
    只允许流体沿一个方向流动,能自动防止回流的阀门,也称逆止阀。
3.6.41 水流量调节阀 water flow regulating valve
    通过调节阀门开度,能够有效地改变管段水流量的一种阀门。
3.6.42 截止阀 stop valve
    具有平板式的阀芯结构,阀板与管段内的水流方向平行,通过阀芯垂直于阀座的运动,对管段内的水流起开/关作用的阀门。
3.6.43 闸阀 gate valve
    具有平板式的阀芯结构,阀板与管段内的水流方向垂直,通过阀芯垂直于阀座的运动,用于对管段内的水流起开/关作用的阀门。
3.6.44 蝶阀 butterfly valve
    具有平板式的阀芯结构,通过阀板的旋转运动,实现全关时阀板与管段内的水流方向垂直,全开时阀板与管段内的水流方向平行,用于对管段内的水流起开/关作用的阀门。
3.6.45 角阀 angle valve
    用以开闭或调节流量而进口方向和出口方向成一定角度的阀门。
3.6.46 浮球阀 float valve
    由曲臂和浮球制动用以控制容器液位的阀门。
3.6.47 放气阀 air vent
    用以排除空气的阀门。
3.6.48 自动排气阀 automatic vent
    用以自动排除空气的阀门。
3.6.49 疏水器 steam trap
    能从蒸汽系统中排除凝结水同时又能阻止蒸汽通过的装置。
3.6.50 浮桶式疏水器 upright bucket type steam trap
    靠凝结水水位的作用控制排水孔自动启闭的正置桶机械式疏水器。
3.6.51 倒吊桶式疏水器 inverted bucket type steam trap
    靠凝结水水位的作用控制排水孔自动启闭的倒置桶机械式疏水器。
3.6.52 浮球式疏水器 float steam trap
    靠凝结水水位的作用,作浮球控制排水孔启闭的机械式疏水器。
3.6.53 热动力式疏水器 thermodynamic steam trap
    利用流体动力学原理,以水和蒸汽本身的热物性差异控制排水孔自动启闭的热力式疏水器。
3.6.54 恒温式疏水器 thermostatic steam trap
    靠凝结水温度变化而工作的热力式疏水器,也称热静力式疏水器。
3.6.55 中继泵 booster pump
    热水供热管网中根据水力工况要求设置在供热干线上,为提高供热介质压力而设置的水泵。
3.6.56 中继泵站 booster pump station
    热水供热管网中设置中继泵的综合体。
3.6.57 混水泵 mixing pump
    使供暖热用户的部分回水与供热管网的供水混合的水泵。
3.6.58 锁闭调节阀 lock and adjust valve
    需用专用工具方可开启,具有关断与调节功能的阀门。
3.6.59 恒温控制阀 thermostatic valve
    无需外部能源输入,具有自动调节并保持室温恒定的功能的阀门,也称自力式温控阀、恒温阀。
3.6.60 热量计量装置 heat measuring device
    用于测量热媒流经热交换系统、热传输系统或住宅户内供暖系统所释放或吸收热量的装置。
3.6.61 热分配计 heat cost allocator
    安装在散热器上用于间接反映散热量的装置,分蒸发式和电子式两种,需配合贸易结算点的热量表使用。
3.6.62 平衡阀 balancing valve
    用于进行系统阻力平衡或流量平衡的阀门。



4 通 风
4.1 一般术语



4.1.1 自然通风 natural ventilation
    不用通风机械,由热压、风压作用实现室内换气的通风方式。
4.1.2 机械通风 mechanical ventilation
    采用通风机械实现换气,以获得安全、健康等适宜的空气环境的技术。
4.1.3 全面通风 general ventilation
    采用自然或机械方法对整个房间或厂房进行换气的通风方式。
4.1.4 全面排风 general exhaust ventilation
    对整个房间或厂房内的余热、余湿和有害物质进行稀释的通风方式,简称GEV。
4.1.5 有组织进风 organized air supply
    以自然或机械方法将所需室外空气通过送风装置送入室内生产或生活区域的通风方式。
4.1.6 有组织排风 organized exhaust
    以自然或机械方法将室内污染空气通过人为设置的排风装置排至室外的通风方式。
4.1.7 无组织进风 unorganized air supply
    室外空气经门窗、孔洞及不严密处无规则地流入或渗入室内的通风方式。
4.1.8 无组织排风 unorganized exhaust
    室内空气经门窗、孔洞及不严密处无规则地流出或渗到室外的通风方式。
4.1.9 局部通风 local ventilation
    为改善室内局部区域的空气环境,向该区域送入或从该区域排出空气的通风方式。
4.1.10 局部送风 local air supply
    采用送风装置将空气送到指定区域的通风方式,包括空气淋浴和空气幕等。
4.1.11 局部排风 local exhaust ventilation
    在散发有害物质的局部地点设置排风罩捕集有害物质并将其排至室外的通风方式,简称LEV。
4.1.12 事故通风 emergency ventilation
    用于排除或稀释整个房间或厂房内发生事故时突然散发的大量有害物质、有爆炸危险的气体或蒸气的通风方式。
4.1.13 诱导通风 inductive ventilation
    利用空气射流的引射作用进行通风的方式。
4.1.14 通风量 ventilation rate
    单位时间内进入室内或从室内排出的空气量。
4.1.15 换气次数 air change rate
    单位时间内室内空气的更换次数,即通风量与房间容积的比值。
4.1.16 进风量 supply air rate
    单位时间内进入室内的风量。
4.1.17 排风量 exhaust air rate
    单位时间内从室内排出的风量。
4.1.18 风量平衡 air balance
    通风时,进入室内的空气质量流量与离开室内的空气质量流量相等。
4.1.19 热平衡 heat balance
    通风时,进入室内的热量与从室内排出的热量相等。
4.1.20 排风温度 temperature of exhaust air
    排风口处的空气温度。
4.1.21 余热 excessive heat
    为维持室内设定空气温度需要从室内排除的热量。
4.1.22 余湿 moisture excess
    为维持室内设定空气湿度而从室内排除的水蒸气量。
4.1.23 有害物质 harmful substance
    导致生活或生产环境空气污染的各种气体、蒸气和粉尘等的统称。
4.1.24 有害物质浓度 concentration of harmful substance
    单位体积空气中有害物质的含量。
4.1.25 质量浓度 mass concentration
    单位体积空气混合物中所含有害物质的质量。
4.1.26 体积分数 volumetric concentration
    单位体积空气混合物中所含有害物质的体积。
4.1.27 计数浓度 particle number concentration
    单位体积空气混合物中含有的尘粒个数。
4.1.28 最高容许浓度 maximum allowable concentration
    生活或生产环境空气所容许的有害物质浓度的最大值,简称MAC。
4.1.29 防烟 smoke control
    特指火灾发生时,为防止烟气侵入作为疏散通道的走廊、楼梯间及其前室等所采取的措施。
4.1.30 排烟 smoke extraction
    特指将火灾时产生的烟气和有毒气体排出,防止烟气扩散的措施。
4.1.31 漏风量 air leakage rate
    风管系统中,在某一静压下通过风管本体结构及其接口,单位时间内泄出或渗入的空气体积量。
4.1.32 系统风管允许漏风量 permissible leakage rate for air system
    按风管类别所规定平均单位面积、单位时间内的最大允许漏风量。
4.1.33 漏风率 air system leakage ratio
    空调设备、除尘器等,在工作压力下空气渗入或泄漏量与其额定风量的比值。
4.1.34 复合通风 hybrid ventilation
    自然通风和机械通风在一天内的不同时间、不同季节的有机组合,达到最大程度地利用室外气候环境条件、减少能耗,创造可以接受的热舒适条件及稀释有害物浓度的通风方式,也称多元通风。
4.1.35 补风 makeup air
    从室外引入到建筑物内的用于替换排风的空气。
4.1.36 空气龄 air age
    通风过程送入室内的空气通过某特定点时所需要的时间。
4.1.37 平均空气龄 average age of air
    整个室内空间中所测量的局部空气龄的平均值。
4.1.38 空气交换效率 air change efficiency
    通风房间中的平均空气龄与局部地区的算术平均空气龄之比。


4.2 自然通风


4.2.1 穿堂风 through draught
    在风压作用下,室外空气从建筑物一侧进入,贯穿房间内部,从另一侧流出的自然通风。
4.2.2 热压 stack effect pressure
    由于温差(密度差)引起的室内外或管内外空气的压力差。
4.2.3 风压 wind pressure
    风流经建筑物时,在其周围形成的静压与未受干扰的稳定气流静压的差值。
4.2.4 余压 excess pressure
    特指室内某一点的空气压力与室外或邻室同标高处未受扰动的空气压力的差值。
4.2.5 建筑气流区 building flow zones
    风吹向和流经建筑物时,在其屋顶和四周形成的气流流型及空气动力特性不同的几个区域总称,包括稳定气流区、正压区、空气动力阴影区和尾流区等。
4.2.6 稳定气流区 contour zone
    基本上不受建筑物干扰的气流区,在该区内同一高度和一定方向上的气流速度变化不大于5%,静压变化趋近于零。
4.2.7 正压区 zone of positive pressure
    风吹向建筑物时,由于撞击作用而使其静压高于稳定气流区静压的区域。
4.2.8 空气动力阴影区 zone of aerodynamic shadow
    风吹向和流经建筑物时,由于撞击作用,产生弯曲、跳跃和旋流现象,在屋顶、侧墙和背风侧形成的负压闭合循环气流区。
4.2.9 尾流区 zone of wake
    位于空气动力阴影区之外,以稳定气流速度的95%的等速曲线为边界,其静压低于稳定气流区静压的区域。
4.2.10 负压区 zone of negative pressure
    风流经建筑物时,由于气流在屋顶、侧墙和背风侧产生局部涡流,而使其静压低于稳定气流区静压的区域。
4.2.11 散热源 source of heat release
    能释放出热量的物质或设备。
4.2.12 散热量 heat release
    散热源散发的热流量。
4.2.13 散热强度 specific heat load
    房间单位容积的散热量。
4.2.14 散热量有效系数 coefficient of effective heat emission
    直接散入作业地带的热量与房间总散热量的比值,也称有效热量系数。
4.2.15 中和界 neutral pressure level
    建筑物内余压为零的水平面,也称中和面。
4.2.16 避风天窗 wind-proofed monitor
    使室内空气稳定排出,能防止倒灌的天窗。
4.2.17 挡风板 baffle plate
    避风天窗的挡风构件。
4.2.18 倒灌 down draft
    指天窗、风帽等处于正压作用下,导致从室内排向室外的污染空气倒流入室内的现象。
4.2.19 热车间 hot workshop
    散热强度大于23W/m3的车间,如炼铁、炼钢、铸造、锻工等车间。
4.2.20 通风屋顶 ventilated roof
    使空气在屋顶夹层内流通,以减少太阳辐射影响的屋顶。
4.2.21 地道风 air through tunnel
    流经地道的空气。


4.3 机械通风系统与设备


4.3.1 机械通风系统 mechanical ventilating system
    为实现通风换气而设置的由通风机和通风管道等组成的系统。
4.3.2 机械送风系统 mechanical air supply system
    将室外清洁空气或经过处理的空气送入室内的机械通风系统。
4.3.3 机械排风系统 mechanical exhaust system
    从局部地点或整个房间把含有余热、余湿或有害物质的污染空气排至室外的机械通风系统。
4.3.4 局部送风系统 local air supply system
    为实现局部送风而设置的通风系统。
4.3.5 局部排风系统 local exhaust system
    为实现局部排风而设置的通风系统。
4.3.6 事故通风系统 emergency ventilation system
    用于事故通风的机械通风系统,包括事故送风和事故排风系统。
4.3.7 通风设备 ventilation facilities
    为达到通风目的所需的各种设备的统称,如通风机、除尘器、过滤器和空气加热器等。
4.3.8 送风机 supply fan
    用于送风的通风机。
4.3.9 排风机 exhaust fan
    用于排风的通风机。
4.3.10 通风机房 exhaust fan room
    用于配置、安装通风设备的专用房间。
4.3.11 进风口 air intake
    采集室外空气的孔口。
4.3.12 百叶窗 louver
    由一组平行的倾斜板条组成的窗式风口。
4.3.13 保温窗 heat insulating window
    具有一定保温性能的可启闭的窗扇。
4.3.14 旁通阀 by-pass damper
    分流空气用的阀门。
4.3.15 局部排风罩 exhaust hood
    局部排风系统中,设置在有害物质发生源处,就地捕集和控制有害物质的通风部件。
4.3.16 外部吸气罩 capturing hood
    设在污染源附近,依靠罩口的抽吸作用,在控制点外形成一定的风速,排除有害物质的局部排风罩。
4.3.17 接受式排风罩 receiving hood
    设在污染源附近,利用生产过程中污染气流的自身运动接受和排除有害物质的局部排风罩,如高温热源上部的伞形罩、砂轮机的吸尘罩等。
4.3.18 密闭罩 enclosed hood
    将有害物质源全部密闭在罩内的局部排风罩。
4.3.19 局部密闭罩 partial enclosure
    仅将工艺设备放散有害物质的部分加以局部密闭的排风罩。
4.3.20 整体密闭罩 integral enclosure
    将放散有害物质的设备大部分或全部密闭起来的排风罩。
4.3.21 大容积密闭罩 closed booth
    在较大区域范围内将整个放散有害物质的设备或有关工艺过程全部密闭起来的排风罩。
4.3.22 排风柜 fume hood
    一种三面围挡,一面敞开或装有操作拉门的柜式排风罩。
4.3.23 伞形罩 canopy hood
    装在污染源上面的伞状排风罩。
4.3.24 侧吸罩 lateral hood
    设置在污染源侧面的排风罩。
4.3.25 槽边排风罩 slot exhaust hood
    沿槽边设置的平口或条缝式吸风口,有单侧、双侧和环形槽边排风罩三种。
4.3.26 吹吸式排风罩 push-pull hood
    利用吹吸气流的联合作用控制有害物质扩散的局部排风罩。
4.3.27 罩口风速 gas velocity at the entry of the exhaust hood
    排风罩罩口处的断面平均风速。
4.3.28 控制风速 capture velocity
    能将污染物质吸入罩内所需的控制点处风速,也称捕集速度。
4.3.29 可移式排风罩 movable hood
    根据工艺需要可移动的排风罩。
4.3.30 厨房排油烟罩 cooker hood
    装于厨房烹调设备上部,并带有油过滤器及排油沟槽的排风罩,也可带有送风口。
4.3.31 补风型排风柜 auxiliary air hood
    设有补充室外空气送风装置的排风柜。


4.4 除 尘


4.4.1 除尘 dust removal
    捕集、分离含尘气流中的粉尘等固体粒子的技术。
4.4.2 除尘系统 dust removing system
    由局部排风罩、风管、通风机和除尘器等组成的用以捕集、输送和净化含尘空气的机械排风系统。
4.4.3 机械除尘 mechanical dust removal
    借助通风机和除尘器等进行除尘的方式。
4.4.4 水力除尘 hydraulic dust removal
    利用喷水雾加湿物料,减少扬尘量并促进粉尘凝聚、沉降的除尘方式。
4.4.5 联合除尘 mechanical and hydraulic combined dust re-moval
    机械除尘与水力除尘联合作用的除尘方式。
4.4.6 湿法除尘 wet dust collection
    水力除尘、蒸汽除尘和喷雾降尘等除尘方式的统称。
4.4.7 泥浆处理 sludge handling
    利用沉降、浓缩等方式对湿法除尘的泥浆进行处理和综合回收的措施。
4.4.8 粉尘 dust
    由自然力或机械力产生的,能够悬浮于空气中的固态微小颗粒。国际上将粒径小于75μm的固体悬浮物定义为粉尘。在通风除尘技术中,一般将1μm~200μm乃至更大粒径的固体悬浮物均视为粉尘。
4.4.9 纤维性粉尘 fibrous dust
    天然或人工合成纤维的微细丝状粉尘。
4.4.10 亲水性粉尘 hydrophilic dust
    易于被水润湿的粉尘,如石英、黄铁矿、方铅矿粉尘等。
4.4.11 疏水性粉尘 hydrophobic dust
    难以被水润湿的粉尘,如石蜡粉、炭黑、煤粉等。
4.4.12 气溶胶 aerosol
    悬浮于气体介质中,粒径范围一般为0.001μm~1000μm的固体、液体微小粒子形成的胶溶状态分散系。
4.4.13 大气尘 atmospheric dust
    悬浮于大气中的固体或液体颗粒状物质,也称悬浮颗粒物。
4.4.14 烟[尘] smoke
    高温分解或燃烧时所产生的,其粒径范围一般为0.01μm~1μm的可见气溶胶。
4.4.15 烟[雾] fume
    由燃烧或熔融物质挥发的蒸气冷凝后形成的,其粒径范围一般为0.001μm~1μm的固体悬浮粒子。
4.4.16 烟气 fumes
    在化学工艺过程中生成的通常带有异味的气态物质。
4.4.17 液滴 droplet
    在静止条件下能沉降,在湍流条件下能悬浮于气体中的微小液体粒子。
4.4.18 雾 mist
    悬浮于气体中的微小液滴,如水雾、漆雾、硫酸雾等。
4.4.19 粒子 particulate
    特指分散的固体或液体的微小粒状物质,也称微粒。
4.4.20 粒径 particle size
    粒子的直径或粒子的大小,一般用当量直径或粒子的某一长度单位表示。
4.4.21 粒径分布 granulometric distribution
    各种粒径范围的粒子质量或粒数分别占粒子总质量或总粒数的百分率,也称分散度。
4.4.22 安息角 angle of repose
    粉尘能自然堆积在水平面上而不下滑时所形成的圆锥体的最大锥底角。
4.4.23 滑动角 angle of slide
    将粉尘置于光滑平板上,使该板倾斜到粉尘沿直线下滑时的角度。
4.4.24 真密度 actual density
    排除粉尘颗粒之间及其内部的空隙后,密实状态下单位体积粉尘所具有的质量。
4.4.25 堆积密度 volume density
    包括粉尘颗粒之间及其内部的空隙,松散状态下单位体积粉尘所具有的质量。
4.4.26 比电阻 specific resistance
    粉尘的电阻乘以电流流过的横截面积并除以粉尘层厚度,也称电阻率。
4.4.27 可湿性 wettability
    粉尘粒子能否与水或其他液体相互附着或附着难易程度的性质。
4.4.28 水硬性 hydraulicity
    特指某些粉尘吸水后变成不溶于水的硬结的性质。
4.4.29 尘源 dust source
    向空气中放散粉尘的地点或设备。
4.4.30 尘化作用 pulverization
    在自然力或机械力作用下,使粉尘或雾滴从静止状态变为悬浮于空气状态的现象。
4.4.31 二次扬尘 reentrainment of dust
    沉积于设备和围护结构表面上的粉尘,在尘化作用下重新悬浮于空气中的现象。
4.4.32 沉降速度 deposition velocity
    静止空气中的尘粒在重力作用下降落时所能达到的最大速度。
4.4.33 悬浮速度 suspended velocity
    使尘粒处于悬浮状态时的最小上升气流速度。
4.4.34 气力输送 pneumatic conveying
    利用气流通过管道输送物料的方式,也称风力输送。
4.4.35 含尘浓度 dust concentration
    单位体积的空气混合物中粉尘的含量。
4.4.36 初始浓度 initial concentration
    空气过滤器或除尘器入口处的含尘浓度。
4.4.37 除尘效率 total separation efficiency
    含尘气流通过除尘器时,在同一时间内被捕集的粉尘量与进入除尘器的粉尘量之比,用百分率表示,也称除尘器全效率。
4.4.38 分级除尘效率 grade efficiency
    除尘器对某一粒径范围粉尘的除尘效率。
4.4.39 分割粒径 cut diameter
    除尘器分级效率为50%时所对应的粒子直径。
4.4.40 过滤器初阻力 initial resistance of filter
    额定风量下,过滤器没有积尘时的阻力。
4.4.41 过滤器终阻力 final resistance of filter
    额定风量下,过滤器的容尘量达到足够大而需要清洗或更换滤料时的阻力。
4.4.42 容尘量 dust-holding capacity
    过滤器达到终阻力值时所能容纳的粉尘量。
4.4.43 过滤效率 filter efficiency
    过滤器所捕集的粒子质量或数量与过滤前空气中含有的粒子质量或数量之比,用百分率表示。
4.4.44 穿透率 penetration rate
    在同一时间内,穿过过滤器或除尘器的粒子质量与进入的粒子质量之比,用百分率表示。
4.4.45 气布比 ait-to-cloth ratio
    单位面积滤料所通过的空气量,也称比负荷。
4.4.46 过滤速度 filtration velocity
    单位时间、单位过滤面积通过的空气量。
4.4.47 连续除灰 continuous dust dislodging
    用螺旋运输机或气力输送等装置,将除尘器灰斗中的粉尘连续排除的除灰方式。
4.4.48 定期除灰 periodic dust dislodging
    按一定的时间周期清除除尘器灰斗中粉尘的除灰方式。
4.4.49 试验尘 test dust
    用于试验空气净化设备性能的标准粒状物质。
4.4.50 滤料 filter media
    对空气中微粒具有过滤作用的材料。常用的有合成或天然纤维、玻璃纤维、金属丝和多孔材料等做成的滤纸、滤布、滤网等。
4.4.51 可再生滤料 renewable filter media
    用清洗或其他清扫方法处理后能够重复使用的滤料。
4.4.52 粒径计数浓度 particle size number concentration
    单位体积空气中所含某一粒径范围或粒级内的灰尘颗粒数。
4.4.53 生物污染物 biological contaminants
    细菌、真菌或霉菌、病毒、动物皮屑、昆虫、花粉和其他生物性物质,以及这些物质的衍生物。
4.4.54 排风柜控制浓度 control level
    表示排风柜性能的指标,排风柜在规定的条件下运行时,用示踪气体法在操作人员鼻孔高度处所测得的示踪气体浓度。


4.5 有害气体净化及排放


4.5.1 有害气体 harmful gas and vapor
    对人和生态环境有害的气体和蒸气,如二氧化硫、氮氧化物、一氧化碳、汞蒸气、苯蒸气和硫化氢等。
4.5.2 气体吸收 absorption of gas and vapor
    采用适当的液体吸收剂清除混合气体中某种有害组分的方法。
4.5.3 气体吸附 adsorption of gas and vapor
    采用适当的固体吸附剂清除气体混合物中有害组分的方法。
4.5.4 气体燃烧法 combustion of gas and vapor
    通过燃烧清除气体中有害组分的方法。
4.5.5 直接燃烧 direct combustion
    将含有足够可燃物的有害气体,在燃烧装置中或露天情况下直接燃烧的方法。
4.5.6 热力燃烧法 flame combustion
    在焚烧炉中,利用燃料燃烧产生的热量,将有害气体加热至反应温度,使其中所含的有害物分解、氧化的方法。
4.5.7 催化燃烧法 catalytic combustion
    采用适当的催化剂,使有害气体中的可燃物质在较低温度下分解、氧化的燃烧方法。
4.5.8 气体冷凝法 condensation of vapor
    通过冷却使有害蒸气冷凝并从气体中分离的方法。
4.5.9 吸收装置 absorption equipment
    采用适当的液体吸收剂清除混合气体中某种有害组分的设备。
4.5.10 吸收剂 absorbent
    能将与其接触的液体或气体介质中的部分成分吸入的物质。
4.5.11 解吸 desorption
    通过与气体吸附或吸收相反的过程,将被吸附或吸收的气体或溶质从吸附剂或吸收剂中放出的过程。
4.5.12 吸收质 absorbate
    吸收剂所吸收的物质。
4.5.13 吸附装置 adsorption equipment
    用于从气体中脱除臭气、溶剂和其他低浓度气态污染物的设备。
4.5.14 吸附剂 adsorbent
    具有较大吸附能力的固体物质。
4.5.15 吸附质 adsorbate
    吸附剂所吸附的物质。
4.5.16 大气扩散法 atmospheric diffusion
    将一定量的含有有害物质的气体排入高空,借大气湍流和分子运动,向大气中低浓度区域迁移,从而把有害物质稀释到容许浓度以下的过程。
4.5.17 大气湍流 atmospheric turbulence
    大气因受动力湍流与热力湍流影响所形成的不规则运动气流。
4.5.18 大气稳定度 atmospheric stability
    近地层大气作垂直运动的强弱程度。当气温垂直递减率γ大于—1℃/100m时,大气呈不稳定状态;γ等于—1℃/100m时,大气是中性状态;γ小于—1℃/100m时,大气呈稳定状态。
4.5.19 逆温 temperature inversion
    大气温度随高度增加而升高的现象,也称温度逆增。
4.5.20 逆温层 thermal inversion layer
    出现逆温的气层。
4.5.21 烟囱 chimney
    向室外较高空间排放有害物质的排气立管或构筑物。
4.5.22 烟羽 smoke plume
    在风和大气湍流作用下,自点源排放的有害气体浓度分布的轮廓。
4.5.23 烟羽抬升高度 plume rise height
    有害气体离开排放口后,由于受到浮力和惯性力作用所能上升的高度。
4.5.24 烟囱有效高度 effective stack height
    排气烟囱的实际高度与烟羽抬升高度之和。
4.5.25 排放浓度 emission concentration
    单位体积的排放气体中所含有害物质的质量。
4.5.26 落地浓度 ground-level concentration
    在烟羽落地点地面以上2m的空间内,单位体积空气中所含有害物质浓度较本底浓度的增量。
4.5.27 净化效率 purification efficiency
    被净化装置捕集的有害物与进入净化装置的有害物量之比值。
4.5.28 隔离区 containment area
    在检查和清洗过程中所设置的作业空间,以避免污染物转移到其他相邻区域。


4.6 通风管道及附件


4.6.1 通风管道 ventilating duct
    输送空气和空气混合物的各种风管和风道的统称。
4.6.2 软管 flexible duct
    柔软可弯曲的管道,如金属软管和塑料软管等。
4.6.3 柔性接头 flexible joint
    通风机进、出口与刚性风管连接的柔性短管。
4.6.4 筒形风帽 cylindrical ventilator
    用于自然排风的避风风帽。
4.6.5 伞形风帽 cowl
    装在系统排放口处用于防雨的伞状外罩。
4.6.6 无动力风帽
    由水平安置的多叶叶轮组成,在室外风作用下可以旋转以防止倒灌并产生一定排风能力的风帽。
4.6.7 锥形风帽 conical cowl
    沿内外锥形体的环状空间垂直向上排风的风帽。
4.6.8 导流板 turning vane
    装于通风管道内的一个或多个叶片,使气流分成多股平行气流,从而减少阻力的配件。
4.6.9 风管蝶阀 butterfly damper
    风管内绕轴线转动的单板式风量调节阀。
4.6.10 对开式多叶阀 opposed multiblade damper
    相邻叶片按相反方向旋转的多叶联动风量调节阀。
4.6.11 平行式多叶阀 parallel multiblade damper
    由平行叶片组成的按同一方向旋转的多叶联动风量调节阀。
4.6.12 插板阀 slide damper
    闸板与阀座始终紧密接触密封并能在两个滑轨之间滑动的阀门。
4.6.13 止回阀 nonreturn damper
    气流只能按一个方向流动的阀门。
4.6.14 防火阀 fire-resisting damper
    用于自动阻断来自火灾区的热气流、火焰通过的阀门。
4.6.15 防烟阀 smokeproof damper
    借助感烟(温)器能自动关闭以阻断烟气通过的阀门。
4.6.16 排烟阀 smoke exhaust damper
    装于排烟系统内,火灾时能自动开启进行排烟的阀门。
4.6.17 防回流装置 back-flow preventer
    用以防止送排风支管中的空气倒流的装置。
4.6.18 泄压装置 pressure relief device
    当通风除尘系统所输送的空气混合物一旦发生爆炸,压力超过破坏限度时,能自行进行泄压的安全保护装置。
4.6.19 风口 air inlet or outlet
    装在通风管道侧面或支管末端用于送风、排风和回风的孔口或装置的统称。
4.6.20 散流器 diffuser
    由一些固定或可调叶片构成的,能够形成下吹、扩散气流的圆形、方形或矩形风口。
4.6.21 旋流风口 swirl diffuser
    装有起旋构件的风口。
4.6.22 空气分布器 air distributor
    用于向作业地带低速、均匀送风的风口。
4.6.23 旋转送风口 rotary outlet
    在气流出口处装有可调导流叶片并可绕风管轴线旋转的风口。
4.6.24 插板式送风吸风口 air inlet or outlet with slide plate
    装在风管侧面并带有滑动插板的送风或排风用的风口。
4.6.25 吸风口 exhaust inlet
    用以排除室内空气的风口。
4.6.26 排风口 exhaust outlet
    将排风系统中的空气及其混合物排入室外大气的排放口。
4.6.27 清扫孔 cleanout opening
    用于清除通风除尘系统管道内积尘的密封孔口。
4.6.28 检查门 access door
    装在空气处理室侧壁上,用于检修设备的密闭门。
4.6.29 测孔 sampling port
    用于检测设备及通风管道内空气及其混合物的各种参数,如温度、湿度、压力、流速、有害物质浓度等,而平时加以密封的孔口。
4.6.30 风管支吊架 support and hanger of duct
    支撑和悬吊风管用的金属杆件、抱箍、托架、吊架等的统称。
4.6.31 排烟防火阀 fire damper in smoke-venting system
    安装在机械排烟系统的管道上,平时呈开启状态,火灾时当排烟管道内烟气温度达到280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门。
4.6.32 风管配件 duct fittings
    风管系统中的弯管、三通、四通、各类变径及异形管、导流叶片和法兰等。
4.6.33 风管部件 duct accessory
    通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查孔和测定孔等。
4.6.34 咬口 seam
    金属薄板边缘弯曲成一定形状,用于相互固定连接的构造。
4.6.35 角件 corner pieces
    用于金属薄钢板法兰风管四角连接的直角型专用构件。
4.6.36 非金属材料风管 nonmetallic duct
    采用硬聚氯乙烯、有机玻璃钢、无机玻璃钢等无机非金属材料制成的风管。
4.6.37 复合材料风管 foil-insulant composite duct
    采用两种以上不燃材料面层复合绝热材料板制成的风管。
4.6.38 防火风管 fire-resisting duct
    采用不燃、耐火材料制成,能满足一定耐火极限的风管。
4.6.39 盘式散流器 disc type diffuser
    出风口处具有盘形导流体的散流器。
4.6.40 送风孔板 perforated ceiling diffuser
    具有规则排列孔眼的扩散板风口。
4.6.41 固定风口 fixed air opening
    流通截面、导流方向均不可调节的风口。
4.6.42 可调节风口 adjustable air opening
    流通截面、导流方向均可调节的风口。
4.6.43 旋转风口 rotary outlet
    可绕风管轴线旋转并在气流出口处装有可调导流叶片的风口。
4.6.44 格栅风口 grille
    流通截面呈网格或格栅状的风口。
4.6.45 百叶风口 register
    由一层或多层叶片构成的风口。
4.6.46 条缝风口 slot outlet
    装有导流和调节构件的长宽比大于10的狭长风口。
4.6.47 球形风口 globe type outlet
    出口喷管可沿球面转动的风口。
4.6.48 灯具风口 light fixture diffuser
    与灯具组合的风口。
4.6.49 送吸式风口 supply-exhaust diffuser
    同时具有送吸功能的风口。
4.6.50 喷口 nozzle
    具有收敛形的风口。
4.6.51 分风阀 swinging damper
    装于三通部件上起分流导向作用的风阀。


4.7 通风除尘系统与设备


4.7.1 通风机 fan
    将机械能转变为气体的势能和动能,用于输送空气及其混合物的动力机械,简称风机。
4.7.2 离心式通风机 centrifugal fan
    空气由轴向进入叶轮,沿径向方向离开的通风机。
4.7.3 轴流式通风机 axial fan
    空气沿叶轮轴向进入并离开的通风机。
4.7.4 贯流式通风机 tangential fan
    空气以垂直于叶轮轴的方向由机壳一侧的叶轮边缘进入并在机壳另一侧流出的通风机。
4.7.5 屋顶通风机 power roof ventilator
    安装在屋顶上,以其防风雨围挡物兼作外壳的,用于通风换气的专用轴流式或离心式通风机。
4.7.6 喷雾风扇 spray fan
    带有淋水雾化装置的轴流式通风机。
4.7.7 除尘器 dust collector
    用于捕集、分离悬浮于空气或气体中粉尘粒子的设备,也称收尘器。
4.7.8 沉降室 settling chamber
    由于含尘气流进入较大空间速度突然降低,使尘粒在自身重力作用下与气体分离的一种重力除尘装置。
4.7.9 干式除尘器 dry dust separator
    不用水或其他液体捕集和分离空气或气体中粉尘粒子的除尘器。
4.7.10 惯性除尘器 inertial dust separator
    借助各种形式的挡板,迫使气流方向改变,利用尘粒的惯性使其和挡板发生碰撞而将尘粒分离和捕集的除尘器。
4.7.11 旋风除尘器 cyclone dust separator
    含尘气流沿切线方向进入筒体作螺旋形旋转运动,在离心力作用下将尘粒分离和捕集的除尘器。
4.7.12 多管旋风除尘器 multicyclone
    由若干较小直径的旋风分离器并联组装成一体的,具有共同的进出口和集尘斗的除尘器。
4.7.13 袋式除尘器 fabric collector
    用纤维性滤袋捕集粉尘的除尘器,也称布袋过滤器。
4.7.14 颗粒层除尘器 granular bed filter
    以石英砂、砾石等颗粒状材料作过滤层的除尘器。
4.7.15 静电除尘器 electrostatic precipitator
    由电晕极和集尘极及其他构件组成,在高压静电场作用下,使含尘气流中的粒子荷电并被吸引、捕集到集尘极上的除尘器。
4.7.16 湿式除尘器 wet dust collector
    借含尘气体与液滴或液膜的接触、撞击等作用,使尘粒从气流中分离出来的设备。
4.7.17 水膜除尘器 water-film cyclone
    含尘气体从筒体下部进风口沿切线方向进入后旋转上升,使尘粒受到离心力作用被抛向筒体内壁,同时被沿筒体内壁向下流动的水膜所粘附捕集,并从下部锥体排出的除尘器。
4.7.18 卧式旋风水膜除尘器 horizontal water-film cyclone
    一种由卧式内外旋筒组成的,利用旋转含尘气流冲击水面在外旋筒内侧形成流动的水膜并产生大量水雾,使尘粒与水雾液滴碰撞、凝集,在离心力作用下被水膜捕集的湿式除尘器。
4.7.19 泡沫除尘器 foam dust separator
    含尘气流以一定流速自下而上通过筛板上的泡沫层而获得净化的一种除尘设备。
4.7.20 冲激式除尘器 impact dust collector
    含尘气流进入筒体后转弯向下冲击液面,部分粗大的尘粒直接沉降在泥浆斗内,随后含尘气流高速通过S型通道,激起大量水花和液滴,使微细粉尘与水雾充分混合、接触而被捕集的一种湿式除尘设备。
4.7.21 文丘里除尘器 Venturi scrubber
    由文丘里管和液滴分离器组成的除尘器。含尘气体高速通过喉管时使喷嘴喷出的液滴进一步雾化,与尘粒不断撞击,进而冲破尘粒周围的气膜,使细小粒子凝聚成粒径较大的含尘液滴,进入分离器后被分离捕集,含尘气体得到净化,也称文丘里洗涤器。
4.7.22 筛板塔 perforated plate tower
    筒体内设有几层筛板,气体自下而上穿过筛板上的液层,通过气体的鼓泡使有害物质被吸收的净化设备。
4.7.23 填料塔 packed tower
    筒体内装有环形、波纹形或其他形状的填料,吸收剂自塔顶向下喷淋于填料上,气体沿填料间隙上升,通过气液接触使有害物质被吸收的净化设备。
4.7.24 自动卷绕式过滤器 automatic roll filter
    使用滚筒状滤料并能自动卷绕清灰的空气过滤器。
4.7.25 真空吸尘装置 vacuum cleaning installation
    借助高真空度的吸尘嘴清扫积尘表面并进行净化处理的装置。
4.7.26 管道风机 tubular fan
    空气沿管道轴向进出,并可安装在直管道上的斜流式通风机。
4.7.27 防爆通风机 explosion proof fan
    蜗壳、叶轮等部件采用遇摩擦不致产生火花引发爆炸的材料制作的通风机。
4.7.28 换气扇 extraction fan
    排除室内污浊空气或送入室外空气的装置,由风机、百叶导风片等组成。
4.7.29 卫生间通风器 extractor
    厕所内排除污浊而潮湿空气的排风装置。
4.7.30 电动风扇 electric fan
    电机驱动扇叶旋转使房间空气加速流动的装置,简称风扇,如吊扇、便携风扇等。



5 空气调节
5.1 一般术语



5.1.1 舒适性空调 comfort air conditioning
    为满足人员工作与生活需要而设置的空调。
5.1.2 工艺性空调 industrial air conditioning
    为满足生产工艺过程对空气参数的要求而设置的空调。
5.1.3 局部区域空调 local air conditioning
    仅使封闭空间中一部分区域的空气参数满足要求的空调方式。
5.1.4 分层空调 stratified air conditioning
    特指仅使高大空间下部工作区域的空气参数满足要求的空调方式。
5.1.5 工位空调 task air-conditioning
    末端设置于工作岗位附近,并且可以由工作人员自行调节送风速度、方向及温度等参数的空调方式。
5.1.6 空调区 conditioned zone
    房间或封闭空间中保持空气参数在给定范围之内的区域。
5.1.7 非空调区 unconditioned zone
    房间或封闭空间中不进行空调的区域。
5.1.8 空调房间 conditioned space
    保持室内温度、湿度等空气参数在给定范围之内的房间。
5.1.9 呼吸区 breathing zone
    人员活动空间内,直接影响人员吸入空气质量的空间区域。
5.1.10 人员活动区 occupied zone
    建筑内用于满足人员活动需求(包括人员偶尔或短期进入)的空间。
5.1.11 温度控制区 temperature control zone
    空气温度保持在设定范围内的空调区域。
5.1.12 内区 interior zone
    与建筑物外围护结构有一定距离,不受外围护结构的日射得热、温差传热和空气渗透的影响,具有相对稳定的边界温度条件的区域。
5.1.13 外区 perimeter zone
    受外围护结构的日射得热、温差传热和空气渗透的影响的区域。
5.1.14 空调机房 air conditioning machine room
    安装和运行空调设备的专用房间。


5.2 负荷计算


5.2.1 显热 sensible heat
    在物质的吸热或放热过程中,能使其温度发生变化的热量。
5.2.2 潜热 latent heat
    在一定温度和压力下,物质发生相变过程中所吸收或放出的热量。
5.2.3 全热 total heat
    显热与潜热之和。
5.2.4 综合温度 sol-air temperature
    在计算空调房间外围护结构得热量时所采用的一种假想室外空气温度。在该温度的作用下进入围护结构外表面的热量,等于在室外空气温度和太阳辐射共同作用下进入该外表面的热量。
5.2.5 逐时综合温度 hourly sol-air temperature
    综合温度的逐时值。
5.2.6 日平均综合温度 average daily sol-air temperature
    逐时综合温度的日平均值。
5.2.7 太阳辐射得热量 solar radiant heat gain
    因接受太阳辐射而获得的热量。
5.2.8 太阳辐射热吸收系数 absorptance for solar radiation
    表面吸收的太阳辐射热与投射到该表面的太阳辐射热之比。
5.2.9 遮阳系数 shading coefficient
    在给定条件下,太阳辐射透过玻璃、门窗或玻璃幕墙构件所形成的室内得热量,与相同条件下透过标准玻璃(3mm厚透明玻璃)所形成的太阳辐射得热量之比。
5.2.10 太阳得热系数 solar heat gain coefficient
    通过玻璃、门窗或玻璃幕墙构件成为室内得热量的太阳辐射部分与投射到玻璃、门窗或玻璃幕墙构件上的太阳辐射照度的比值。分为室内得热量的太阳辐射部分包括太阳辐射通过辐射透射的得热量和太阳辐射被构件吸收在传入室内的热量两部分。也称太阳光总透射比,简称SHGC。
5.2.11 房间得热量 space heat gain
    进入和散入房间的热流量。
5.2.12 人体散热量 heat gain from occupant
    人体散热所形成的房间得热量。
5.2.13 设备散热量 heat gain from appliance and equipment
    设备与器具散热所形成的房间得热量。
5.2.14 照明散热量 heat gain from lighting
    灯具散热所形成的房间得热量。
5.2.15 蓄热 heat storage
    由于围护结构与家具等物体具有一定的热容量,而使房间产生对于得热量的蓄积和释放现象。
5.2.16 蓄热特性 heat storage capacity
    房间固有的蓄热放热能力。这种能力决定了房间阻抗热干扰的性能及得热与负荷之间的数量转换关系。
5.2.17 散湿量 moisture gain
    由湿源散入房间的湿流量。
5.2.18 人体散湿量 moisture gain from occupant
    人体通过蒸发、呼吸散入房间的湿流量。
5.2.19 设备散湿量 moisture gain from appliance and equip-ment
    设备与器具散入房间的湿流量。
5.2.20 空调区域湿负荷 space moisture load
    为保持空调区域空气参数恒定而应除去或加入的湿流量。
5.2.21 空调区域冷负荷 space cooling load
    为保持空调区域空气参数恒定而应从空调区除去的热流量。
5.2.22 潜热冷负荷 latent cooling load
    空调区内潜热形成的冷负荷。
5.2.23 显热冷负荷 sensible cooling load
    空调区内显热形成的冷负荷。
5.2.24 传热冷负荷 cooling load from heat conduction through envelope
    空调房间由于围护结构的温差传热形成的冷负荷。
5.2.25 新风冷负荷 cooling load from outdoor air
    空调房间或系统由于引入必要的室外空气而形成的冷负荷。
5.2.26 逐时冷负荷 hourly cooling load
    冷负荷的逐时值。
5.2.27 逐时冷负荷综合最大值 maximum sum of hourly cool-ing load
    空调系统所服务的全部房间逐时冷负荷总和序列中的最大值。
5.2.28 冷负荷温度 cooling load temperature
    确定空调房间外围护结构传热形成的冷负荷时所使用的一种当量计算温度。
5.2.29 空调系统冷负荷 air conditioning system cooling load
    空调系统的所承担的冷负荷,除空调区域冷负荷外,还包括新风冷负荷、再热冷负荷和各项附加冷负荷。
5.2.30 负荷特性 load pattern
    负荷的构成、种类、性质及变化特点。
5.2.31 群集系数 percentage of men,women and children
    以成年男子散热量和散湿量为基准,考虑到人群中性别和年龄构成的不同,而引入的修正系数。
5.2.32 单位风量耗功率 power consumption per air volume
    设计工况下,空调、通风的风道系统输送单位风量所消耗的电功率,是衡量空调通风系统输送效率的指标,简称Ws。
5.2.33 空调冷热水系统耗电输冷(热)比 electricity con-sumption to transferred cooling or heatquantity ratio
    设计工况下,空调冷热水系统循环水泵总功耗与设计冷负荷或热负荷的比值,是衡量空调水系统输送冷热能效率的指标,简称ECR-a或EHR-a。
5.2.34 设计日 design day
    基于设计规范所规定的室外计算参数条件下的假想日,分为夏季设计日和冬季设计日,也称典型设计日。
5.2.35 设计日空调累计冷负荷 accumulative cooling load of design day
    按房间运行时刻对设计日逐时空调冷负荷进行统计的累加值。
5.2.36 设计日空调累计热负荷 accumulative heating load of design day
    按房间运行时刻对设计日逐时空调热负荷进行统计的累加值。
5.2.37 空调年耗热量 annual heat consumption on air condi-tioning
    一个空调用户或供热系统中所有空调用户一年内的总耗热量。
5.2.38 空调年耗冷量 annual cooling consumption on air con-ditioning
    一个空调用户或供冷系统中所有空调用户一年内的总耗冷量。


5.3 空气调节系统


5.3.1 空气调节系统 air conditioning system
    以空调为目的而对空气进行处理、输送、分配,并控制其参数的所有设备、管道及附件、仪器仪表的总和,简称空调系统。
5.3.2 集中式空调系统 central air conditioning system
    对工作介质进行集中处理、输送和分配的空调系统。
5.3.3 定风量空调系统 constant volume air conditioning sys-tem
    保持送风量恒定,靠改变送风参数控制室内空气参数的空调系统。
5.3.4 变风量空调系统 variable air volume air conditioning sys-tem
    靠改变送风量或同时改变送风参数控制室内空气参数的空调系统,简称VAV。
5.3.5 全空气系统 all-air system
    空调房间的热湿负荷全部由集中设备处理过的空气负担的空调系统。
5.3.6 单风道空调系统 single duct air conditioning system
    由单一风道将经过集中处理的空气,分送至空调房间的空调系统。
5.3.7 双风道空调系统 dual duct air conditioning system
    将经过集中加热和集中冷却处理的两种状态的空气,分别由两条独立风管送至各末端装置,按照要求经混合后送入空调房间的空调系统。
5.3.8 直流式空调系统 direct air conditioning system
    不使用回风的空调系统,也称全新风系统。
5.3.9 新风系统 primary air system
    为满足卫生要求、弥补排风或维持空调房间正压而向空调房间供应经集中处理的室外空气的系统。
5.3.10 空气-水系统 air-water system
    空调房间的热湿负荷,由处理过的空气和水与房间直接换热而共同负担的空调系统。
5.3.11 风机盘管加新风系统 primary air fan-coil system
    以风机盘管机组作为各房间的末端装置,同时用经过集中处理的新风满足各房间新风需求量的空气-水系统。
5.3.12 诱导式空调系统 induction air conditioning system
    以诱导器作为末端装置的空调系统。
5.3.13 全水系统 all-water system
    空调房间的热湿负荷,全部由集中设备处理过的水与房间直接换热而负担的空调系统。
5.3.14 风机盘管空调系统 fan-coil air conditioning system
    以风机盘管机组作为各房间末端装置的全水空调系统。
5.3.15 恒温系统 constant temperature system
    对室内空气温度允许波动范围有严格要求的空调系统。
5.3.16 恒湿系统 constant humidity system
    对室内空气湿度允许波动范围有严格要求的空调系统。
5.3.17 恒温恒湿系统 constant temperature and humidity sys-tem
    对室内空气温度和湿度允许波动范围均有严格要求的空调系统。
5.3.18 水系统 water system
    以水为工质向空调区域提供冷热量的系统。
5.3.19 两管制水系统 two-pipe water system
    仅有一套供水管路和一套回水管路的水系统。
5.3.20 三管制水系统 three-pipe water system
    冷水和热水供水管路分设而回水管路共用的水系统。
5.3.21 四管制水系统 four-pipe water system
    冷水和热水的供回水管路全部分设的水系统。
5.3.22 水系统竖向分区 vertical zoning of water system
    为了避免高层建筑水系统承受过大的静压而在竖直方向分设若干独立的水系统,其特点是各独立水系统的压力不相关联。
5.3.23 多联机空调(热泵)系统 multi split air conditioning(heat pump)system(unit)
    一台(组)空气(水)源制冷或热泵机组配置多台室内机,通过改变制冷剂流量适应各房间负荷变化的直接膨胀式空调系统(装置)。
5.3.24 辐射供冷空调系统 radiant air conditioning system
    采用辐射换热末端设备的空调系统。
5.3.25 蒸发冷却空调系统 evaporative cooling air condition-ing system
    利用水蒸发过程的吸热来冷却送风空气的空调系统,根据水与被冷却空气的接触方式可分为直接式、间接式和复合式等形式。
5.3.26 水环热泵空调系统 water-loop heat pump air condi-tioning system
    水/空气热泵的一种应用方式。通过水环路将众多水/空气热泵机组并联成一个可回收建筑物内余热的空调系统。
5.3.27 温湿度独立控制空调系统 temperature and humidity independent processed air conditioning system
    对空调区域的显热负荷和潜热负荷由两套独立系统分别处理的空调形式,显热负荷主要由干工况末端设备承担,潜热负荷全部由低湿度空气承担。
5.3.28 低温送风空调系统 cold air distribution system
    通常指送风温度不高于10℃的全空气空调系统。
5.3.29 空调系统能效比 coefficient of performance of air con-ditioning system
    设计工况下空调系统提供的冷量或热量与系统消耗的能量之比。
5.3.30 蓄能空调系统 energy storage air conditioning system
    将冷量或热量以显热或潜热形式蓄存于蓄能介质中,并在需要时释放应用的空调系统。
5.3.31 一次水系统 primary water system
    在间接供冷或供热系统中,冷热源设备与中间换热器之间所形成的空调水环路系统,也称一次泵系统。
5.3.32 二次水系统 secondary water system
    在间接供冷或供热系统中,中间换热器与空气处理末端之间所形成的空调水环路系统,也称二次泵系统。
5.3.33 多级泵水系统 multistage pump water system
    在同一水环路中采用多级水泵串联运行的空调水系统。
5.3.34 一级泵系统 primary water pumping distribution system
    冷源侧和负荷侧共用一个循环泵组的空调冷水系统。
5.3.35 二级泵系统 secondary water pumping distribution system
    冷源侧设置定流量运行的一级泵组,负荷侧设置二级泵组的变流量空调冷水系统。
5.3.36 定流量水系统 constant volume water system
    用户侧流量实时保持恒定的空调水系统。
5.3.37 变流量水系统 variable volume water system
    用户侧流量随着负荷变化而自动进行调整和供需协调的空调水系统。


5.4 空气处理


5.4.1 干空气 dry air
    不含水蒸气的空气。
5.4.2 干蒸汽 dry steam
    不含水滴的水蒸气。
5.4.3 湿空气 moist air
    含有水蒸气的空气。
5.4.4 焓湿图 psychrometric chart
    表示湿空气的温度、相对湿度、含湿量和比焓等状态参数及其相互关系的线图。
5.4.5 比焓 specific enthalpy
    单位质量物质所具有的焓。在空调中,指与单位质量干空气对应的湿空气所具有的焓。
5.4.6 饱和含湿量 saturation humidity ratio
    在一定温度和压力下,饱和空气所具有的含湿量。
5.4.7 等温线 isotherm
    湿空气焓湿图中,温度相同的所有各点的连线,即干球温度的等值线。
5.4.8 等湿线 isohume
    湿空气焓湿图中,含湿量的等值线。
5.4.9 等焓线 isoenthalpy
    湿空气焓湿图中,比焓的等值线。
5.4.10 加热 heating
    向空调系统的工作介质提供热量。
5.4.11 冷却 cooling
    从空调系统的工作介质中排出热量。
5.4.12 加湿 humidification
    使湿空气含湿量增加的过程。
5.4.13 减湿 dehumidification
    使湿空气含湿量减少的过程。
5.4.14 等湿加热 sensible heating
    使湿空气含湿量保持不变的加热过程。
5.4.15 等湿冷却 sensible cooling
    使湿空气含湿量保持不变的冷却过程,也称干式冷却。
5.4.16 绝热加湿 adiabatic humidification
    湿空气的比焓保持不变的加湿冷却过程。
5.4.17 减湿冷却 dehumidifying cooling
    湿空气冷却到露点温度以下,并使其中的部分水蒸气凝结析出的过程。
5.4.18 等温加湿 isothermal humidification
    湿空气不发生显热变化的加湿过程。
5.4.19 热湿比 angle scale
    在湿空气状态发生变化的过程中,比焓对于含湿量的平均变化率,也称角系数。
5.4.20 干工况 dry cooling condition
    空气流经冷盘管时温度下降但含湿量不变的工作状况。
5.4.21 湿工况 wet cooling condition
    空气流经冷盘管时温度下降且含湿量减少的工作状况。
5.4.22 热湿交换 heat and moisture transfer
    两物质间同时发生热量和湿量传递的变化过程。
5.4.23 水气比 water-air ratio
    在喷水室或冷却塔中,喷洒的水量与通过的空气量之比,也称喷水系数。
5.4.24 顺喷 downstream spray pattern
    喷水室中的喷嘴顺气流方向喷水的方式。
5.4.25 逆喷 upstream spray pattern
    喷水室中的喷嘴逆气流方向喷水的方式。
5.4.26 对喷 two banks opposing spray pattern
    喷水室中的两排喷嘴相对喷水的方式。
5.4.27 喷嘴密度 spray nozzle density
    喷水室中单位横断面积上某一排喷嘴的数量。
5.4.28 机器露点 apparatus dew point
    空气经喷水室或表冷器处理后接近饱和状态时的终状态点。
5.4.29 最小新风量 minimum outdoor air requirement
    为满足人员与工艺要求,单位时间内引入空调房间或系统的最小室外空气量。
5.4.30 回风百分比 percentage of return air
    集中空气处理设备所利用的回风量占其送风量的百分率,简称回风比。
5.4.31 新风百分比 percentage of outdoor air
    集中空气处理设备所引入的新风量占其送风量的百分率,简称新风比。
5.4.32 一次回风 primary return air
    在集中空气处理设备中,与新风混合后通过热湿处理的部分室内空气。
5.4.33 二次回风 secondary return air
    在集中空气处理设备中与热湿处理过的混合空气再次混合的部分室内空气。
5.4.34 一次回风系统 primary return air conditioning system
    只采用一次回风的全空气系统。
5.4.35 二次回风系统 secondary return air conditioning sys-tem
    采用了二次回风的全空气系统。
5.4.36 空气-空气能量回收 air to air energy recovery
    采用能量回收设备回收排风中的能量以降低新风处理能耗。
5.4.37 热回收显热效率 temperature exchange effectiveness
    对应风量下,热回收装置新风进、出口温差与新风进口、排风进口温差之比,也称温度交换效率。
5.4.38 热回收潜热效率 absolute humidity ratio exchange ef-fectiveness
    对应风量下,热回收装置新风进、出口含湿量差与新风进口、排风进口含湿量差之比,也称湿交换效率。
5.4.39 热回收全热效率 enthalpy exchange effectiveness
    对应风量下,热回收装置新风进、出口比焓差与新风进口、排风进口比焓差之比,也称焓交换效率。
5.4.40 析湿系数 moisture separation coefficient
    空气在热湿交换过程中全热交换量与显热交换量的比值。
5.4.41 接触系数 coefficient of contact
    表示空气热湿处理实际过程与理想过程的接近程度。
5.4.42 迎面风速 air face velocity
    通过空气处理设备的空气流量与设备空气流通截面积之比值。
5.4.43 直接蒸发冷却 direct evaporative cooling
    空气和水直接接触,因水蒸发吸收汽化潜热而使空气温度下降。
5.4.44 间接蒸发冷却 indirect evaporative cooling
    空气经过表面式换热器与经蒸发冷却的水或空气进行热交换而被冷却。
5.4.45 复合式蒸发冷却 composite evaporative cooling
    空气经直接蒸发冷却和间接蒸发冷却组合的复合过程而被冷却。


5.5 气流组织


5.5.1 气流组织 air distribution
    对室内空气的流动形态和分布进行合理组织,以满足空调房间对空气温度、湿度、流速、洁净度以及舒适感等方面的要求。
5.5.2 射流 jet
    从孔口向相对静止的周围空气射出的气流。
5.5.3 贴附射流 wall attachment jet
    由于附壁效应而使空气沿壁面流动的射流。
5.5.4 自由射流 free jet
    不受边壁限制的射流。
5.5.5 受限射流 jet in a confined space
    明显受到边壁限制的射流。
5.5.6 等温射流 isothermal jet
    出口温度与周围空气温度相等的射流。
5.5.7 非等温射流 non-isothermal jet
    出口温度与周围空气温度不等的射流。
5.5.8 射流区 forward flow zone
    射流沿送风口出风方向运动时所形成的气流区。
5.5.9 回流区 return flow zone
    受限射流沿送风口出风相反方向运动时所形成的气流区。
5.5.10 射程 throw
    射流从送风口到速度降至规定的末端值处所经过的距离。
5.5.11 射流扩散角 jet divergence angle
    射流主体段边界线形成的张角。
5.5.12 射流轴心速度 jet axial velocity
    射流轴心上的流速。
5.5.13 温度场 temperature field
    介质中所有各点在同一时刻的温度分布状态。
5.5.14 速度场 velocity field
    空间所有各点在同一时刻的流体速度矢量分布状态。
5.5.15 送风 supply air
    送入房间或封闭空间的空气。
5.5.16 送风方式 air supply mode
    组织送风气流的方法。
5.5.17 侧向送风 sidewall air supply
    依靠侧向风口吹出的射流实现送风的方式。
5.5.18 散流器送风 diffuser air supply
    依靠散流器吹出的气流实现送风的方式。
5.5.19 孔板送风 perforated ceiling air supply
    以多孔板作为送风口实现均匀送风的方式。
5.5.20 喷口送风 nozzle outlet air supply
    依靠喷口吹出的高速射流实现送风的方式。
5.5.21 地板送风 underfloor air distribution
    送风口设置于地板上的送风方式,简称UFAD。
5.5.22 风扇调风 air movement of fan
    由风扇调节房间空气的速度场,提高热舒适的方法,简称AMF。
5.5.23 单位面积送风量 air supply volume per unit area
    空调区域送风量与其单位地面面积的比值。
5.5.24 出口风速 outlet air velocity
    空气在送风口出口断面上的平均流速。
5.5.25 送风温差 supply air temperature difference
    送风口的出口温度与空调房间空气温度之差。
5.5.26 稳压层 plenum space
    为使送风均匀而设置的空间。空气在送出之前在此降低速度,使空间各点静压近似相等。
5.5.27 回风 return air
    从空调区域返回空气处理装置的空气。
5.5.28 回风方式 air return mode
    组织回风气流的方法。
5.5.29 走廊回风 air return through corridor
    以走廊作为回风通道的回风方式。
5.5.30 回风口 return air inlet
    为空调区域回风用的风口。
5.5.31 回风口吸风速度 suction velocity at return air inlet
    空气在回风口入口断面处的平均流速。
5.5.32 送风口 air inlet
    为空调区域送风用的风口。
5.5.33 排风口 exhaust opening
    使空气离开房间或区域的开口,有室内排风口(设置于空调区域)和室外排风口(与室外空气相接触)。
5.5.34 混合通风 mixed air distribution
    空气以高于工作区可接受的风速送入房间,通过与房间空气混合而降低风速,并使温度接近房间控制温度的气流组织形式。
5.5.35 置换通风 displacement ventilation
    借助空气热浮力作用的机械通风方式,空气以低风速、小温差的状态送入房间下部,在送风及室内热源形成的上升气流的共同作用下,将热湿空气提升至顶部排出。
5.5.36 热力分层 thermal stratification
    由于温度差异造成垂直方向空气温度或污染物浓度分层的现象。
5.5.37 热力衰减 thermal decay
    从地板送风口送出的空气温度在静压层内的变化量,即比送风口温度升高(供冷工况)或降低(供暖工况)的幅度。
5.5.38 下部混合区 lower mixed zone
    地板送风空间内靠近地板的区域,其高度因地板送风口的垂直射流情况而不同,射流主要在该区域内与室内空气混合,也称低混合区。
5.5.39 分层区 stratified zone
    房间下部混合区和上部混合区间的过渡区。该区域内的空气运动完全是浮动性的,它受房间内对流性热源周围热射流驱动。
5.5.40 上部混合区 upper mixed zone
    位于房间上部,由房间内上升的高温或高污染浓度的空气积聚而成区域,也称高混合区。
5.5.41 有效吹风温度 effective draft temperature
    各测点位置上综合实测气温与测定区域平均气温以及实测风速与设定风速差值的计算温差,是评价吹风造成冷不适的指标。

5.6 空调设备


5.6.1 空调设备 air handling equipment
    调节空气参数的空气处理设备。
5.6.2 整体式空调机(器) packaged air conditioner
    将制冷压缩机、换热器、通风机、过滤器以及自动控制仪表等组装成一体的空调设备。
5.6.3 分体式空调机(器) split air conditioner
    由分离的两个部分组成的空调设备:一部分为安装在空调区域内的空气调节装置,另一部分为安装在空调区域外的装置。
5.6.4 热泵式空调机(器) heat pump air conditioner
    装有四通换向阀以实现蒸发器与冷凝器功能转换的整体或分体式空调设备。
5.6.5 窗式空调机(器) window air conditioner
    安装在外窗(或外墙)上的整体式空调设备。
5.6.6 新风机组 outdoor air handling unit
    专用于处理室外空气的空气处理机组。
5.6.7 组合式空调机组 modular air handling unit
    可根据需要选择若干具有不同空气处理功能的预制单元组装而成的空调机组,也称装配式空调机组。
5.6.8 多分区空调机组 multiple zone air conditioning unit
    出风段有两个或两个以上出风口,每个风口设置调节风阀和再热盘管,通过调节各出风口风量和参数以满足各分区不同送风要求的组合式空调机组。
5.6.9 双风机空调机组 dual-fans air conditioning unit
    有回风机和送风机,可调节系统内的回风量、新风量和排风量的组合式空调机组。
5.6.10 蒸发冷却空调机组 evaporative cooling air handling unit
    以水直接蒸发冷却器、间接蒸发冷却器或它们的组合为主要空气冷却设备的空气处理机组。
5.6.11 过滤段 filter section
    组合式空调机组中装设空气过滤器的预制单元。
5.6.12 混合段 mixing box section
    组合式空调机组中用于空气混合的预制单元。
5.6.13 加热段 heating coil section
    组合式空调机组中装设热盘管的预制单元。
5.6.14 电加热段 electric heater section
    组合式空调机组中装设电加热器的预制单元。
5.6.15 加湿段 humidifier section
    组合式空调机组中装设加湿器的预制单元。
5.6.16 喷水段 spray chamber
    组合式空调机组中装设喷水装置的预制单元。
5.6.17 冷却段 cooling coil section
    组合式空调机组中装设冷盘管的预制单元。
5.6.18 风机段 fan section
    组合式空调机组中装设通风机的预制单元。
5.6.19 消声段 muffler section
    组合式空调机组中装设消声器的预制单元。
5.6.20 风机盘管机组 fan-coil unit
    由风机与表面式换热器及其他附件组装成一体的空调设备。
5.6.21 诱导器 induction unit
    依靠经过处理的空气即一次风形成的射流,诱导室内空气通过换热器的空调装置。
5.6.22 冷梁 chilled beam
    设置在吊平顶上、内置冷却盘管、以对流和辐射方式实现空调的末端装置,分为主动式冷梁和被动式冷梁两类。
5.6.23 冷风幕 cooling air curtain
    装有冷盘管、能喷送出冷气流的空气幕,也称冷空气幕。
5.6.24 地板送风装置 underfloor air distribution unit
    设置在架空地板上,由箱体、控制器、温度传感器、循环风机、一次风调节风阀、出风口和回风口等组成的空调末端装置。装置将从地板送风静压箱内吸入的经空调机组处理后的一次风与回风口吸入的回风混合后送至空调区域。
5.6.25 辐射冷却末端 radiant cooling terminal
    以辐射传热为主要方式,将室内余热转移至室外的空调末端装置。
5.6.26 定风量装置 constant air volume terminal
    设置在风管系统中,可在一定范围内保持设定风量的末端装置,分为自力式定风量装置和电子式定风量装置两类。
5.6.27 变风量末端装置 variable air volume terminal device
    根据空调房间负荷的变化情况自动调节送风量的装置。
5.6.28 单风道型变风量末端装置 single duct VAV terminal
    由箱体、控制器、风速传感器、室温传感器和调节风阀等组成的变风量末端装置。房间负荷改变时通过调节风阀改变送风量。
5.6.29 串联式风机动力型变风量末端装置 series fan powered VAV terminal
    由箱体、控制器、风速传感器、室温传感器、调节风阀和内置增压风机等组成的末端装置。内置增压风机与一次风调节风阀串联设置,经空调机组处理后的一次风既通过一次风调节风阀,也通过增压风机。
5.6.30 并联式风机动力型变风量末端装置 parallel fan pow-ered VAV terminal
    由箱体、控制器、风速传感器、室温传感器、调节风阀和内置增压风机等组成的末端装置。内置增压风机与一次风调节风阀并联设置,经空调机组处理后的一次风只通过一次风调节风阀,不通过增压风机。
5.6.31 旁通型变风量末端装置 bypass VAV terminal
    利用设置在箱体上的旁通风阀改变房间送风量的末端装置。在房间负荷减小时,同步调节旁通风阀和送风风阀,将一部分风量送入室内,其余风量经吊平顶或旁通风管旁通回空调机组。
5.6.32 诱导型变风量末端装置 induced VAV terminal
    由箱体、喷嘴、调节风阀和诱导风入口等部件组成的末端装置。经空调机组处理后的一次风经喷嘴高速喷出,在装置内形成负压将室内空气吸入,并与一次风混合后送入空调房间。
5.6.33 加湿器 humidifier
    对空气进行加湿的设备。
5.6.34 干蒸汽加湿器 dry steam humidifier
    向气流中喷射干蒸汽的空气加湿设备。
5.6.35 电阻式加湿器 electric resistance humidifier
    电流通过放置在水中的电阻元件,使水加热产生蒸汽的空气加湿设备。
5.6.36 电极式加湿器 electrode humidifier
    电流通过直接插入水中的电极产生蒸汽的空气加湿设备。
5.6.37 红外线加湿器 infrared humidifier
    水表面在红外线作用下产生蒸汽的空气加湿设备。
5.6.38 离心式加湿器 spinning disk humidifier
    依靠离心作用将水雾化进而蒸发的空气加湿设备,也称转盘式加湿器。
5.6.39 超声波加湿器 ultrasonic humidifier
    水表面在超声波作用下产生微细水滴进而蒸发的空气加湿设备。
5.6.40 湿膜加湿器 wet membrane humidifier
    气流与被水湿润的多孔材料表面的水进行热湿交换而被加湿的加湿器。
5.6.41 间接蒸汽加湿器 indirect steam humidifiers
    利用锅炉等产生的蒸汽作为热源,间接加热加湿器中的水,使之变成蒸汽的加湿器。
5.6.42 转轮除湿机 rotary dehumidifier
    湿空气通过填充或浸渍了吸湿剂的转轮的一部分进行减湿,热风通过转轮的另一部分使其再生,可连续进行空气减湿处理的设备。
5.6.43 溶液调湿装置 liquid desiccant device
    依靠空气中水蒸气的分压力与溶液表面的饱和蒸汽分压力之间的压力差为推动力而进行质传递的除湿/加湿装置。
5.6.44 固体吸湿装置 solid sorption equipment
    以固体吸湿剂表面与空气间的水蒸气分压力差为驱动力进行水分传递,从而实现对空气减湿的装置。
5.6.45 电加热器 electric heater
    通过电阻元件将电能转换为热能的空气加热设备。
5.6.46 板式换热器 plate heat exchanger
    冷热两种流体在多层平行板形成的通道相间地流动进行间接传热的换热器。
5.6.47 空气预热器 air preheater
    在空调装置中,对新风进行预先加热的设备。
5.6.48 空气冷却器 air cooler
    在空调装置中,对空气进行冷却和减湿的设备,也称表面式冷却器、冷盘管。
5.6.49 盘管 coil
    由冷热介质流通管道及管外肋片构成的空气加热或冷却设备。
5.6.50 热盘管 heating coil
    供空气加热用的盘管。
5.6.51 冷盘管 cooling coil
    供空气冷却用的盘管。
5.6.52 热管 heat pipe
    由装有液体介质的封闭管构成的,借助于反复的气化和凝结过程将热量从一端传递至另一端的换热元件。
5.6.53 凝结水盘 condensate drain pan
    冷盘管冷凝水的集水盘。
5.6.54 喷嘴 spray nozzle
    特指将具有一定压力的水喷射成分散的细小水滴的元件。
5.6.55 挡水板 eliminator
    阻挡喷水室或冷盘管处理的空气中所带水滴的装置。
5.6.56 静压箱 plenum chamber
    使气流降低速度以获得较均匀静压的中空箱体。
5.6.57 空气-空气能量回收装置 air-to-air energy recovery e-quipment
    从排风中回收能量以降低新风处理能耗的能量回收装置。
5.6.58 全热热回收装置 air-to-air total heat exchanger
    使进风和排风之间同时产生显热和潜热传递的换热器,也称全热热回收器。
5.6.59 显热热回收装置 air-to air sensible heat exchanger
    使进风和排风之间产生显热传递的换热器,也称显热热回收器。
5.6.60 转轮式热回收装置 rotary heat exchanger
    用填充具有很大内表面积的换热介质的转轮进行送排风热量交换的设备,也称热轮。
5.6.61 液体循环式热回收装置 liquid cycle energy recovery e-quipment
    通过连接排风与新风通路中空气换热器的管路系统内的液体循环实现能量转移的显热回收装置。
5.6.62 板式热回收装置 plate heat recovery equipment
    由板状材料叠合而成,排风和新风分层交叉流过进行全热或显热交换的能量回收装置。
5.6.63 热管式热回收装置 heat pipe recovery equipment
    用热管实现冷空气与热空气显热交换的热回收装置。
5.6.64 溶液吸收式热回收装置 absorption energy recovery e-quipment
    利用吸湿溶液作为媒介通过在新风和排风之间的循环流动实现能量回收的装置。



6 空气洁净
6.1 一般术语



6.1.1 抑制 abatement
    在污染物、排放物排出之前,降低或减少其排出量。
6.1.2 迁移 transmission
    指污染物在大气中转移的共同效应。
6.1.3 大气污染 atmospheric pollution
    大气中的污染物达到了有害程度的现象。
6.1.4 空气污染物 air contaminant
    由于人类活动或自然过程排入大气且对人或环境有害的物质。按其存在状态可分为气溶胶状态污染物和气体状态污染物两类。
6.1.5 环境空气 ambient air
    指人群、植物、动物和建筑物所暴露的室外空气。


6.2 洁净室


6.2.1 洁净室 cleanroom
    空气悬浮粒子浓度受控的空间。它的建造和使用应减少室内诱入、产生及滞留粒子。室内其他有关参数如温度、湿度、压力等按要求进行控制。
6.2.2 洁净区 clean zone
    空气悬浮粒子浓度受控的限定空间。它的建造和使用应减少空间内诱入、产生及滞留粒子。空间内其他有关参数如温度、湿度、压力等按要求进行控制。洁净区可以是开放式或封闭式。
6.2.3 人身净化用室 room for cleaning human body
    人员在进入洁净区之前按一定程序进行净化的房间。
6.2.4 物料净化用室 room for cleaning material
    物料在进入洁净区之前按一定程序进行净化的房间。
6.2.5 洁净度 cleanliness
    以单位体积空气中大于或等于某粒径粒子的数量来区分的洁净程度。
6.2.6 洁净度级别 cleanliness class
    按洁净度划分的洁净室洁净级别。
6.2.7 气流流型 air pattern
    对室内空气的流动形态和分布进行合理设计。
6.2.8 单向流 unidirectional airflow
    通过洁净室(区)整个断面的风速稳定、大致平行的受控气流。
6.2.9 垂直单向流 vertical unidirectional airflow
    与水平面垂直的单向流。
6.2.10 水平单向流 horizontal unidirectional airflow
    与水平面平行的单向流。
6.2.11 非单向流 non-unidirectional airflow
    洁净室或洁净区的送风以诱导方式与室内或区内空气混合的气流分布类型。
6.2.12 洁净工作区 clean working area
    指洁净室内离地面高度0.8~1.5m(除工艺特殊要求以外)的区域。
6.2.13 洁净工作服 clean working garment
    为把工作人员产生的粒子限制在最低程度所使用的发尘量少的洁净服装。
6.2.14 空态 as-built
    设施已经建成,所有动力接通并运行,但无生产设备、材料及人员。
6.2.15 静态 at-rest
    设施已经建成,生产设备已经安装,并按业主及供应商同意的状态运行,但无生产人员。
6.2.16 动态 operational
    设施以规定的状态运行,有规定的人员在场,并在商定的状况下进行工作。
6.2.17 检漏试验 leakage test
    检查空气过滤器及其与安装框架连接部位等的密封性试验。
6.2.18 自净时间 cleanliness recovery time
    洁净室被污染后,净化空调系统开始运行至恢复到稳定的规定室内洁净度等级的时间。
6.2.19 浮游菌 airborne bacteria
    悬浮在空气中的带菌微粒。
6.2.20 沉降菌 settlement bacteria
    降落在表面上的带菌微粒。
6.2.21 烟雾 smog
    部分由于自然过程,部分由于人类活动而产生的一种固液混合态的气溶胶,它具有烟和雾二重性,有时可造成大范围的大气污染。
6.2.22 烟粒 soot
    不完全燃烧产生的并在其排出之前沉积的含碳粒子的聚集物。
6.2.23 悬浮粒子 airborne particle
    用于空气洁净度分级的空气中粒子尺寸范围在0.1μm~10μm的固体和液体粒子。
6.2.24 超微粒子 ultrafine particle
    当量直径小于0.1μm的粒子。
6.2.25 微粒子 microparticle
    当量直径大于5μm的粒子。
6.2.26 悬浮物质 suspended matter
    长期悬浮在大气或烟道气中的颗粒物。由于它的粒径太小,其沉降速度不明显。
6.2.27 总悬浮颗粒物 total suspended particle
    环境空气中空气动力学当量直径小于等于100μm的颗粒物,简称TSP。
6.2.28 湿式作业 wet method operation
    将物料加湿、防止粉尘散发的操作方式。
6.2.29 水平淘洗法 elutriation
    当颗粒悬浮在流动的流体中时,利用它们具有不同的沉降速度而将其分离的方法。
6.2.30 空气净化功能涂覆材料 air-purification coating
    对室内空气中的一种或几种有机有害物质起到减少或去除作用的涂层类材料。


6.3 洁净设备


6.3.1 空气过滤器 air filter
    用过滤、粘附等方法去除空气中微粒的设备。
6.3.2 干式空气过滤器 dry type air filter
    滤料不浸油或不喷水,仅靠过滤机理捕集微粒的空气过滤器。
6.3.3 湿式空气过滤器 wet type air filter
    利用水膜或水滴增强捕集空气中微粒效果的空气过滤器。
6.3.4 粘附式空气过滤器 viscous type air filter
    滤料上喷涂粘附剂以增强捕集效果的空气过滤器。
6.3.5 粗效空气过滤器 rough filter
    以过滤5μm以上的微粒为主的空气过滤器。
6.3.6 中效空气过滤器 medium efficiency filter
    对1μm~5μm范围微粒具有中等程度捕集效率的空气过滤器。
6.3.7 高中效空气过滤器 high efficiency filter
    对1μm以上微粒具有较高捕集效率的空气过滤器。
6.3.8 亚高效空气过滤器 sub-HEPA filter
    过滤性能略低于高效的空气过滤器。
6.3.9 高效空气过滤器 high efficiency particulate air filter
    在额定风量下,对粒径大于等于0.3风量微粒的捕集效率在99.97%以上及气流阻力在245Pa以下的空气过滤器,简称HE-PA过滤器。
6.3.10 超高效空气过滤器 ultra low penetration air filter
    在额定风量下,对捕集粒径大于等于0.1风量微粒的计数效率在99.9995%以上及气流阻力在245Pa以下的极低穿透率空气过滤器,简称ULPA过滤器。
6.3.11 平板式空气过滤器 mat-type air filter
    将滤料组装成板状的空气过滤器。
6.3.12 楔形空气过滤器 expand-type air filter
    把多个板状过滤器组装成楔形的空气过滤器。
6.3.13 折褶式空气过滤器 folded media-type filter
    把滤料叠成折褶状的空气过滤器。
6.3.14 有隔板过滤器 folded media-type filter with separator
    滤料间插有波纹分隔板的折褶式空气过滤器。
6.3.15 无隔板过滤器 mini pleat folded media-type filter
    滤料间靠均匀分布的胶条、细绳等起分隔支撑作用的折褶式空气过滤器。
6.3.16 袋式空气过滤器 bag-type air filter
    滤料制成袋状并联而成的空气过滤器。
6.3.17 自动卷绕式空气过滤器 roll-type air filter
    滤料呈卷形,可由积尘后的压差变化自动卷绕更替滤料受尘面的空气过滤装置。有垂直卷绕、水平卷绕两种形式。
6.3.18 静电式空气净化装置 electric air cleaner
    利用高压静电场使微粒荷电之后,再被集尘板捕集的以实现降低被净化空气中微粒含量的空气净化装置。
6.3.19 电感应式空气过滤器 charged-media electric air filter
    由电离段和强感电滤料组成,在静电感应的作用下捕集电离段带电微粒的空气过滤器。
6.3.20 薄膜空气过滤器 membrane filter
    由具有均匀微孔的薄膜滤料做成的空气过滤器。
6.3.21 活性炭空气过滤器 carbon air filter
    以多孔活性炭材料为滤料可去除空气中有害气体的空气过滤器。
6.3.22 抗菌过滤器 anti-microbe filter
    除了具有相应空气过滤器的过滤效率外,至少能有效杀死附着在滤料上的常规细菌,但又不能挥发出化学污染物。
6.3.23 装配式洁净室 assembly cleanroom
    用工厂化生产的一定模数的部件在建筑物内组装成的洁净室。
6.3.24 移动式洁净小室 clean booth
    可整体移动位置的小型洁净室,有刚性或薄膜围挡两类。
6.3.25 隧道式洁净室 tunnel cleanroom
    由单向流洁净设备组装成的隧道形洁净室。
6.3.26 生物洁净室 biological cleanroom
    空气中悬浮微生物控制在规定洁净度的有限空间。
6.3.27 生物安全实验室 biosafety laboratory
    通过防护屏障和管理措施,达到生物安全要求的生物实验室和动物实验室。
6.3.28 局部净化设备 local clean equipment
    为提高和改善洁净室功能设置的人员着装的净化、器件物品传递、存放、局部环境的再净化、室内清扫等装置。
6.3.29 洁净工作台 clean bench
    一种台式局部空气净化设备,由箱体,风机,粗效或中效空气过滤器,高效或超高效空气过滤器,工作台面及电器控制系统组成,它能始终保持工作空间内的风速和空气洁净度等性能参数满足使用者的要求。
6.3.30 直流式洁净工作台 directional flow type clean bench
    由室内吸入空气,并将空气排至室内的洁净工作台。
6.3.31 全循环式洁净工作台 cycle flow type clean bench
    空气在内部循环的洁净工作台。
6.3.32 排风式洁净工作台 exhaust type clean bench
    由室内吸入空气,并将空气排至室外的洁净工作台。
6.3.33 生物安全柜 safety cabinet
    处理危险性微生物时所用的箱形空气净化装置。
6.3.34 高效过滤器送风口 high efficiency particulate air filter unit
    由静压箱、高效空气过滤器等构成的洁净空气出风口,可自带风机,简称高效送风口
6.3.35 洁净罩 unidirectional flow ceiling module
    可形成局部垂直单向流的空气净化设备。
6.3.36 气幕式洁净罩 ceiling module with air curtain
    周边带有空气幕的洁净罩。
6.3.37 洁净屏 unidirectional flow wall module
    可形成局部水平单向流的空气净化设备。
6.3.38 洁净烘箱 clean oven
    内部设有高效净化送风装置的电热烘箱。
6.3.39 空气自净器 air self cleaner
    由风机和过滤器等组成,可使洁净室内空气循环、净化的设备。
6.3.40 隔离室 isolater
    在密封容器中,设有高效过滤器送排风口,可隔离操作的装置。用于无菌动物的饲养。
6.3.41 无菌锁气室 sterile lock
    用于生物洁净室,具有消毒功能的传递窗
6.3.42 洁净衣柜 clean garment stocker
    内部设有高效净化送风装置的专用衣柜。
6.3.43 洁净保管室 clean shelf
    内部设有高效净化送风装置的专用物品存放柜。
6.3.44 新风净化器 outside air cleaner
    由风机和过滤器等组成的,用于引入并过滤室外空气的设备。
6.3.45 空气吹淋室 air shower booth
    利用高速洁净气流吹落并清除进入洁净室人员表面附着微粒的小室。
6.3.46 通道式空气吹淋室 passageway type air shower
    具有空气吹淋室功能的人形通道,可供多人连续吹淋。
6.3.47 气闸室 air lock
    设置在洁净室出入口,阻隔室外或邻室污染气流和压差控制而设置的缓冲间。
6.3.48 传递窗 pass window
    在洁净室隔墙上设置的传递部件或小设备的开口。两侧装有不能同时开启的门扇并可设置气闸。
6.3.49 余压阀 safety damper
    为保持洁净室内静压稳定,设置在侧墙上的可自动开关的阀门。有机械或电动两种。
6.3.50 高效吸尘器 vacuum cleaner
    以高效过滤器作为终过滤器的,可移动式真空吸尘设备。用于洁净室清扫。
6.3.51 洁净手术室用空调机组 air conditioning unit for clean operating room
    向洁净手术室和为其服务的区域或其他类似的有生物控制要求场所直接提供处理空气的专用设备,主要包括空气循环和过滤净化装置,不但包括制冷系统、加热、加湿、净化和通风装置,同时还应包括控制微生物滋生的特别措施。




EPC无尘净化工程案例

光电显示
AMOLED LED贴片/模组/封装 TFT-LCD 液晶 触控模组 显示器件FED 偏光片
  • AMOLED
    AMOLED
    AMOLED
  • LED贴片/模组/封装
    LED贴片/模组/封装
    LED贴片/模组/封装
  • TFT-LCD
    TFT-LCD
    TFT-LCD
  • 液晶
    液晶
    液晶
  • 触控模组
    触控模组
    触控模组
  • 显示器件FED
    显示器件FED
    显示器件FED
  • 偏光片
    偏光片
    偏光片
精密电子
半导体 晶片 芯片 单晶硅 多晶硅 PCB 光学镜片 摄像头 手机盖板/部件
  • 半导体
    半导体
    半导体
  • 晶片
    晶片
    晶片
  • 芯片
    芯片
    芯片
  • 单晶硅
    单晶硅
    单晶硅
  • 多晶硅
    多晶硅
    多晶硅
  • PCB
    PCB
    PCB
  • 光学镜片
    光学镜片
    光学镜片
  • 摄像头
    摄像头
    摄像头
  • 手机盖板/部件
    手机盖板/部件
    手机盖板/部件
