简述低压断路器的工作原理以及都有什么种类!
简述低压断路器的工作原理以及都有什么种类!
Mon May 20 15:42:23 CST 2019
共有7257家企业看过
低压断路器是一种既有手动开关作用,又能自动进行失压、欠压、过载、和短路保护的电器,它可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等组合;而且在分断故障电流后一般不需要变更零部件,目前已在工业和家用这两方面得到广泛的应用。针对低压断路器相信很多人都不是特别了解,下面合景机电给大家简述低压断路器工作原理以及种类。
低压断路器的种类如下
:
(1)按电流种类分为交流AC和直流DC。
(2)按灭弧介质分空气;真空;气体(低压断路器中极少应用)
(3)按使用类别分
A类:在短路情况下,断路器无明确指明用作串联在负载侧的另一短路保护装置的选择性保护,即在短路情况下,无选择性保护所需要的人为短延时,因而无短时耐受电流要求。
B类:在短路情况下,断路器明确指明用作串联在负载侧的另一短路保护装置的选择性保护,即在短路情况下,可实现选择性保护,有人为短延时(可调节),因而有短时耐受电流要求。
(4)按结构型式分
万能式:简称为ACB,所有的零部件都安装在一个绝缘的或金属的框架上,有较多的结构变化、较多种的脱扣器、较多数量的辅助触头,一般选择性断路器,特别是大容量断路器,多设计成万能式。
塑料外壳式:简称为塑壳式或MCCB,所有的零件都安装在一个绝缘外壳中。塑料外壳式断路器结构紧凑、体积小、重量轻、价格较低,并且使用较安全(操作者接触导电部件的可能性小),适于独立安装。因其额定电流较小,非选择型断路器多设计成塑料外壳式。
(5)按保护装置分
热式:多为双金属式,也有三金属式
电磁式:有带线圈的铁心,多用于瞬时动作的脱扣器或作后备保护
电子式:利用电子元器件构成脱扣器
智能式:利用微处理器构成脱扣器,可达到各种保护特性
可通信智能式:具有智能脱扣器,增加界面和现场总线,可支持各种通信协议,打到双向通信。
(6)按动作原理分
限流型:利用短路电流斥力效应,使触头快速打开、分断,能在第一个波峰最大值尚未出现时把短路电流分断。
非限流型:一般为工业用,能分断预期短路电流。
(7)按分断速度分
一般型:动作时间在20ms以上,一般为工业用
快速型:动作时间在10~20ms,多用于直流
(8)按用途分
剩余电流保护断路器;无过电流保护断路器CBI;瞬时动作断路器ICB;
配电断路器:用于电力电路、保护电路和电气设备免受短路、过载危害
电动机保护专用断路器:专门用于保护起动电动机。
低压断路器工作原理如下
:

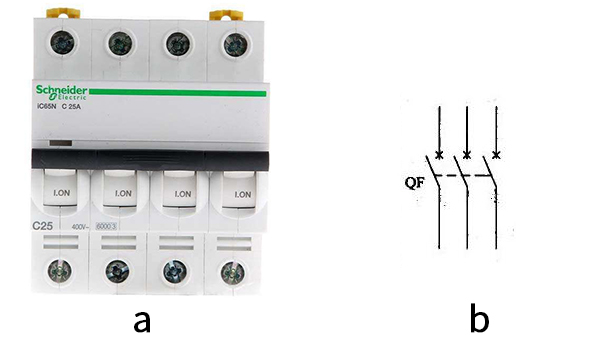

图a是断路器的外形,图b是在电路中使用的断路器图形符号。
断路器的主触头是靠操作机构进行自动合闸与分闸的。
一般容量的采用手动操作,较大容量的往往采用电动操作。合闸后,主触头被钩子锁在闭合位置。
看完以上的内容不知大家是否了解低压断路器工作原理以及低压断路器的种类了呢?
