可视对讲系统怎么接线？可视对讲系统怎么安装？

Tue Mar 19 15:43:18 CST 2019

共有15512家企业看过

可视对讲系统是住宅小区、办公楼里必不可少的弱电工程之一，是提供人与人之间双向可视通话的工具，同时还能起到较好的安防作用。可视对讲系统的安装需要专业的人员进行操作，具体怎么接线怎么安装的话倒是可以了解一二，下面合景机电给大家讲解一下可视对讲怎么接线以及可视对讲怎么安装吧。

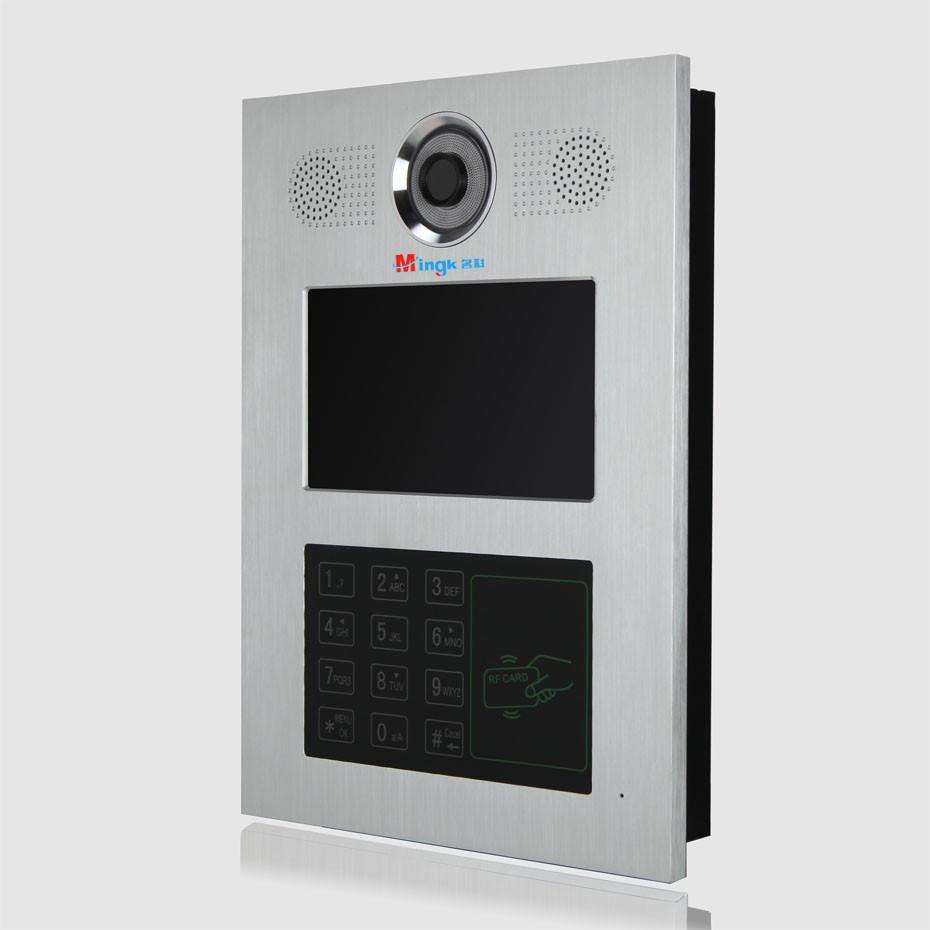

可视对讲系统

可视对讲怎么接线？

1、主机到层间平台部分
从门口机到层间平台，用3×0.5的线，其中主机+5接层间平台的V;+5旁边的G，接层间平台V旁边的GS接S，主机的TV接，层间平台的TV，屏蔽线一端接主机TV旁边的G，另一端接层间平台TV接旁边的GND。

2、电源
电源VCC接层间平台的18V端，负极接各接两边的G端。

3、入户线
层间平台插排颜色和分机端的插排颜色对接即可，其中的视频线，芯线分别接分机和层间平台的黄线，屏蔽线与分机和层间平台的蓝色分别并接，电源12V和G C分别接主机的12V和GC;电控锁两根线接电源箱的LOCK，不分正负极。

可视对讲怎么安装？

1、安装设备前首先对系统所有的线路进行全面检查，确认是否存在断线或者短路现象。

2、当确认整个系统的线路没有任何故障，才可以安装设备，并且接线的各接点必须加上焊锡，保证接点稳固。

3、完成设备的初步安装后，必须仔细全面检查各个部位的接线正确与否。

4、接下来进行各单元楼通电后的调试。

可视对讲系统

关于可视对讲系统怎么接线怎么安装就讲到这里了，如果您有相关的机电和弱电工程需要安装，您也可以直接与合景机电联系，我们有18年的机电智能化工程安装经验，一定是您最优的选择！
